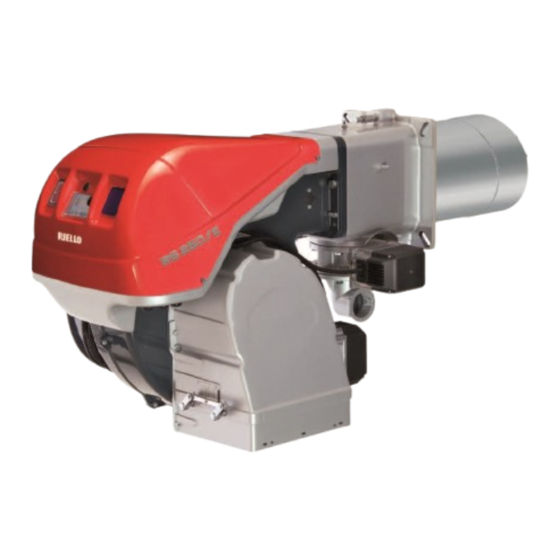

- Página 1 Instrucciones de instalación, uso y mantenimiento Quemadores de gas con aire soplado Funcionamiento a 2 llamas progresivo o modulante CÓDIGO MODELO TIPO 3788410 RS 250/M MZ 866 T 3788411 RS 250/M MZ 866 T 3788440 RS 250/M MZ 866 T...
- Página 2 La calidad está garantizada mediante un sistema de calidad y management certificado según UNE EN ISO 9001. Declaración del fabricante RIELLO S.p.A. declara que los siguientes productos respetan los valores límite de emisión de los NOx impuestos por la legislación alemana “1. BImSchV versión 26.01.2010”.
-
Página 3: Tabla De Contenido
ÍNDICE DATOS TÉCNICOS ......página 4 Datos eléctricos ........4 Versiones constructivas . -
Página 4: Datos Técnicos
DATOS TÉCNICOS MODELO RS 250/M MZ TIPO 866 T POTENCIA MÁX. 1250 - 2650 1075 - 2279 Mcal/h MIN. Mcal/h COMBUSTIBLE GAS NATURAL: G20 - G21 - G22 - G23 - G25 - poder calorífico inferior 9,45 8,13 kWh/Sm Mcal/Sm... -
Página 5: Descripción Del Quemador
FORMA DE SUMINISTRO F (1) 1 - Brida conexión rampa de gas 1 - Junta brida RS 250/M MZ 732 427 305 555 872 370 - 222 430 132 230 150 262 2” 4 - Tornillos M 10 x 35 fijación brida... -
Página 6: Campo De Trabajo
• una POTENCIA MÁXIMA, seleccionada den- tro de la zona A. • y una POTENCIA MÍNIMA, que no debe ser inferior al límite mínimo del diagrama: RS 250/M MZ= 600 kW Atención: El CAMPO DE TRABAJO se ha deter- minado considerando una temperatura ambiente de 20ºC y una presión baro-... -
Página 7: Presión Gas
PRESIÓN GAS 1p (mbar) 2p (mbar) La tabla al lado indica las pérdidas de carga mínimas a lo largo de la línea de alimentación de gas en función de la potencia máxima del 1250 quemador. 1406 Columna 1 Pérdida de carga cabezal de combustión. 1561 11,1 Presión de gas en la toma 1)(B), con:... -
Página 8: Instalación
(A). Puede mar- carse la posición de los orificios roscados utilizando la junta aislante que se suministra con el quemador. RS 250/M MZ 325-368 M 16 LONGITUD TUBO LLAMA (B) La longitud del tubo llama debe seleccionarse... -
Página 9: Regulación Cabezal De Combustión
REGULACIÓN CABEZAL DE COMBUSTIÓN En este punto de la instalación, el tubo de llama y el manguito se fijan a la caldera como se indica en la Fig. (B). Así pues, resulta particular- mente fácil efectuar el reglaje del cabezal de combustión;... -
Página 10: Línea Alimentación Gas
LÍNEA ALIMENTACIÓN GAS • La rampa puede llegar desde la derecha o desde la izquierda, según la comodidad. • Las electroválvulas del gas deben estar lo más cerca posible del quemador, para asegu- rar la llegada del gas al cabezal de combus- tión en el tiempo de seguridad de 3 s. -
Página 11: Regulaciones Antes Del Encendido
REGULACIÓN ANTES DEL ENCENDIDO PRESOSTATO GAS DE MÍN. PRESOSTATO GAS DE MÁX. PRESOSTATO AIRE La regulación del cabezal de combustión, aire y gas, ya se ha descrito en la pág. 9. Efectuar, además, las siguientes regulaciones: Abrir las válvulas manuales situadas antes de la rampa de gas. -
Página 12: Regulación Del Quemador
REGULACIÓN DEL QUEMADOR Para lograr una regulación óptima del quema- dor, es necesario efectuar un análisis de los gases de combustión en la base de la chime- nea. Hay que regular en secuencia: 1 - Potencia de encendido 2 - Potencia MÁX; 3 - Potencia MÍN;... -
Página 13: Potencia Mín
Regulación del aire Variar en progresión el perfil inicial de la leva 4)(A) mediante los tornillos 7). - Para aumentar el caudal de aire, enroscar los tornillos. - Para disminuir el caudal de aire, desenroscar los tornillos. 3 - POTENCIA MÍN La potencia MÍN se elige dentro del campo de trabajo que se indica en la pág. -
Página 14: Presostato Aire
5 - PRESOSTATO AIRE (A) PRESOSTATO AIRE 15)(A)p. 8 Efectuar la regulación del presostato aire, des- pués de haber efectuado todas las demás regu- laciones del quemador, con el presostato aire ajustado al inicio de la escala (A). Con el quemador funcionando a la potencia MÍN., aumentar la presión de regulación girando lenta- mente en el sentido de las agujas del reloj el botón correspondiente hasta bloquear el quemador. -
Página 15: Funcionamiento Del Quemador
FUNCIONAMIENTO DEL QUEMADOR ENCENDIDO REGULAR (n° = segundos a partir del instante 0) ARRANQUE DEL QUEMADOR (A) • 0s: Cierre TL. • 5s: Arranca el programa de la caja de con- trol eléctrica. El servomotor arranca: gira 130° hacia la derecha, es decir, hasta la intervención del contacto en la leva I (E)p.11 •... -
Página 16: Control Final
CONTROL FINAL VISOR LLAMA Con quemador funcionando: • Abrir el termostato/presostato TL: • Abrir el termostato/presostato TS: el quemador debe pararse • Girar el botón del presostato gas de máxima hasta la posición de final de escala mínimo. • Girar el botón del presostato aire hasta la posición de final de escala máximo. -
Página 17: Anomalías - Soluciones
ANOMALÍAS / SOLUCIONES La caja de control tiene su propia función diagnóstica mediante la cual es posible detectar fácilmente las posibles causas de mal funcionamiento (señalización: LED ROJO). Para utilizar tal función, hay que esperar al menos 10 segundos desde el instante de bloqueo de la caja de control y presionar el pulsador de des- bloqueo durante un tiempo mínimo de 3 segundos. -
Página 18: Funcionamiento Normal / Tiempo Detección De Llama
Señal Anomalía Causa probable Solución El quemador no arranca y 34 - Conexiones eléctricas erróneas....Controlarlos 10 parpadeos aparece el bloqueo El quemador se bloquea 35 - Caja de control defectuosa . -
Página 19: Apéndice
NOTAS El quemador RS 250/M MZ ha sido homologado para el funcionamiento intermitente. Ello significa que debe pararse “por Norma” al menos una vez cada 24 horas para permitir que la caja de control efectúe una verificación de la eficacia al arranque. Normalmente, el paro del que- mador está... -
Página 20: Esquema Cuadro Eléctrico
Esquema cuadro eléctrico ÍNDICE Indicación referencias Esquema funcional RMG/M... Esquema funcional RMG/M... Conexiones eléctricas a cargo del instalador Esquema funcional RWF50... Indicación referencias / 1 . A 1 N. Hoja Coordinadas... - Página 26 ESQUEMA CUADRO ELÉCTRICO Caja de control Filtro antiinterferencias radio Regulador de potencia RWF50 Entrada con corriente DC 4...20 mA Entrada con corriente DC 4...20 mA para modifica- ción de setpoint remoto Sonda de presión Sonda de presión Potenciómetro setpoint remoto Sonda termopar Sonda Pt100 de 2 hilos Sonda Pt100 de 3 hilos...
-
Página 27: Accesorios
ACCESORIOS (sobre demanda): • KIT PARA FUNCIONAMIENTO CON GPL Quemador RS 250/M MZ POTENCIA 600 ÷ 2700 CÓDIGO 3010411 • KIT PARA FUNCIONAMIENTO MODULANTE Kit regulador de potencia con señal Kit regulador de potencia RWF50-55 4-20 mA, 0-10V Hay que pedir dos componentes: Hay que pedir dos componentes: •... - Página 28 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con la posibilidad de modificación...
