NAC (Circuitos del Aparato de Notificación)
Dos NACs, configurables para el Estilo Y (Clase B) o Estilo Z (Clase A), son proporcionados con varias
características programables.
Relevadores
Tres relevadores de contacto secos son proporcionados para la Alarma del Sistema y el Problema del Sistema
(Contactos Formato-C) y Supervisión (Contactos de Formato-A). Los contactos son clasificados con 2.0 amperios @
30 VCD (resistivos) y 0.5 amperios @ 30 VCA (resistivos).
1.5
Componentes
JP1
Gabinete
El gabinete del MS-9200 es rojo con una capa frontal superpuesta azul
marino. El cajón posterior proporciona espacio para dos baterías (hasta 7
amperios en la versión vieja, hasta 12 Amperio-Hora en la versión nueva).
FIGURA 2-1: hasta la Figura 2-4, "Instalación del Gabinete del MS-9200 -
versión nueva," en la página 31 [disponible el 1 de Noviembre de 1998],
para información de las dimensiones. Extensos hoyos prefabricados son
proporcionados para el alambrado del sistema. También está disponible un
panel embellecedor opcional (DP-9200 para los cajones viejos o DP-1-R
para los gabinetes nuevos) , cual se instala a la parte de adentro del gabinete
(requerido e incluido en la versión de ULC). El panel embellecedor tiene
que ser instalado para llenar los requisitos de FM (refiérase a "Panel Embe-
llecedor" en la página 20).
Estándar
XRM-24 Opcional

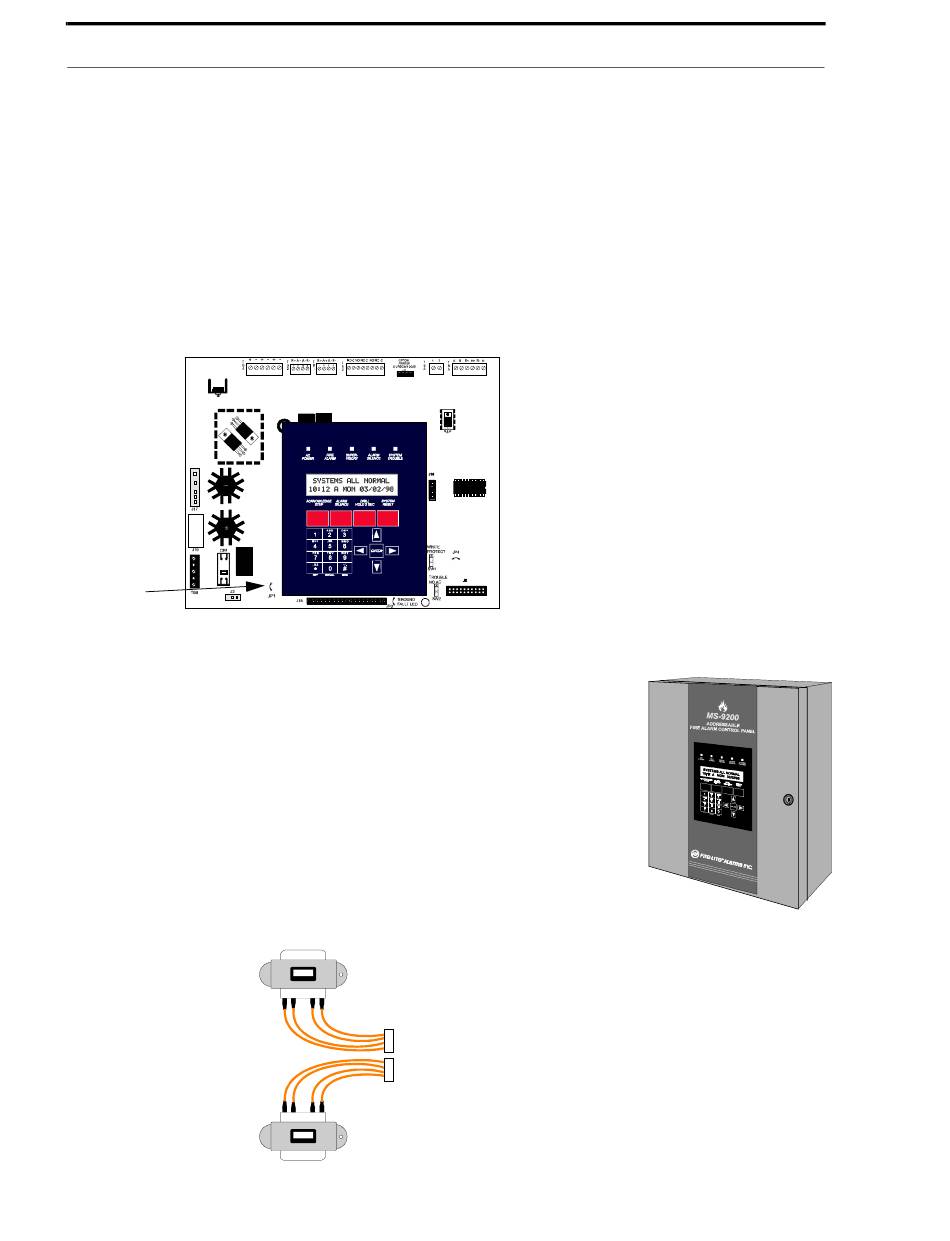

Tablero de Circuito Principal
El tablero de circuito principal contiene el CPU
del sistema, la fuente de alimentación, los
enchufes de la interface del alambrado y otros
componentes principales. Los módulos opcio-
nales enchufados son instalados al tablero de
circuito principal. EL tablero de circuito es
enviado pre-instalado en el gabinete del
MS-9200. Note que las versiones nuevas del
tablero de circuito tienen el puente JP1 cual
puede ser cortado para inhabilitar el cargador
de batería del FACP cuando se está utilizando
un cargador de batería externo.
Ensamble del Transformador
Un transformador estándar de 100VA es proporcionado con el
panel (3.6 amperios máximos). Un transformador opcional de
100 VA (XRM-24) es disponible para proporcionar la energía
de accesoria máxima (6.6 amperios total). Note que el los
transformadores son instalados horizontalemente (como es
mostrado) en la versión nueva del gabinete cual reemplazara el
gabinete existente efectivo el 1 de Noviembre de 1998. Los
transformadores se instalan verticalmente en el gabinete viejo.
Documento 51003SP
Rev. A1
1/21/99
P/N: 51003SP:A1
