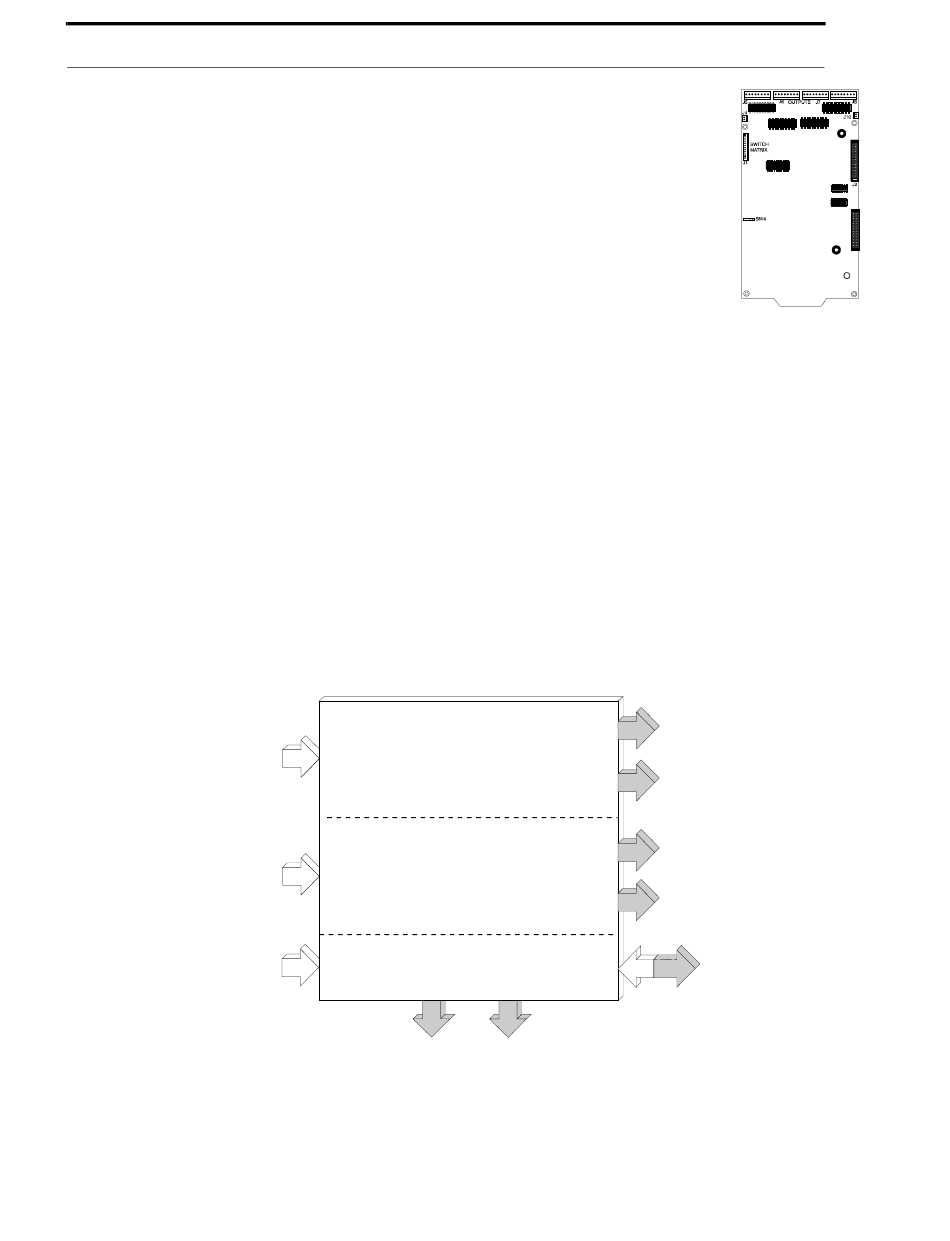

El LDM-E32F
Cada módulo de expansión LDM-E32F proporciona 32 salidas de lámpara/unidad del
LED desde el J5, J6, J7 y J8. El módulo de expansión tiene un interruptor deslizable,
SW4, para seleccionar la anunciación de alarmas solamente o alarma y problema y una
entrada para un interruptor de prueba de lámpara local. En el modo de alarma solamente,
utilice solamente un LDM-32F y un LDM-E32F para un máximo de 56 indicadores de
alarma y 8 indicadores de estado del sistema. En un modo de alarma/problema, utilice un
LDM-32F y tres LDM-E32Fs para un máximo de 56 indicadores de alarma, 56 indicadores
de problema, 16 indicadores de estado y 64 entradas opcionales del interruptor de control.
Múltiples unidades del LDM-32Fs con el extensor LDM-E32F aumenta las capacidades de
anunciación del sistema sobre 56 zonas o puntos. Esto es posible dado a varios ajustes de
dirección de los interruptores SW1 y SW2 en el LDM-32F (refiérase a los Apéndices).
Cada LDM-E32F es proporcionado con un cable de cinta de extensión de 26 conductores,
cuatro empates y tornillos.
1.7.5 FCPS-24F Fuente de Alimentación y Cargador de Campo para la Expansión de Energía del
Sistema
La FCPS-24F es una fuente de alimentación compacta y remota con un cargador de baterías. Esta fuente de alimen-
tación remota consiste de una salida filtrada de 24 VCD que puede ser configurada para conducir hasta cuatro Circui-
tos del Aparato de Notificación [cuatro Estilo Y (Clase B) o dos Estilo Z (Clase A) y dos Estilo Y (Clase B)].
Alternativamente, los cuatro Circuitos del Aparato de Notificación pueden ser utilizados como energía auxiliar fil-
trada configurada para la operación restablecida o no restablecida.
La FCPS-24F puede ser utilizada en un número de aplicaciones diferentes. Puede ser utilizada como una fuente de
alimentación y cargador de batería instalada remotamente alimentando hasta a cuatro Circuitos del Aparato de Notifi-
cación codificados o no codificados. Alternativamente, cualquiera o todos estos circuitos pueden ser utilizados como
circuitos de salida de 24 VCD capaces de alimentar a los detectores de humo de 4-hilos o a cualquier dispositivo que
requiera energía filtrada. Estos circuitos pueden ser configurados como salidas restablecidas o no restablecidas para
expandir la energía auxiliar del sistema del FACP.
Entrada #1 de Control del
Circuito del Aparato de
Notificación (desde el FACP)
Entrada #2 de Control del
Circuito del Aparato de
Notificación (desde el FACP)
Energía CA
Una de las aplicaciones mas comunes para la fuente de alimentación remota FCPS-24F utiliza el modo de expansión
del NAC. En esta aplicación, uno o dos NACs (Circuitos del Aparato de Notificación) son conectados desde la salida
del panel de control principal a los circuitos de Entrada de Control de la fuente de alimentación remota. Cuando estos
circuitos de Entrada de Control se activan (dado a la inversión de polaridad de la salida del NAC), la fuente de alimen-
Energía de
Salida del Contacto
Aplicación
de Problema de la
Especifica
FCPS
Documento 51003SP
Circuito del Aparato de Notificación
Estilo Y/Estilo Z o Salida #1 de 24 VCD
Circuito del Aparato de Notificación
Estilo Y o Salida #2 de 24 VCD
Circuito del Aparato de Notificación
Estilo Y/Estilo Z o Salida #3 de 24 VCD
Circuito del Aparato de Notificación
Estilo Y o Salida #4 de 24 VCD
Cargador de la Batería
Rev. A1
1/21/99
P/N: 51003SP:A1
25
