Componentes
termoplastica es proporcionada con todos los módulos, excepto el M301, para la instalación a una caja de instalación
cuadrada de 4".

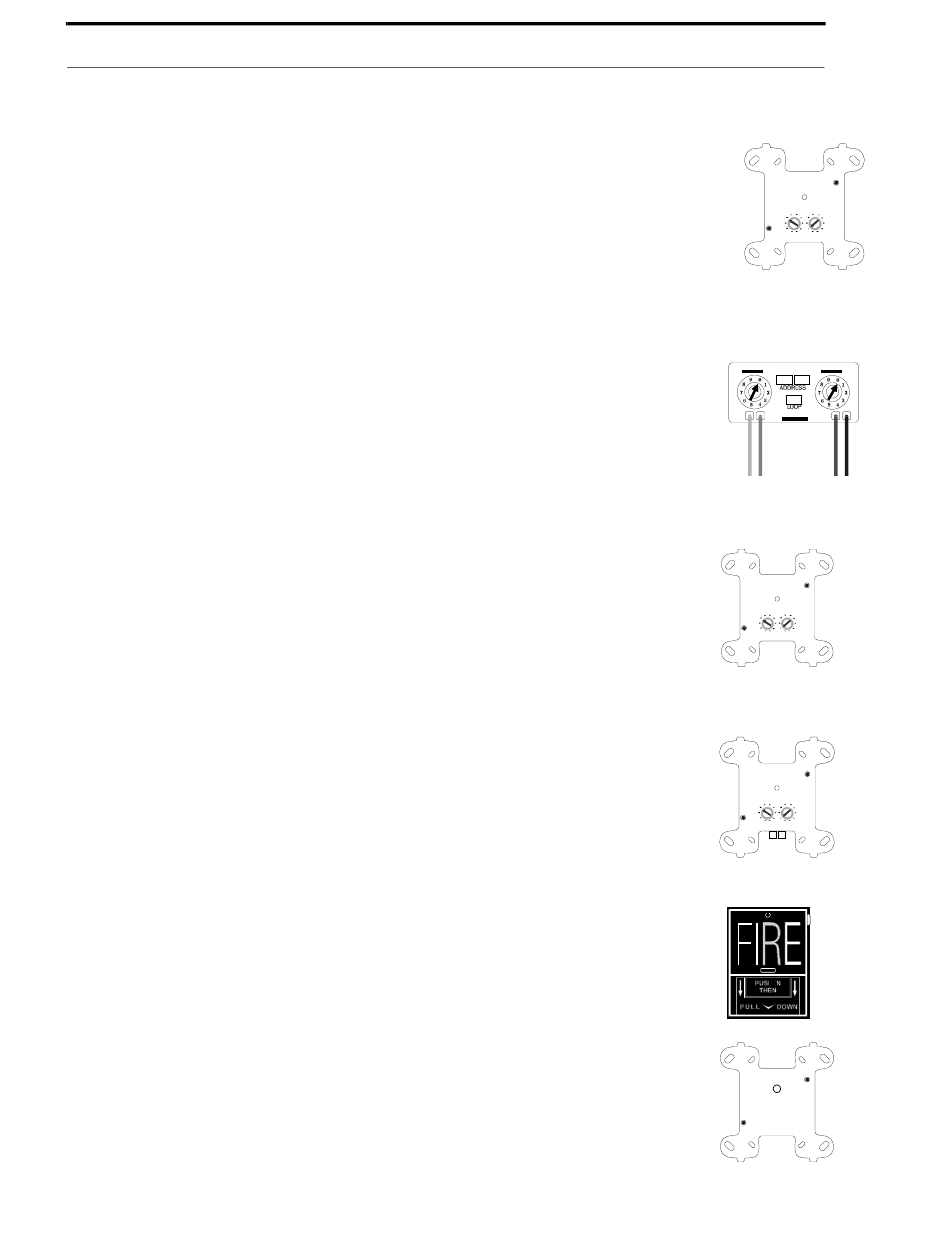

M300
El M300 es un módulo de monitoreo direccionable que puede ser utilizado para observar a los
dispositivos de iniciación de alarma de contacto normalmente abierto convencionales, como
las estaciones pulsadoras manuales, los detectores de humo de 4-hilos, los detectores de calor,
los dispositivos de supervisión y de flujo de agua y los dispositivos de supervisión. El circuito
supervisado puede ser alambrado Estilo B de la NFPA (Clase B) o Estilo D (Clase A). El
Módulo M300 no soportará a los detectores de humo de 2 hilos. Los módulos M300 pueden
ser probados con un imán de prueba disponible desde Fire•Lite (M02-04-00). La prueba del
imán prueba a los electrónicos y las conexiones del módulo al panel de control. El módulo se
instala a una caja eléctrica de 4" con una profundidad mínima de 2-1/8".
M301
El M301 es un módulo de monitoreo direccionable que es una versión miniatura del M300.
Se conecta con cable flexible de conexión (Estilo B [Clase B] solamente), y puede ser insta-
lado directamente en la caja eléctrica del dispositivo que está siendo observado. Dimensio-
nes de 2.75" (6.985 cm) L x 1.30" (3.302 cm) A x 0.50" (1.27 cm) P, permiten la instalación
en las cajas eléctricas acopladas singulares, el dispositivo que está siendo observado o locali-
zaciones similares.
M302
El M302 es un módulo de monitoreo direccionable que puede ser utilizado para crear una
interface y observar a los detectores de humo de 2-hilos convencionales. Todos los detec-
tores de 2-hilos que están siendo observados tienen que ser compatible de UL con el
módulo (refiérase al Documento de Compatibilidad de Dispositivo de Fire•Lite). El cir-
cuito supervisado puede ser alambrado Estilo B o D de la NFPA. El módulo M302 puede
ser probado con un imán de prueba disponible desde Fire•Lite (P/N M02-04-00). Energía
cambiada, filtrada y separada de 24 VCD es requerida. El módulo se instala en una caja
eléctrica cuadrada de 4" con una profundidad mínima de 2-1/8".
C304
El C304 es un módulo de control direccionable que puede ser utilizado como un Cir-
cuito de Bocina o un Aparato de Notificación para alimentar y supervisar a los aparatos
de notificación reconocidos por UL compatibles. El circuito supervisado del modulo
puede ser alambrado en Estilo Y o Z de la NFPA. Un ELR de 47K ohmios es propor-
cionado. Al Romper las dos lengüetas incorporadas, el C304 puede ser empleado
como un relevador de control en Formato-C. El módulo se instala en una caja eléctrica
cuadrada de 4" con una profundidad mínima de 2-1/8".
BG-10LX
La BG-10LX es una estación pulsadora manual caracterizada por un rearme de cerra-
dura de llave. La estación pulsadora responde a una dirección ajustada por el instala-
dor utilizando los conmutadores rotativos decimales incorporados en la estación
pulsadora. La estación manual pulsadora incluye una llave de Fire•Lite.
I300
El módulo de aislación de lazo es un interruptor automático cual abre el voltaje del cir-
cuito a la rama(s) del Lazo SLC cuando un corto circuito de alambre a alambre es detec-
tado en ese lazo. El resto del lazo de comunicaciones llegando al I300 continuara
operando, sin ser afectado por el corto circuito. El módulo aislador es bi-direccionable,
que significa que puede detectar una condición de falla entre la entrada o la salida de los
terminales del SLC. El I300 es requerido para llenar los requisitos del Estilo 7 de la
NFPA.
17
Documento 51003SP
Rev. A1
1/21/99
P/N: 51003SP:A1
