Módulo de la Impresora/Interface de la PC
2.16 Módulo de la Impresora/Interface de la PC
Una impresora en serie remota puede ser conectada permanentemente para proporcionar un impreso de las entradas
del programa, archivos de historia, y los datos de la prueba de recorrido. El Módulo de la Impresora/Interface de la
PC P/N PIM-24 proporciona una conversión de un EIA-232 para adaptarse a casi todas las impresoras de 40 y 80
columnas y casi todas las computadoras compatibles o IBM PC/XT/AT incluyendo las computadoras personales y las
portátiles. El módulo PIM-24 no puede ser utilizado simultáneamente con la opción de DIM-485/LCD-40.
PRECAUCIÓN: NO conecte una impresora o una PC al FACP del MS-9200 si existe una falla de tierra en el panel
!
de control. Daños al circuito pueden resultar. Remueva toda la energía (CA y CD) antes de instalar o remover cual-
quier módulo o alambrado.
Programación
Refiérase a "Edición del Sistema" en la página 71, para las instrucciones de programación de la impresora.
Instalación
Las impresoras remotas y las PCs requieren 120 VCA, 50/60 Hz de energía principal. También se requiere el PIM-24
cual incluye el Módulo de la Impresora/Interface de la PC, cable interface precableado a un conector DB9F como es
mostrado en la Figura 2-37 y un adaptor DB25. Conecte el tablero de la Impresora/Interface de la PC al J11 en el
tablero de circuito principal del MS-9200 y el cable atado al puerto en serie del puerto EIA-232 en la impresora o la
PC. Utilice el adaptador DB25 si un conector de nueve puntas no está disponible en su impresora o PC. Note que una
falla de tierra puede ocurrir en el panel del MS-9200, dependiendo de la impresora utilizada, cuando esta conexión es
hecha. Por esta razón, es muy importante que no existan fallas de tierra en el panel. Consulte con la fábrica para las
impresoras recomendadas.

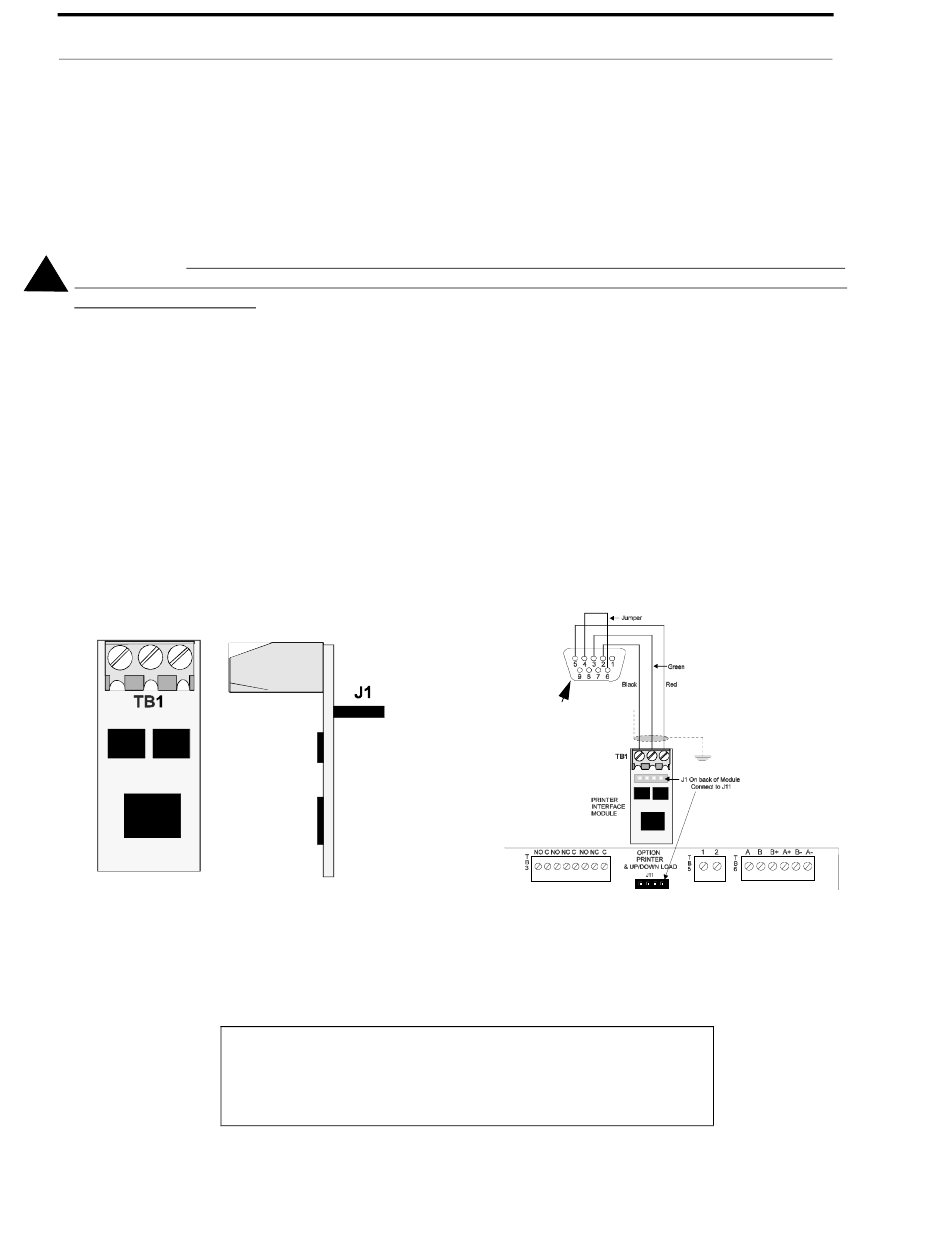

Conexiones de la Computadora y de la Impresora en Serie Remota
FIGURA 2-37:
TX RCV GND
Configuración de la Impresora
El PIM-24 es requerido cuando este conectando una impresora. Refiérase a la documentación proporcionada con la
impresora para información adicional pertinente. Ajuste las opciones de la impresora como es listada en la siguiente
tabla.
Configuración de la PC
El Equipo de Utilidad de Programación PK-9200W basado en Windows contiene cuatro discos flojos 3½" y el
Manual de Instrucción P/N 50684.
62
Ajustes Típico de la Impresora
TABLA 2-2:
AJUSTE DE LA COMUNICACIÓN
MEMORIA INTERMEDIA:
BITS DE DATOS:
PARIDAD:
BIT DE PARADA:
VELOCIDAD DE TRANSMISIÓN:
Documento 51003SP
Enchufe este conector
DB9F dentro del puerto
EAI-232 de la impresora
o de la PC.
GRANDE
7
PAR
1 PARADA
2400
Rev. A1
1/21/99
P/N: 51003SP:A1
