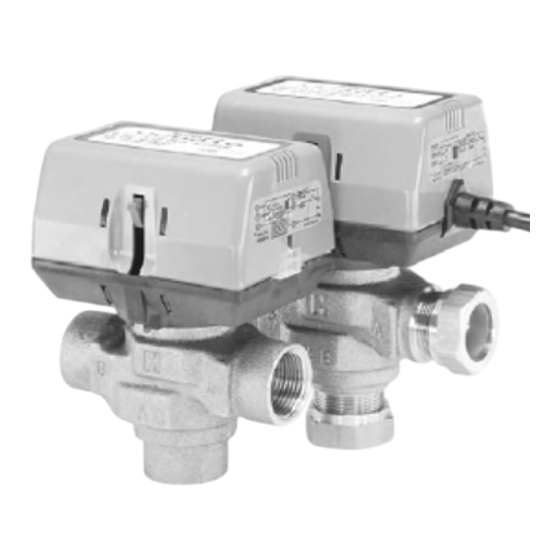

Honeywell VC Serie Instrucciones De Montaje
Ocultar thumbs
Ver también para VC Serie:
- Instrucciones de montaje (7 páginas) ,
- Manual del usuario (8 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Installation instructions
Instrucciones de montaje
Monteringsvejledningen
Environmental and Combustion Controls
Manufactured for and on behalf of the Environmental and Combustion
Controls Division of Honeywell Technologies Sàrl, Z.A. La Pièce 16,
1180 Rolle, Switzerland or its Authorized Representative.
2
2-Way-Zone Valves
2-Wege Ventil
Robinets de régulation par
zones à 2 voies
Valvola a Zona a due vie
Válvulas de zona de 2 vías
C
D
98
111
94
113
94
113
Normally closed without actuator
Ohne Stellglied normalerweise geschlossen
Fermeture normale sans activateur
Normalmente chiusa senza attuatore
Normalmente cerrada sin actuador
Normaal gesloten zonder stelaandrijving
Normalt lukket uden aktuator
Rozwierny bez siłownika
Szelepműködtető nélkül nyugalmi helyzetben zárva van
Normálně zavřené bez aktuátoru
3-Way-Zone Valves
3-Wege Ventil
Robinets de régulation par
zones à 3 voies
Valvola a Zona a tre vie
Válvulas de zona de 3 vías
C
D
98
136
94
130
94
130
94
136
94
136
A
Normally closed without actuator
Ohne Stellglied normalerweise geschlossen
Fermeture normale sans activateur
Normalmente chiusa senza attuatore
Normalmente cerrada sin actuador
Normaal gesloten zonder stelaandrijving
Normalt lukket uden aktuator
Rozwierny bez siłownika
Szelepműködtető nélkül nyugalmi helyzetben zárva van
Normálně zavřené bez aktuátoru
A-AB Open
Offen
Ouvert
Aperto
Abierta
Openen
Åben
Otwarty
Nyitás
Otevřený
Notice de montage
Beépítési útmutató
Istruzioni di montaggio
Installatiehandleiding
Instrukcja montażu
2-wegs zonekleppen
2-vejs zoneventiler
Dwudrogowe zawory
strefowe
2 járatú zónaszelepek
2cestné zónové ventily
3-wegs zonekleppen
3-vejs zoneventiler
Trójdrogowe zawory
strefowe
3 járatú zónaszelepek
3cestné zónové ventily
B-AB Open
Offen
Ouvert
Aperto
Abierta
Openen
Åben
Otwarty
Nyitás
Otevřený
VC Series
Einbauanleitung
Návod na montáž
69-2575M-05
69-2575M-05
Publicidad
Tabla de contenido
Manuales relacionados para Honeywell VC Serie
Resumen de contenidos para Honeywell VC Serie
- Página 1 Beépítési útmutató Návod na montáž Environmental and Combustion Controls Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Z.A. La Pièce 16, 1180 Rolle, Switzerland or its Authorized Representative. 69-2575M-05 2-Way-Zone Valves 2-wegs zonekleppen...
- Página 2 Fig.: 1 Valve mounting position Lage des Ventils Position de montage de la vanne Posizione di montaggio valvola Posición de montaje de la válvula Montagepositie van de klep Ventil monteringsposition Pozycja montażowa zaworu Szelep felszerelési helyzete Montážní poloha ventilu Fig.: 2 Removing the actuator Demontage des Stellglieds Retrait de l’activateur...
-
Página 3: General Notes
Controllers with semiconductor output might be destroyed if not protected against voltage peaks. Specifications The following specifications are nominal and conform to gene- rally accepted industry standards. Honeywell is not responsible for damages resulting from misapplication or misuse of its product. Voltage... - Página 4 3. If motor or other internal parts of the actuator are damaged, replace entire actuator assembly Honeywell hydronic valves are designed and tested for silent operation in properly designed and installed systems. However, water noises may occur as a result of excessive water velocity.
-
Página 5: Allgemeine Hinweise
