INSTALACIÓN
Paso 1. Cableado de campo: Controles de límite
INTERRUPTOR DE PRUEBA PARA EL FLUJO DE AIRE
Conecte el cableado para un interruptor de prueba para el flujo de aire de la
unidad de distribución en el espacio (SDU) de conducto; para ello, inserte los
cables en la clavija de conexión del bloque de terminales en P13 (denominado
AFsw y 24 V CA) de acuerdo con el diagrama de cableado de la página
siguiente . Apriete los tornillos; el par máximo es de 0,34 Nm (3 in-lb) . (Una SDU
es un conjunto de dispersión del ventilador del armario) .
Consulte también "Ubicación del sensor" en la página 26 .
INTERRUPTOR O TRANSMISOR DE LÍMITE SUPERIOR DE CONDUCTO
Conecte el cableado para un interruptor o transmisor de límite superior de
conducto; para ello, inserte los cables en la clavija de conexión del bloque de
terminales en P13 (denominado DHL y 21 V CC) de acuerdo con el diagrama
de cableado de la página siguiente . Apriete los tornillos .
Nota: El sensor de límite superior de conducto conectado en esta ubicación
puede ser un interruptor de límite superior de encendido-apagado, o puede
ser un transmisor de límite superior de conducto con un punto de consigna de
límite superior ajustable (entrada de 4-20 mA) .
Consulte también "Ubicación del sensor" en la página 26 .
ENTRADA DE ACTIVACIÓN DE PRINCIPALES
Conecte el cableado para una señal de contacto seco de activación/
desactivación; para ello, inserte los cables en la clavija de conexión del
bloque de terminales en P20 (denominado MAIN ENB) . Apriete los tornillos .
Retire la derivación en J402 si el cableado está instalado .
Si no se utiliza una señal de activación, conecte la clavija de conexión del
bloque de terminales MAIN ENB en P20 o conecte la derivación incluida al
cabezal de dos patillas en J402 .
16
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO DE LA VERSIÓN 6 DE VAPOR-LOGIC

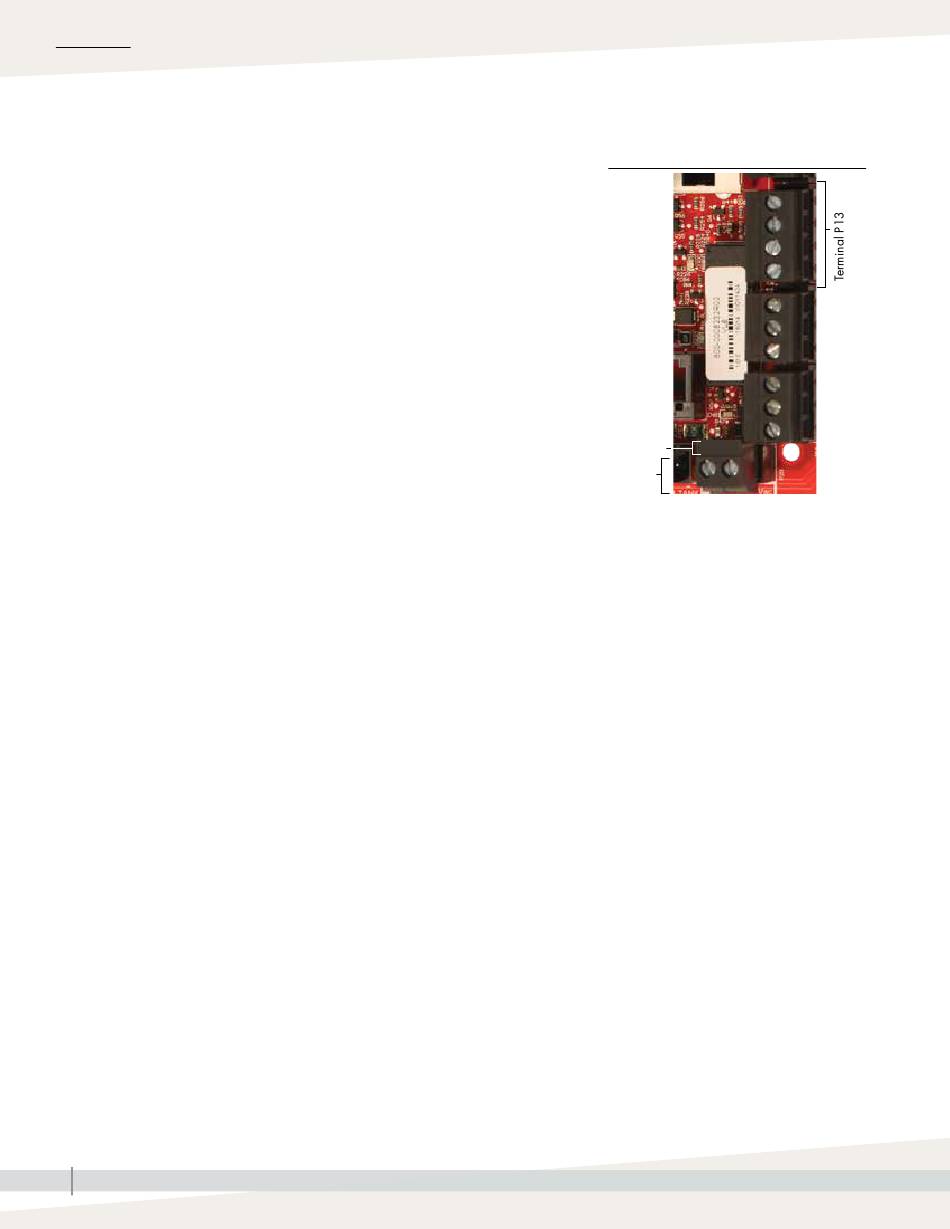

FIGURA 16-1: TERMINAL P13
J402
Terminal
P20
Terminal P13:
21 v cc = Alimentación del interruptor o transmisor
de límite superior de conducto
DHL = Interruptor/transmisor de límite superior
de conducto (entrada de 4-20 mA)
24 v ca = Alimentación del interruptor de prueba
para el flujo de aire
AFsw = Interruptor de prueba para el flujo de
aire (entrada de 24 V CA)
®
