Paso 3. Arranque

Para iniciar el humidificador, consulte la lista de comprobación de
arranque en el manual de instalación, funcionamiento y mantenimiento del
humidificador . El resto de esta página es solo para humidificadores XT .
Nota: Conecte únicamente un máximo de dos cilindros a cualquier unidad de
dispersión única . La conexión de más de dos cilindros requiere una dispersión aparte .
Consulte las instrucciones de instalación y canalización del equipo en el manual de
instalación, funcionamiento y mantenimiento del humidificador de la serie XT .
DISPOSICIÓN DE MÚLTIPLES HUMIDIFICADORES XT
Se pueden disponer hasta cuatro humidificadores de vapor de electrodos
XT para que funcionen en secuencia . En una aplicación secuenciada, una
señal de entrada de control se divide mediante la configuración que puede
seleccionar el usuario entre los humidificadores conectados . Consulte los
puntos de conexión de la placa de control Vapor-logic en la figura 37-1 .

EJEMPLOS DE ENTRADA DE CONTROL

Tabla 37-1:
Ejemplo de entrada de control para cuatro humidificadores XT en secuencia
Humidifica-
Entrada de control
dor XT
Cualquier entrada de
H-1
control de Vapor-logic
(principal)
válida
H-2
4-6 V CC*
(secuencia)
H-3
6-8 V CC*
(secuencia)
H-4
8-10 V CC*
(secuencia)
*El usuario puede seleccionar este valor, 0-10 V CC en incrementos de 0,1 V .
Tabla 37-2:
Ejemplo de entrada de control para dos humidificadores XT en secuencia
Humidificador
Entrada de control
XT
Cualquier entrada de
H-1 (principal) control de Vapor-logic
válid
H-2
5-10 V CC*
(secuencia)
*El usuario puede seleccionar este valor, 0-10 V CC en incrementos de 0,1 V .
CONFIGURACIÓN DE LOS RANGOS DE ENTRADA DE CONTROL
1 . Mediante el teclado/pantalla o la interfaz web, vaya al menú Configuración del
tanque, luego seleccione Señal de entrada y, a continuación, Señal de demanda .
2 . Seleccione Sí para habilitar la entrada del usuario .
3 . Desplácese hacia abajo para seleccionar el rango para cada entrada de
la secuencia .
4 . Pulse la tecla Intro para confirmar las selecciones .
Resultado
Salida de vapor de 0 a 100 % correspondiente a la señal
de control de 4-20 mA o 0-10 V CC
Salida de vapor de 0 a 100 % escalada en un rango de
4-6 V CC
Salida de vapor de 0 a 100 % escalada en un rango de
6-8 V CC
Salida de vapor de 0 a 100 % escalada en un rango de
8-10 V CC
Resultado
Salida de vapor de 0 a 100 % correspondiente a la señal
de control de 4-20 mA o 0-10 V CC
Salida de vapor de 0 a 100 % escalada en un rango de
5-10 V CC
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO DE LA VERSIÓN 6 DE VAPOR-LOGIC
Modo multi tanque
Nota: Los humidificadores XT y de bajo
mantenimiento no funcionan en modo multi tanque .
Consulte "Funcionamiento multi tanque" en la
página 84 .

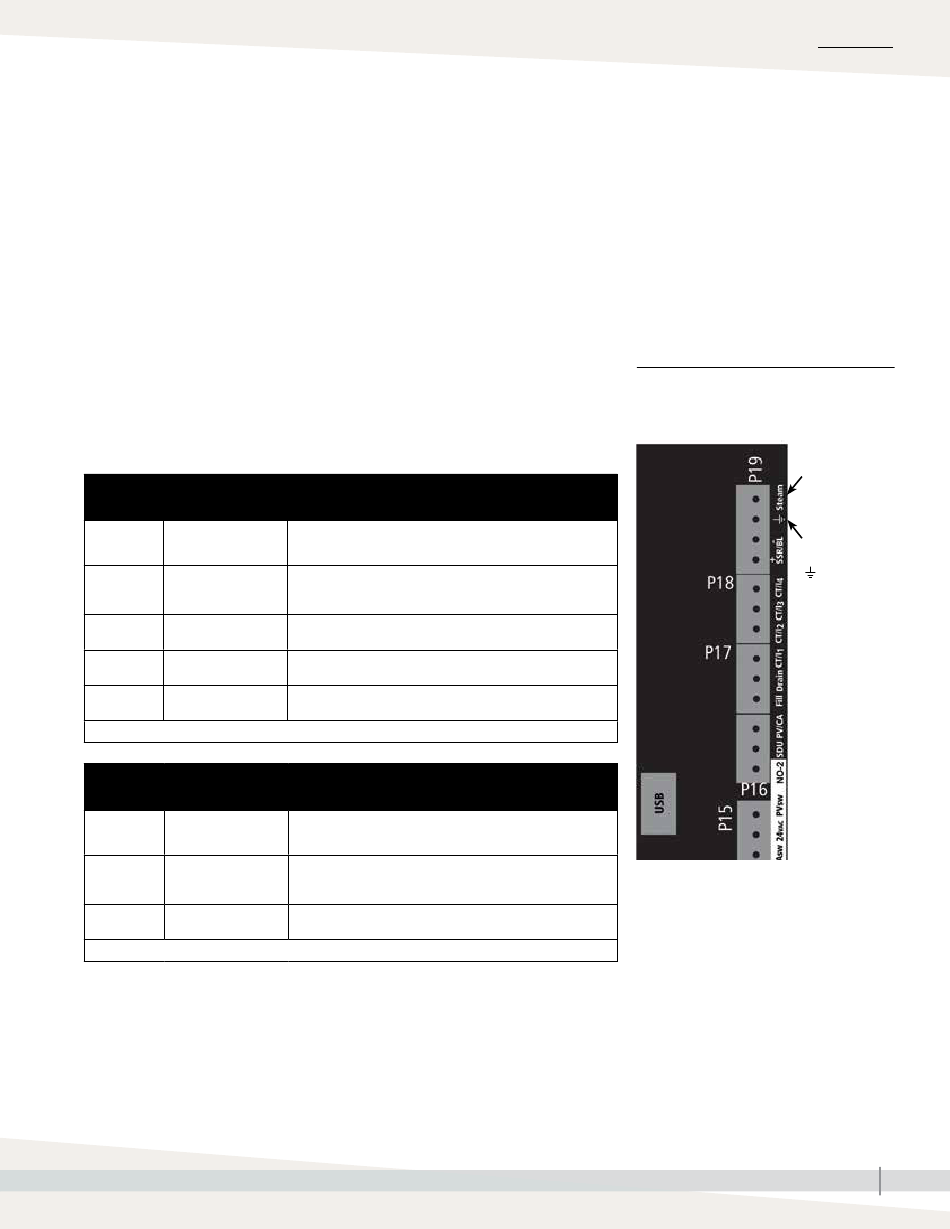

FIGURA 37-1: CONEXIONES DE LA
PLACA DE CONTROL VAPOR-LOGIC
PARA LA DISPOSICIÓN DE VARIOS
HUMIDIFICADORES XT
Placa del humidificador principal XT (H-1)
Esquina de la placa de control Vapor-logic
opuesta a la conexión Ethernet mostrada
Conecte el
terminal Vapor
a los puntos
de conexión
de HR de los
humificadores
ubicados .
Conecte el
terminal Tierra
( ) a los puntos
de conexión
a tierra de los
humidificadores
ubicados .
Póngase en contacto con DriSteem si necesita
ayuda para la disposición de humidificadores
XT . Consulte "Contacto con asistencia técnica
de DriSteem" en la página 91 .
