DESCRIPCIÓN GENERAL
Placa Vapor-logic: Componentes

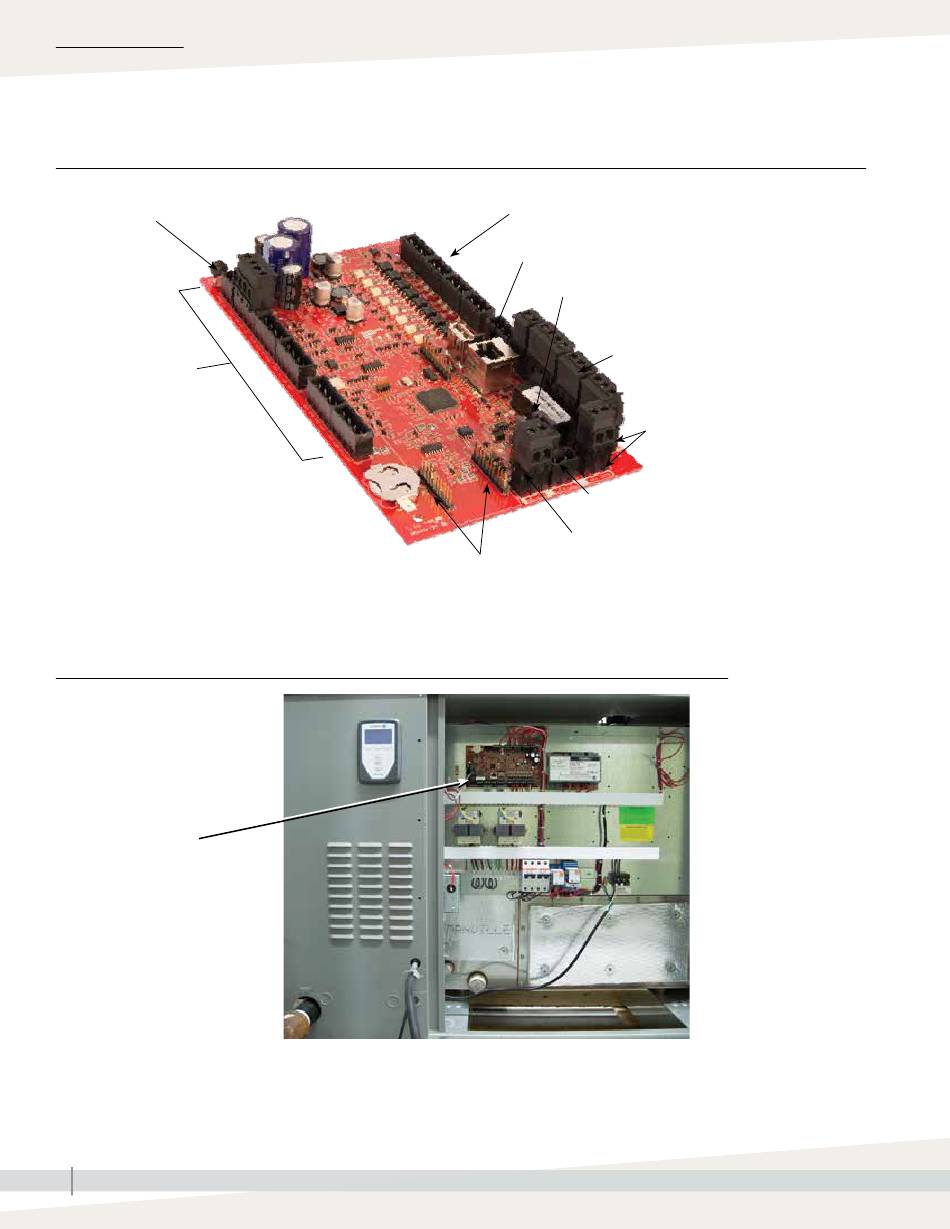

FIGURA 4-1: PLACA DE CONTROL VAPOR-LOGIC
Conexión de
alimentación
Puntos de conexión de
fábrica para control
de nivel de agua,
válvulas de gas, etc .
En la imagen anterior se muestran los componentes clave de la placa de control Vapor-logic . Consulte la ilustración en la página siguiente para obtener
más detalles .
FIGURA 4-2: PLACA DE CONTROL MONTADA EN EL SUBPANEL GTS
Placa de control Vapor-logic
La placa de control de Vapor-logic está
montada en el interior del compartimento
de control del humidificador o en el
gabinete .
Notas:
• La placa de control se muestra
aquí montada en un subpanel del
humidificador GTS . La ubicación
varía según el tipo de humidificador .
• La placa de control para humidificadores
eléctricos está en el gabinete de control
o en el subpanel del humidificador .
4
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO DE LA VERSIÓN 6 DE VAPOR-LOGIC
Puntos de conexión de fábrica para drenaje, válvula de vapor, etc .
Conexión Ethernet para red informática y/o BACnet/IP
Conexión del teclado/pantalla
Puntos de conexión de campo para
transmisores, ventilación de potencia, etc .
Etiquetas de terminales de conexión
de campo (borde blanco)
Conexión multi tanque
Conexión BACnet o Modbus
Patillas de conexión para el módulo opcional LonTalk
®
