- Página 1 Descripción del funcionamiento ADAP-KOOL ® Controlador para regulación de capacidad de centrales AKC 25H1 RC.1J.Z3.05 → RC.1J.Z4.05 09-1999...
-
Página 2: Tabla De Contenido
Textos de ayuda ........................23 Consideraciones de la instalación ..................23 Listado de literatura (catálogos) ..................24 Esta descripción de funciones se preparó en Septiembre 1999 y se aplica a los AKC 25H1 Validez con el número de código 084B2017 y 084B2018. -
Página 3: Introducción

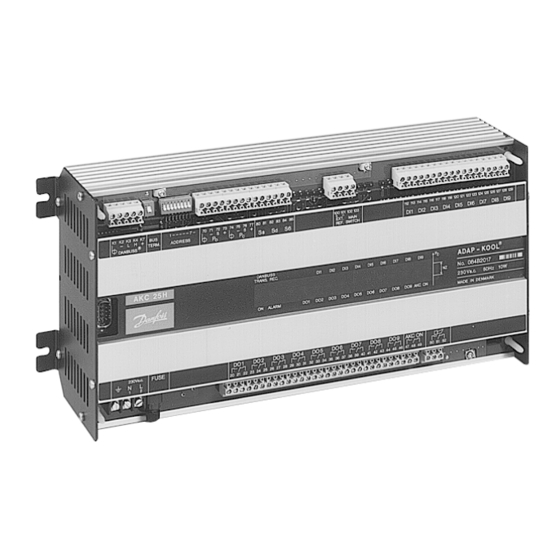

Introducción El AKC 25H1 es una unidad de control completa para regulación de la capacidad de compresores y condensadores en pequeños sistemas de refrigeración. Los controladores se pueden utilizar en combinación con cualquier otro del Sistema de control ADAP KOOL ®... -
Página 4: Información Del Sistema
Información del sistema El controlador tipo AKC 25H1 es una unidad del sistema de control de refrigeración ADAP- ® KOOL . Los controles se pueden conectar unos con otros en el sistema por medio de dos cables de conexión - Comunicación de datos DANBUSS. Por medio de esta conexión se transmite información como ajustes, medidas, alarmas, etc a y entre las distintas unidades. -
Página 5: Regulación De La Capacidad Del Compresor
Ajustes Ctrl Compresor Noche Fuerza OFF/ON (Este ajuste también puede realizarse desde el gateway maestro con las funciones de control maestras). Ref.nueva = Ref.ajustada + Señal de tensión + «Despl10V K»/10 + «IncrNocheK». AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 6: Zona Neutra Y Bandas De Regulación
(para prevenir paradas antes que la presión de aspiración haya tenido tiempo de estabilizarse por si misma). La gama de ajuste va desde 0 a 25 minutos. SALIDAS Configuracion DO Rele No. ( ) Salida( ) m ___ DO( ) ON m ___ Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1... -
Página 7: Secuencia De Arranque Y Paradas De Capacidad
«DI». Esta entrada es una señal de 230V c.a. (El circuito de seguridad debe parar el compresor sin la ayuda del AKC 25H1). Si el circuito de seguridad esta cortado, el controlador cortará todos los relés de salida para el compresor en cuestión y enviará... -
Página 8: Contador Horario
Pc generará una señal de alarma. Para evitar esta alarma, se puede tomar la señal del transductor Po. Conectar el terminal 72 a 76 («s» a «s»). La función de vigilancia para la Pc máxima se debe ajustar al valor máximo posible. Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1... -
Página 9: Regulación De Capacidad De Condensadores
, etc. Los cortes se producirán en forma inversa. Así el último en arrancar será el primero en parar. SALIDAS Configuracion DO Rele No. ( ) DO( ) Tipo 2 (2=condenser) DO( ) Para N AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 10: Señal Desde Los Controles De Seguridad Del Condensador
Pc. Conectar el terminal 72 a 76 («s» a «s»). La función de vigilancia para la PO mínima se debe ajustar al valor mas bajo posible. Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1... -
Página 11: Anulación (Overriding)
El relé «AKC ON» corta cuando todos los compresores están parados. Por ejemplo cuando: - la función de interruptor «Interruptor Principal» en el AKC 25H1 está en posición 0 - se interrumpe la entrada “Main Switch” - o durante la operación normal cuando una de las funciones de seguridad ha cortado la regulación. -
Página 12: Vigilancia
Los compresores pueden volver a arrancar cuando se cumplen las siguientes condiciones: - temperatura (presión) ha caído 3 K por debajo del valor límite Pc Max ° C ___ Func. Seguridad Limites con Prioridad 1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1... -
Página 13: Vigilancia De La Mínima Presión De Aspiración
La alarma no sonará hasta que haya pasado el retardo de tiempo. El retardo de tiempo se puede ajustar entre 0 y 60 minutos. Func. Seguridad Limites con Prioridad 1 SH Max K ___ SH Min K ___ Ret SH m ___ AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 14: Vigilancia De Las Distintas Partes De Los Circuitos De Seguridad De Los Compresores
Todos los módulos de alarmas son dobles, por ejemplo, un módulo puede vigilar dos circuitos. Cada circuito se conecta a una entrada digital DI en el AKC 25H1. Solo se pueden utilizar las entradas DI1 a DI8 del módulo de alarmas. La entrada DI9 solo se utiliza para vigilancia de otros controles automáticos. -
Página 15: Suministro De Alimentación
Reloj: Min: Nota: Si el controlador se conecta a una instalación con un interface (gateway), tipo AKA 243/244, el gateway rearmará la función de reloj después de un fallo de corriente. AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 16: Refrigerante
La función está preparada para definir otros refrigerantes distintos de los mencionados antes. Esta definición se puede realizar con el número 13 y agregando una serie de parámetros. Esto solo se puede realizar desde un PC y con asesoría de Danfoss. Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 17: Servicio Manual (Operción Manual Forzada)
(Interruptor Principal = 0 ó 1), el campo «Ctrl.Man.» automáticamente vuelve al estado OFF. Al mismo tiempo, el estado de todas las salidas volverá a los valores ajustados en fábrica. AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... -
Página 18: Datos Y Medidas Del Sistema
Además de las medidas descritas antes vía el panel de control tipo AKA 21, éstas se pueden ver por medio de un PC, también se pueden definir la importancia de distintas alarmas. Ver la sección «Mensajes y alarmas». Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1... -
Página 19: Alarmas Y Mensajes De Error
= 0), o por medio de la señal externa MAIN SWITCH. Cuando la regulación se ha parado, además de este mensaje se transmitirán las alarmas y fallos de sensor. El resto de alarmas se suprimirán. AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999... - Página 20 Compressor sin DI definida [ 1, 2, 0 ] Se ha definido un compresor, pero ninguna alarma DI asociada con él. Si no se quiere, el ajuste de la importancia debe ser "0". Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999 AKC 25H1...
- Página 21 2) Un mensaje sobre la cancelación de la alarma. (En relación a las alarmas de sensores, pueden pasar 10 minutos entre ambos mensajes). Este procedimiento tiene un influencia diferente en los sistemas mencionados a continua- ción: AKC 25H1 Descripción del funcionamiento RC.1J.Z4.05 © Danfoss 09/1999...
- Página 22 • El sistema dirección del receptor final de alarmas y mensajes. Salidas de alarmas en AKC 25H1 La salida solo se activará cuando se ajuste el valor [1] (Ver alarmas y mensajes). La activación tendrá...
-
Página 23: Códigos De Acceso
Por norma, los controles electrónicos no son sustitutos de una buena practica de ingeniería. Danfoss no se responsabiliza de los productos y de las partes de la instalación dañadas consecuencia de los defectos mencionados. -
Página 24: Listado De Literatura (Catálogos)
Tabla de ajustes del AKC 25H5 (junto a la unidad) ............ RI.1J.1 Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente. Todas las marcas comerciales de este material con propiedad de las respectivas companias.
