1 Altura y recorrido del afl ojador de la cápsula
.05.13
Norma
1. Los cantos superiores del afl ojador de la cápsula 1 y del soporte de cápsula de canilla
3 deben estar a la misma altura.
2. Cuando el afl ojador de la cápsula 1 ha empujado lo más posible hacia atrás el porta-
cápsula de canilla, el talón del portacápsula de canilla debe estar a una distancia de
0,3 - 0,5 mm con respecto al canto posterior de la escotadura de la placa de aguja.
1
2

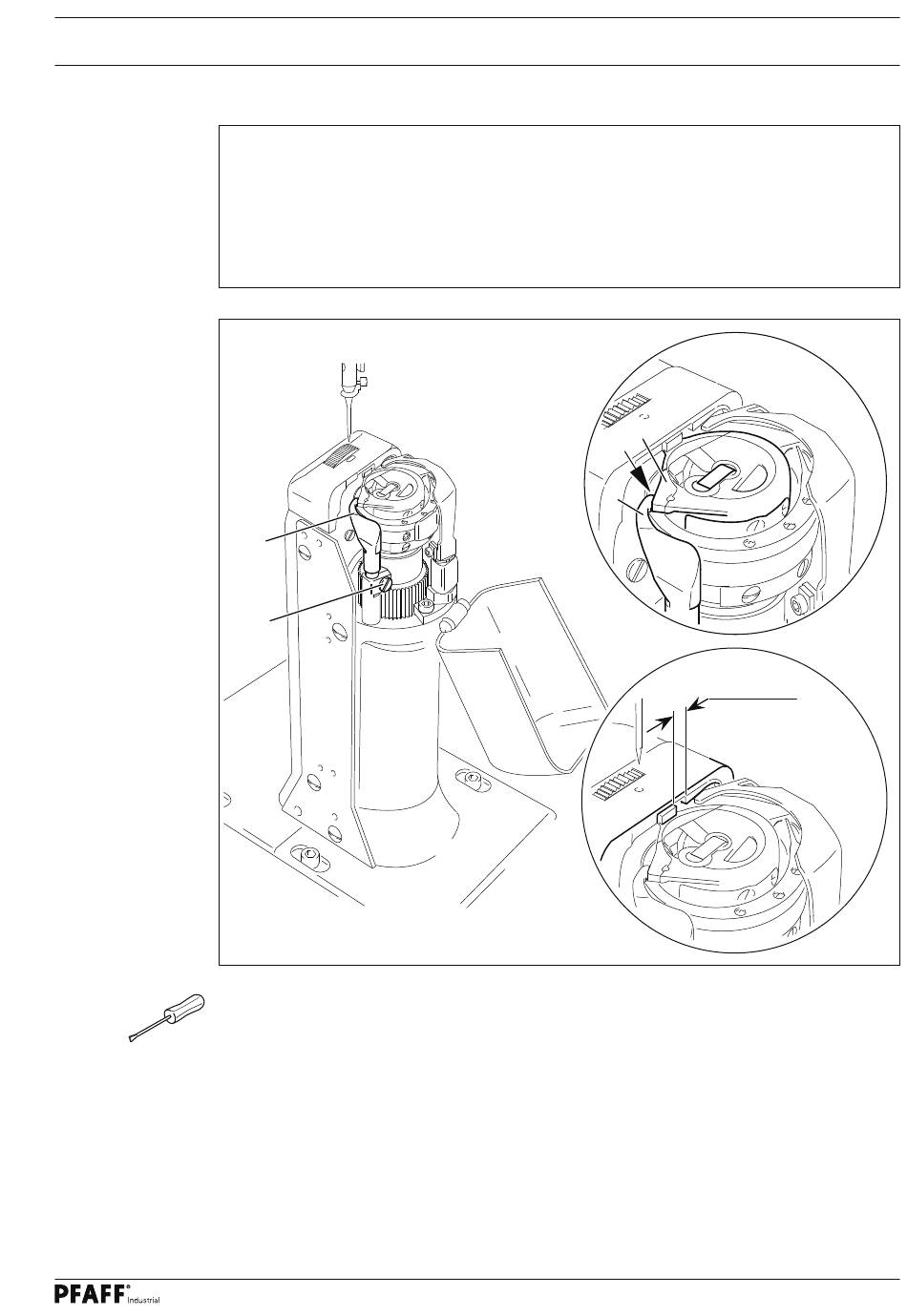

Fig. 1 - 08
● Desplazar el afl ojador de la cápsula 1 (tornillo 2) de acuerdo con la Norma 1.
● Girar el volante hasta que el afl ojador de la cápsula haya empujado lo más posible hacia
atrás el portacápsula de canilla.
● Girar el afl ojador de la cápsula 1 (tornillo 2) de acuerdo con la Norma 2.
3
1
0,3 - 0,5 mm
Ajuste
