Posición Del Cazahilos - Pfaff Industrial POWERLine 2571 ME PREMIUM Manual De Ajuste

Ajuste
1 Posición del cazahilos
.07 .04
● Desplazar el cazahilos 1 (tornillos 2, dos unidades) conforme a la Norma 1.
● Girar el cazahilos 1 (tornillo 3) conforme a la Norma 2.
44
Norma
1. El borde inferior del cazahilos 1 deberá hallarse a una distancia de 0,1 mm del asta de
la cápsula de canilla 5.
2. Estando el cazahilos en posición de reposo, el borde posterior del cazahilos deberá
estar aprox. 2,5 – 3 mm detrás del borde de la cuchilla.
0,1 mm
5
3

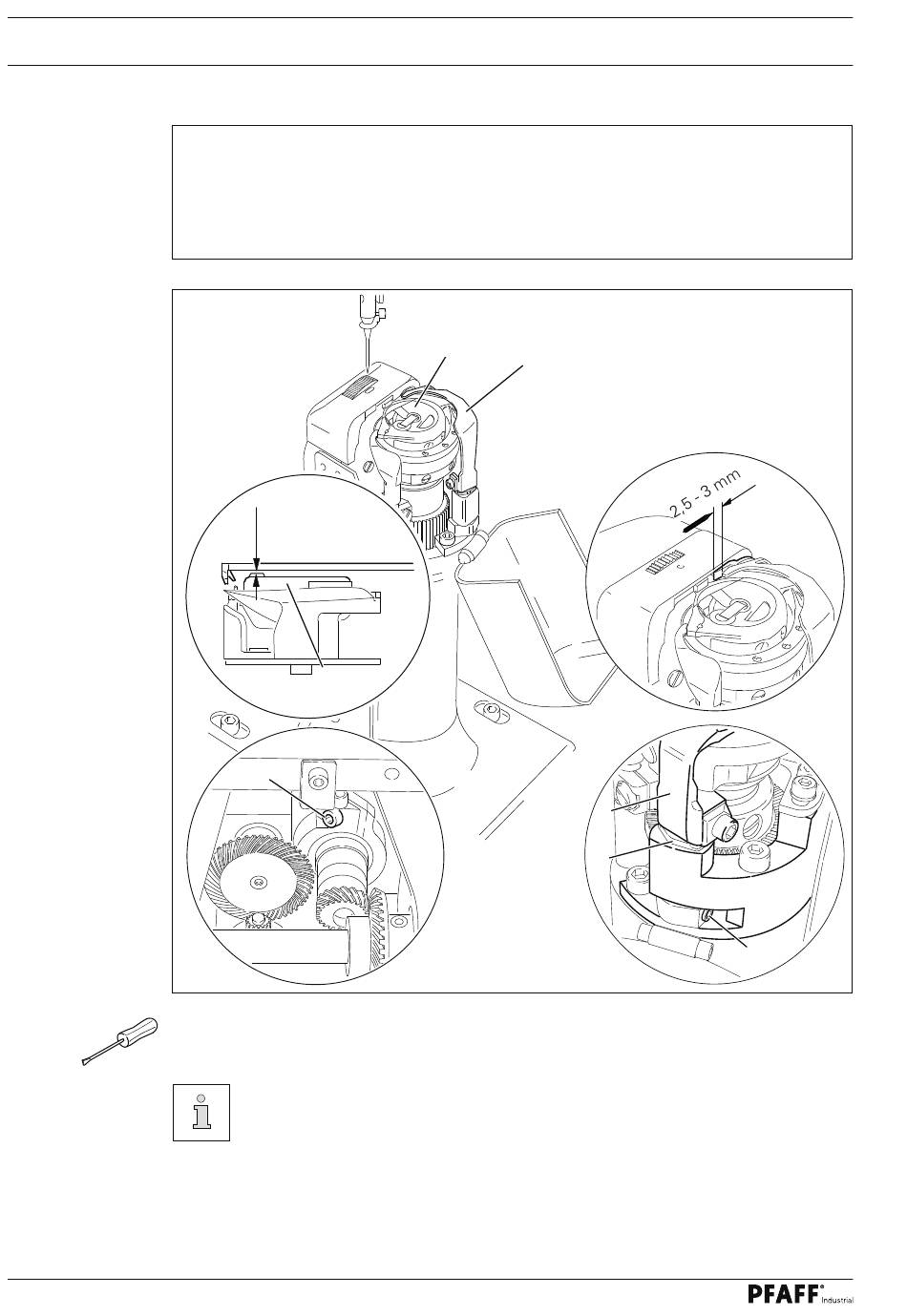

Fig. 1 - 23
El cazahilos 1 deberá estar paralelo a la superfi cie del soporte del cazahilos 4.
5
1
1
4
2
