Ajuste
1 Posición del portacazahilos
.07 .02
● Regular el portacazahilos 1 (tornillos 2) de acuerdo con las Normas.
42
Norma
1. Entre la rueda dentada 3 y el segmento dentado 4 debería existir un juego mínimo.
2. Tanto en la posición de reposo como también en el punto de inversión delantero del
extractor, la distancia entre el segmento dentado 4 y el borde exterior del soporte del
extractor de hilo 1 debería ser la misma (ver fl echa).

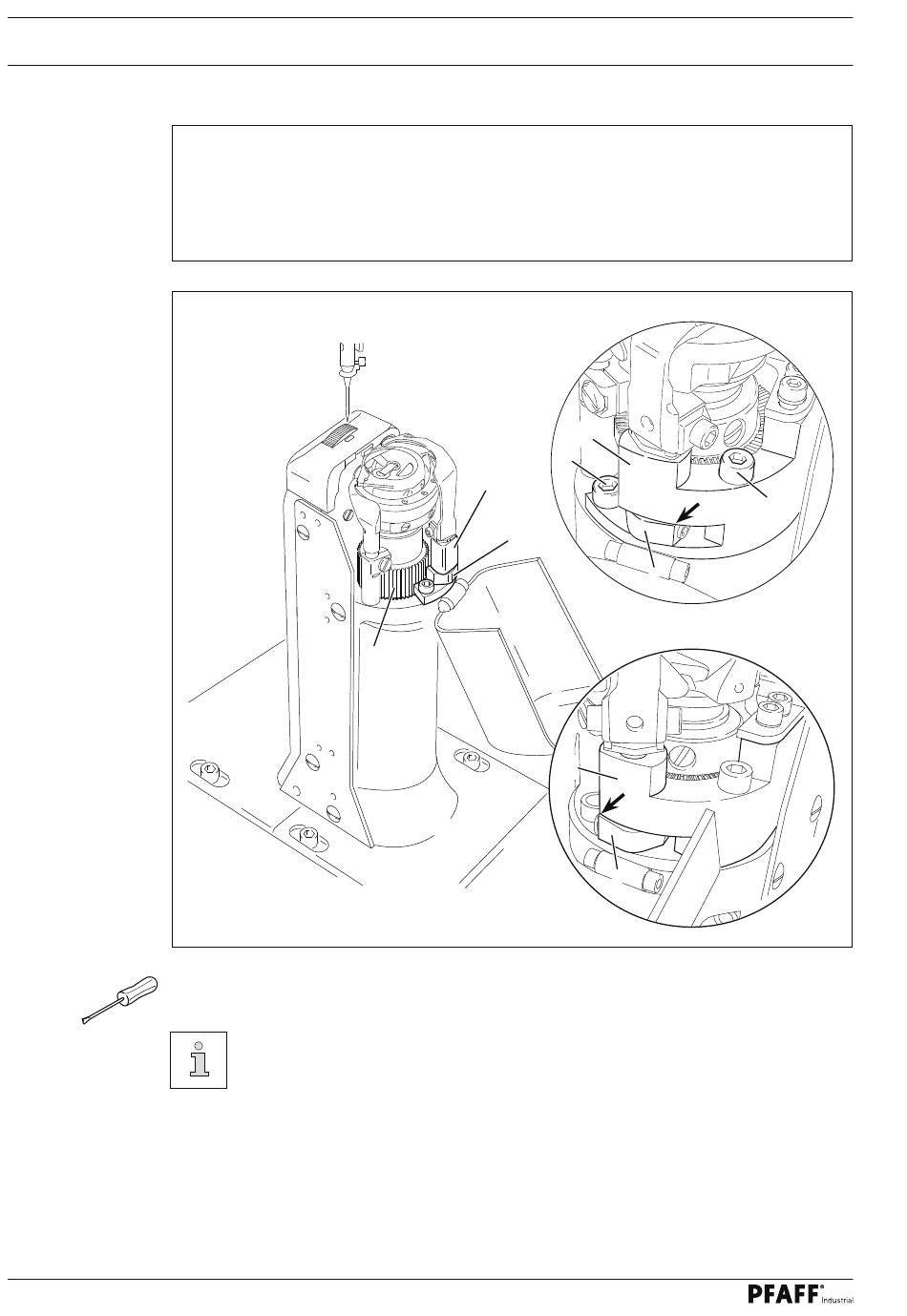

Fig. 1 - 21
Si no se consigue cumplir la Norma 2, afl ojar el tornillo 2 y desplazar un diente
el segmento dentado 4.
1
4
3
1
2
4
1
4
2
