▫ Ajuste las tuercas del cuerpo (16). Apriete las tuer-
cas gradualmente, cambiando siempre a otro lado
de la válvula después de cada tuerca.
Los pares recomendados están indicados en la
Tabla 2.
▫ Haga rodar la válvula lentamente un par de veces
para garantizar el correcto posicionamiento de la
bola entre los dos asientos.
▫ Apriete las tuercas del prensaestopas (18) con los
dedos en primer lugar y con una herramienta poste-
riormente, 1'5-2 vueltas. Compruebe que no existen
filtraciones una vez la válvula ha sido presurizada y
vuelva a apretar las tuercas cuidadosamente si
fuera necesario.
▫ Instale la válvula en la tubería con sumo cuidado y
precisión, exactamente de la misma manera en que
la retiró. Siga las instrucciones de la sección 3.
5
PRUEBA DE LA VÁLVULA
PRECAUCIÓN: La prueba de presión debe llevarse a
cabo utilizando un equipo que sea adecuado para la
clase de presión correcta.
Recomendamos que se pruebe la presión del cuerpo de
la válvula después de su montaje.
La prueba de presión debe llevarse a cabo según un
estándar aplicable utilizando la clasificación de presión
requerida por la clase de presión o la perforación de la
brida de la válvula. La válvula debe estar en la posición
de abierto durante la prueba.
Si también quiere probar la estanqueidad del miembro
de cierre, póngase en contacto con el fabricante.
6
INSTALACIÓN DEL ACTUADOR
6.1
Generalidades
Los diferentes actuadores de Metso Automation pue-
den montarse usando abrazaderas y manguitos ade-
cuados. La válvula puede ser actuada mediante un
operador con volante M o actuadores de la serie B1.
6.2
Instalación del operador con volante M
▫ La marca en el extremo del vástago indica la direc-
ción del puerto de flujo de la bola. Ponga la válvula
en posición de cerrado.
▫ Lubrique las ranuras del actuador y los manguitos.
Coloque el manguito en el vástago y trábelo. Colo-
que la abrazadera en la válvula y gire los tornillos
lubricados unas cuantas veces.
Abrazadera con cara
de montaje ISO 5211
vástago

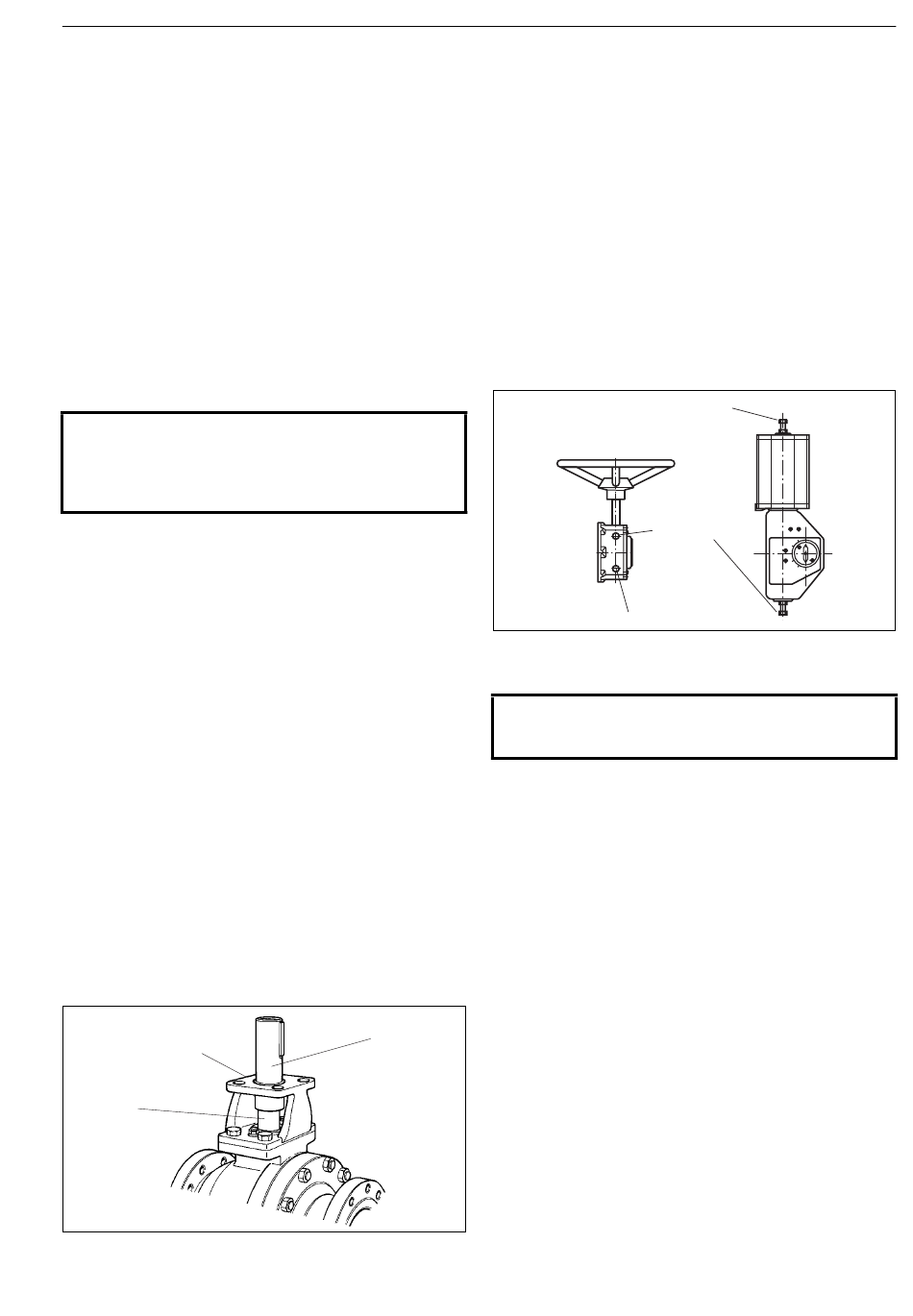

Fig. 24
Abrazadera y manguito montados en la
válvula
▫ Gire el actuador hasta la posición de cerrado y
empújelo con cuidado sobre el vástago de la vál-
vula en el que se ha montado el manguito. Fíjese en
las marcas del volante y el manguito.
▫ Lubrique los tornillos del actuador. Apriete todos los
tornillos.
▫ Ajuste el movimiento circular de la bola con los tor-
nillos hexagonales situados en el lateral de la car-
casa (ver figura 25).
El tornillo de tope para la posición de abierto está
más cerca del volante en el lado de la carcasa y el
tornillo para la posición de cerrado está en el
extremo opuesto. Las direcciones de giro del
volante están marcadas en él.
▫ Compruebe el volante girando la válvula hasta las
posiciones extremas. La flecha amarilla debería
indicar la dirección del puerto de flujo de la bola.
Fig. 15. Posiciones abierta y cerrada del actuador
6.3
PRECAUCIÓN:
¡Tenga cuidado con el movimiento de corte de la
bola!
▫ Gire la válvula hasta la posición de cerrado y guíe el
pistón del actuador hasta la posición externa
extrema.
▫ Lime cualquier rebaba y limpie el orificio del vás-
tago.
▫ Coloque el manguito sobre el vástago (ver Fig. 24).
Fíjese en la correcta posición. La línea en el
extremo del vástago y el manguito indica la direc-
ción del puerto de flujo de la bola.
▫ Lubrique el manguito y el orificio del vástago. Ajuste
sin apretar mucho la abrazadera a la válvula.
▫ Deslice cuidadosamente el actuador sobre el man-
guito. No lo fuerce, pues podría dañar la bola y los
Manguito
asientos. Recomendamos montar el actuador de
manera que el cilindro apunte hacia arriba.
▫ Sitúe el actuador en paralelo o verticalmente en
relación a la tubería, de modo tan preciso como sea
posible. Lubrique los tornillos para el montaje del
actuador y apriételos todos.
▫ Ajuste las posiciones abierta y cerrada de la bola
mediante los tornillos de tope del actuador situados
en ambos extremos (ver Fig. 25).
Puede verse una posición exacta de abierto en el
puerto de flujo del cuerpo. Compruebe que la fle-
cha amarilla del actuador indica la posición de
apertura de flujo de la bola. ¡No ponga los dedos
dentro del puerto de flujo!
Tornillo de tope para la
posición de CERRADO
Tornillo de tope
para la posición
de ABIERTO
Tornillo de tope para la
posición de CERRADO
Instalación del actuador serie B1C
