4.3 Reparación de una válvula obstruida o
atorada mientras se encuentra en la tubería
La obstrucción puede ser debida al atasco de la bola
(3) y los asientos (7) con el medio de flujo. Pueden lim-
piarse girando la bola a la posición parcialmente
abierta y limpiando con agua la tubería. Si esto no es
de ayuda, siga las instrucciones de las secciones
siguientes.
4.4 Separación del actuador
PRECAUCIÓN:
Cuando maneje la válvula o el paquete de la válvula
tenga en cuenta su peso.
NOTA:
Antes de desmontarlo, observe atentamente la posición
de la válvula con respecto al actuador y al posicionador /
interruptor de seguridad de manera que pueda asegu-
rarse de que vuelve a montar el paquete correctamente.
Normalmente es más conveniente separar el actuador
antes de quitar la válvula de la tubería. Si la válvula es
pequeña o tiene difícil acceso, puede que sea más
práctico quitar el paquete entero.
Tenga en cuenta que los asientos pueden ser reempla-
zados sin separar el actuador.
▫ Cierre y separe la tubería de suministro de presión y
quite los cables de control.
▫ Desatornille los pernos de la abrazadera.
▫ Separe el actuador. El actuador se puede retirar
manualmente o mediante una herramienta especial-
mente creada para ello. Puede pedir esa herra-
mienta al fabricante (ver sección "Herramientas").
▫ Retire la abrazadera y el manguito.

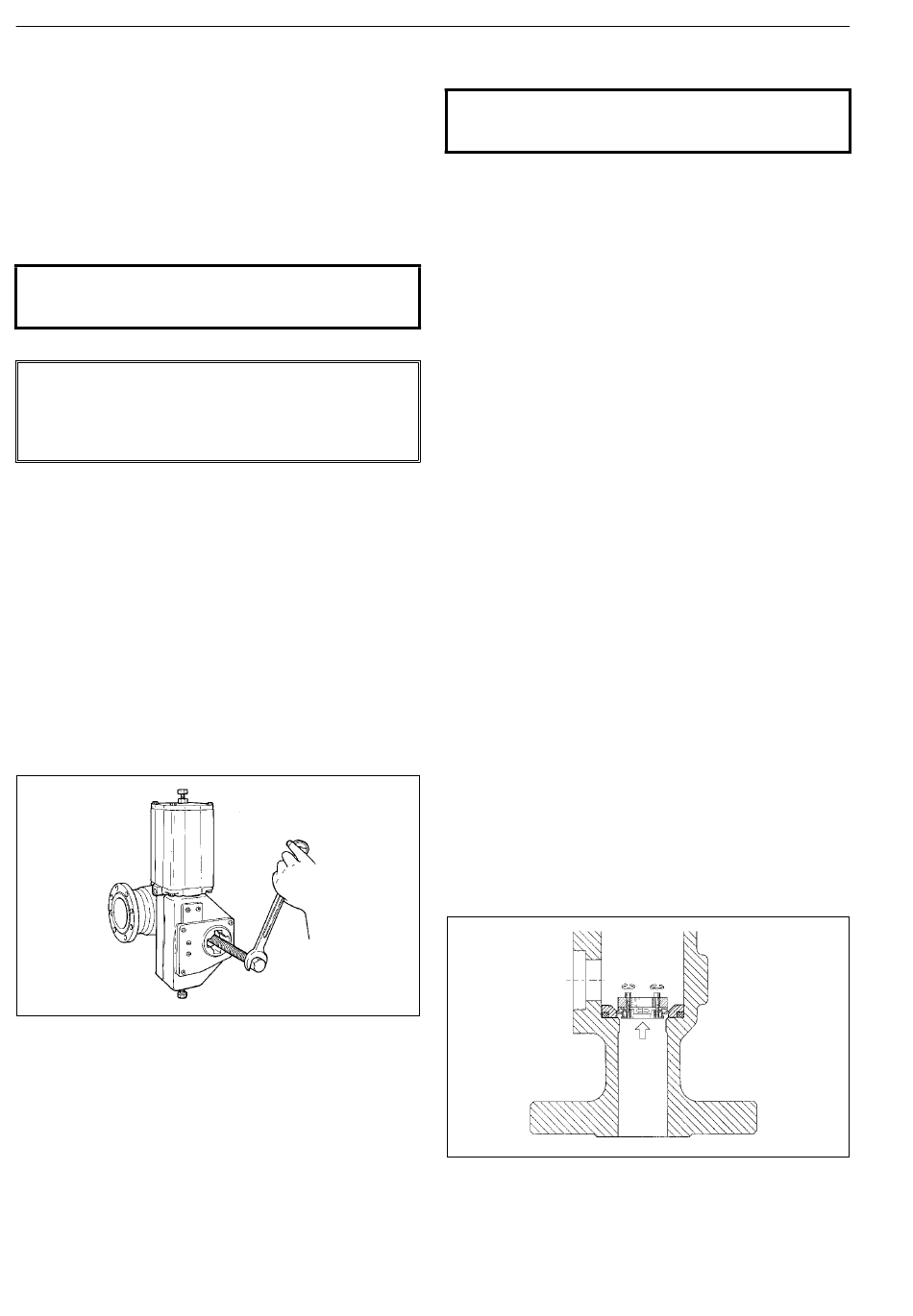

Fig. 16. Separación del actuador con un extractor
4.5 Retirada de la válvula de la tubería
PRECAUCIÓN:
No desmonte la válvula o la quite de la tubería mien-
tras esté presurizada.
▫ Asegúrese de que la válvula no está presurizada y
de que la tubería está vacía. Asegúrese también de
que el medio no puede entrar en la sección de la
tubería donde se efectuará la reparación.
▫ Sujete la válvula cuidadosamente con un elevador.
Coloque las cuerdas con cuidado y desatornille los
pernos embridados de la tubería. Observe el posi-
cionamiento correcto de las cuerdas, vea la Fig. 10.
Baje la válvula.
4.6 Desmontaje de la válvula
4.6.1. Medidas 1" – 1 1/2"
▫ Coloque la válvula en posición recta en el extremo
bridado de la tubería de manera que el tapón del
cuerpo mire hacia arriba. Utilice una superficie de
nivel que no ralle las bridas de la tubería.
▫ Marque las mitades del cuerpo para tener una
correcta orientación al volver a montar la válvula.
▫ Afloje las tuercas del casquillo del prensaestopas
(9). Saque el casquillo del prensaestopas y los ani-
llos de empaquetadura (69).
▫ Afloje los tornillos del retenedor del vástago (8).
Saque el prensaestopas, el sello del retenedor del
vástago (66), el vástago (5) y los cojinetes de
empuje (70, 71).
▫ Desatornille las tuercas de los espárragos del
cuerpo (16).
▫ Retire el tapón del cuerpo (2). Si el asiento (7) no
descansa sobre la bola (3), evite que el asiento se
caiga desde el tapón del cuerpo y sepárelo des-
pués. ¡No ponga los dedos entre el tapón del
cuerpo y la superficie!
Coloque el tapón del cuerpo retirado en la brida de
la tubería.
▫ Retire el asiento bloqueado (7) usando una herra-
mienta para tirar de él, ver Fig. 17. Vea también la
sección 8 "Herramientas".
Fig. 17. Retirada del asiento bloqueado
