GROUPE FUSIBLES
F1 TRS 250mA - T
F2 SLR 250mA - F
F3 ENG 6,3A - F
F4 LGT 1A - F
F5 12V 500mA - F
F6 24V 1A - T
BORNES DEBLO-
CHABLES
GROUPE RELAIS
STATIQUES
DIP
1 2 3
OFF OFF OFF AUTOTEST
OFF ON PERSONNE PRESENTE
ON OFF SEMI-AUTOMATIQUE
ON ON AUTOMATIQUE
3 FERMETURE EN RELACHANT
OFF EXCLUE
ON ENCLENCHEE
4 5 CELLULE PHOTOELECTRIQUE
OFF OFF EN FERMETURE, arrète et attend commandes cellule libre.
OFF ON EN FERMETURE, arrète; referme après 1.0 sec., cellule libre.
ON OFF EN FERMETURE, rouvre; referme après 1.0 sec., cellule libre.
ON ON EN FERMETURE, rouvre; referme après 5.0 sec., cellule libre.
6 CONTACT AUXILIAIRE
OFF Cellule photoélectrique interrompue: contact en cort-circuit
ON Intervention du reverser: contact en court-circuit pendant 500 msec.
7 8 REVERSER
OFF OFF EXCLU
OFF ON EN FERMETURE, arrète et attend les commandes
ON OFF EN FERMETURE, rouvre; attend les commandes
ON ON EN FERMETURE, rouvre; referme après 5.0 sec.
9 ECLAIRAGE BARRIERE
OFF CLIGNOTANT EN MOUVEMENT
ON CLIGNOTANT EN MOUVEMENT ET ECLAIRAGE
D'ACCES AVEC BARRIERE FERMEE
10 RETABLISSEMENT (RESET EXTERIEUR)
OFF EXCLU
ON INCLU

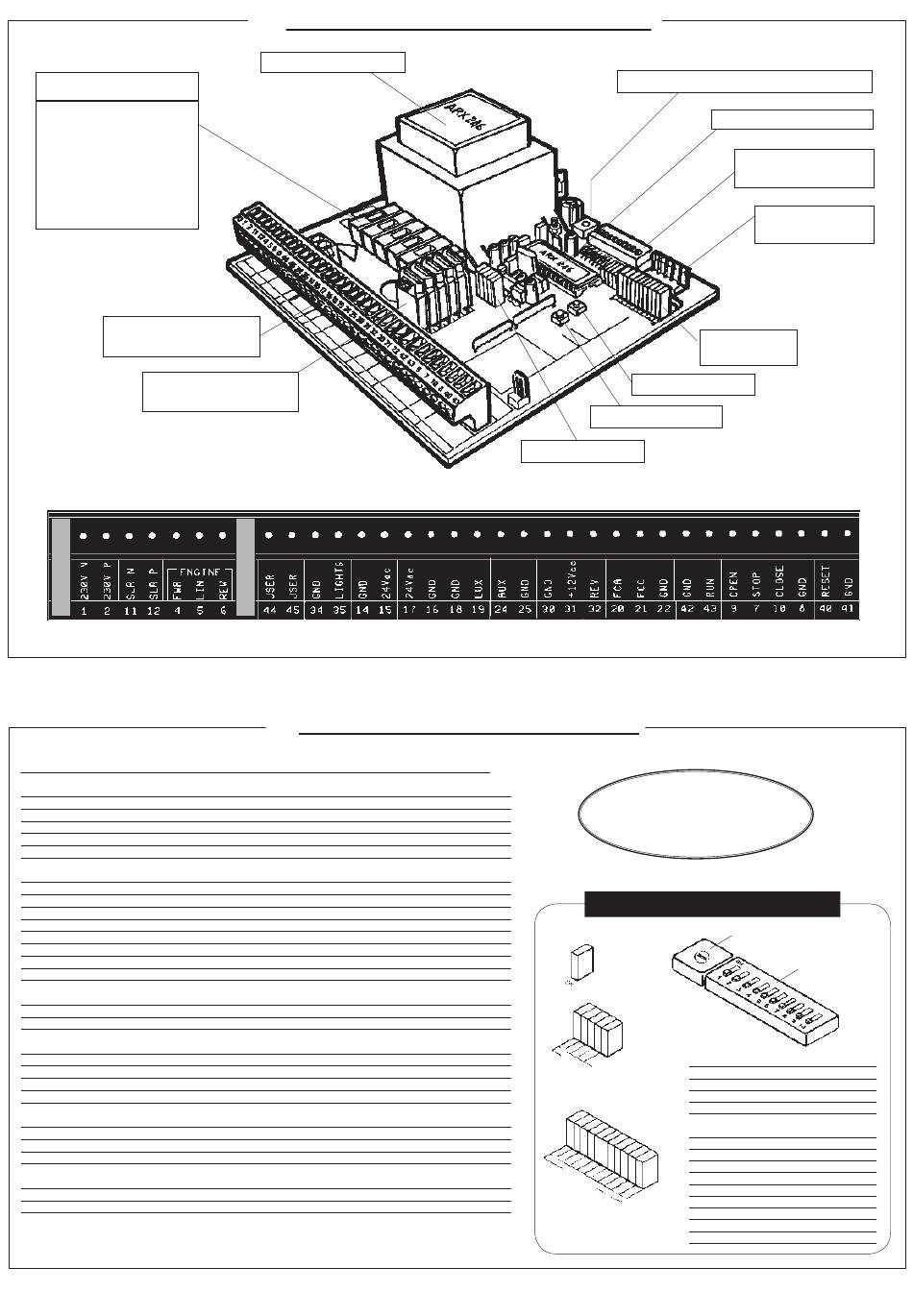

APPAREILLAGE ELECTRONIQUE

7.
TRANSFORMATEUR
8. RÉGLAGE DES COMMUTATEURS
FUNCTION
SERVICE
TOUCHE RESET
LEDS D'ETATS
Après une modifi cation de confi guration des dip-
COMMANDES ET CONTROLES
LED DE TENSION
LED D'ETATS
LED DE CONTROLE
- 18 -
REGLAGE DU TEMPS DE PAUSE
MICROPROCESSEUR
MICRO INTERR.
DE PROGRAMME
CONNECTEUR
LEDS DE
CONTROLE
TOUCHE START
ATTENTION
switches, sauvegarder la modifi cation
par RESET
TRIMMER ( 0-60'')
DE PAUSE
LGT ECLAIRAGE BARRIERE
FWR MOTEUR EN OUVERTURE
LIN MOTEUR EN LIGNE
REW MOTEUR EN FERMETURE
USR CONTACT AUXILIAIRE
LUX CELLULE PHOTOELECTRIQUE
AUX ENTREE AUXILIAIRE
REV REVERSER
FCA FIN DE COURSE OUVERTURE
FCC FIN DE COURSE FERMETURE
RUN POUSSOIR START
OPN POUSSOIR OUVRE
STP POUSSOIR STOP
CLS POUSSOIR FERME
RES RESET
RADIO
DIP-SWITCH DE
PROGRAMME
