Compact Performance
Manual de la parte
electrónica
Módulos CP
Módulos de entrada

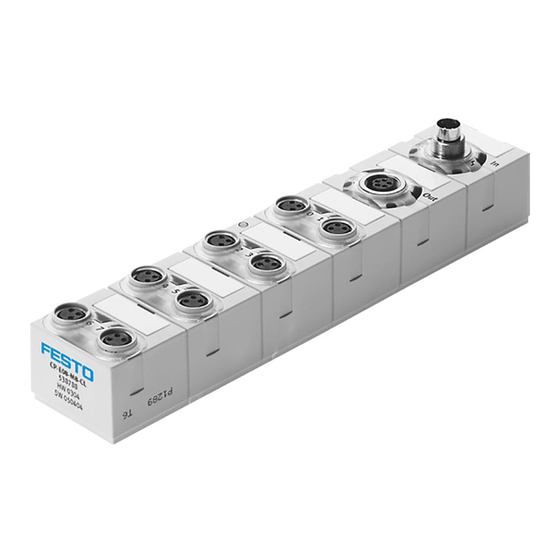

tipo CP−E08−M12−CL
tipo CP−E08−M8−CL
tipo CP−E16−KL−CL
Módulo de salida
tipo CP−A04−M12−CL
Manual
539 301
es 0404NH
[681 793]

Publicidad

Tabla de contenido
loading
