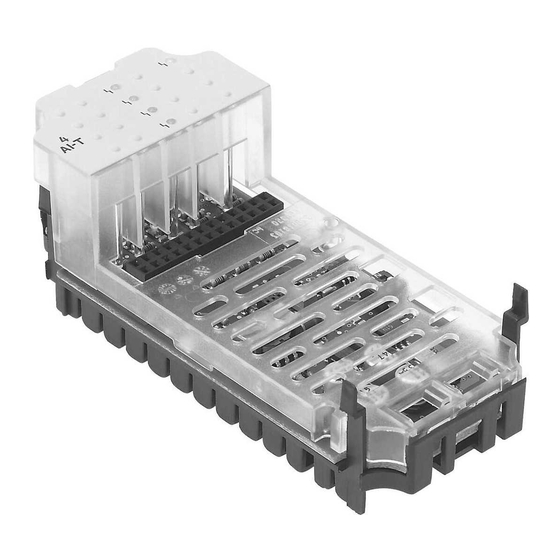

Festo CPX-4AE-T Traducción Del Manual Original
Ocultar thumbs
Ver también para CPX-4AE-T:
- Manual del usuario (62 páginas) ,
- Manual de la parte electrónica (272 páginas) ,
- Manual de instrucciones (231 páginas)
Manuales relacionados para Festo CPX-4AE-T
Resumen de contenidos para Festo CPX-4AE-T
- Página 1 CPX-Terminal Descripción resumida CPX analógicos I/O módulos CPX-4AE-T CPX-4AE-TC – Español 8101740 2018-11e [8101743]...
- Página 2 Traduccion del manual original Documentación del producto Toda la información disponible sobre el producto è www.festo.com/pk Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Internet: http://www.festo.com E-Mail: service_international@festo.com Sin nuestra expresa autorización, queda terminantemente prohibida la repro...
- Página 3 Tenga en cuenta las especificaciones sobre manipu lación de elementos sensibles a las descargas elec trostáticas. Nota Ponga en servicio un terminal CPX sólo cuando se halle completamente montado y cableado. Festo CPX-4AE-T 2018-11e Español...
-
Página 4: Elementos De Conexión E Indicación
Conector eléctrico enchufable LED del módulo I/O Tornillos, par de apriete 0,9 ... 1,1 Nm *) Ejemplo Significado (rojo) – LED de errores del módulo (indicador colectivo de averías) – LED de fallo del canal Festo CPX-4AE-T 2018-11e Español... -
Página 5: Combinaciones De Módulos De I/O Analógicos Y Placas De Alimentación
4AE-TC -M-4-M12x2-5POL • • -AB-4-M12x2-5POL • • -AB-4-M12x2-5POL-R • • -M-8-M12x2-5POL – – -AB-8-M8-3POL – – -AB-8-M8-4POL – – -AB-8-KL-4POL • • -AB-1-SUB-BU-25POL – – -AB-4-HARX2-4POL – • -AB-4-M12-8POL – – Combinables • – No combinables Festo CPX-4AE-T 2018-11e Español... - Página 6 – En los módulos de encadenamiento de material sinté tico utilice tornillos con rosca cortante de laminación – En los módulos de encadenamiento de metal, utilice tornillos con rosca métrica Festo CPX-4AE-T 2018-11e Español...
-
Página 7: Ajuste De Interruptores Dil (Sólo En Cpx-4Ae-T)
No sobrepase la longitud máxima de cable de señal de I/O permitida: – CPX-4AE-T: 10 m (con error de medición máx. 200 m) – CPX-4AE-TC: 10 m (con error de medición máx. 50 m) La precisión de medida de los módulos CPX-4AE-T y 4AE-TC se reduce a partir de una longitud de cable de 10 m y no es posible compensar el error de medición. - Página 8 25 °C. En caso de que la temperatura ambiente real del módulo difiera de este valor de referencia, la compensación interna de la unión influye negativamente en la exactitud de los valores medidos. Festo CPX-4AE-T 2018-11e Español...
- Página 9 Para ello necesita una resistencia Pt-1000 para cada entrada, resistencia que puede adquirir a través de Festo como pieza única (n° de artículo TN 553596). La resistencia Pt-1000 debe montarse muy próxima al punto de conexión (en la clavija o en el borne).
-
Página 10: Datos Técnicos
24 V (electrónica interna), de estar disponible) a menos que se indique lo contrario Módulo de entrada CPX-4AE-T Sensores Pt Sensores Ni (módulo de temperatura) – Canales 2 ó 4 (seleccionables con el inter... - Página 11 Módulo de entrada CPX-4AE-T Sensores Pt Sensores Ni (módulo de temperatura, cont.) – Formato de datos 15 bit + signo, complemento doble, representación binaria en décimas de grados – Tiempo de ciclo del módulo ≤ 250 ms – Supresión de perturbaciones –...
- Página 12 – Error de compensación < ± 0,5 K – Error de linealidad ± 0,02 % (sin escalado) – Precisión de repetición < ± 0,05 % (a 25 °C, respecto al mar gen de entrada) Festo CPX-4AE-T 2018-11e Español...
