6
ES
Conexión a la red de aire comprimido
Conectar la instalación debidamente en la entrada de
gas húmedo y en la salida de gas seco.
Controlar todas las uniones atornilladas en cuanto a
asiento fijo.
Entrada de aire
Air Inlet
Conexión de la tubería de condensados
La conexión de la tubería de condensados tiene lugar
mediante una conexión de enchufe de tubo flexible
de 1/4"
Tratamiento / evacuación de condensados
Como los condensados pueden contener impurezas y
residuos de aceite, éstos deberán recogerse y tratarse
de la manera prescrita y evacuarse. Bajo ningún con-
cepto deberán llegar los condensados a las aguas
residuales o a la tierra.
Para un tratamiento correcto y económico de los con-
densados aconsejamos nuestros sistemas de separa-
ción aceite/agua. Si tienen alguna pregunta, les
rogamos ponerse en contacto con el servicio post-
venta del Donaldson.
Calidad del aire comprimido
El contenido de aceite residual máximo admisible
del aire comprimido antes de la secadora es de
3 ppm. En caso de que los contenidos sean más
altos se debería instalar un filtro previo (PE o FF)
adicional.
Si se transporta aire comprimido exento de aceite
se deberá conectar un adsorbedor de vapor de
aceite AKC después de la secadora.
Se puede obtener aire comprimido estéril mediante
un filtro de aire esterilizado de alto rendimiento
postconectado.
Transporte y
montaje
Montaje
Salida de aire
Air Outlet

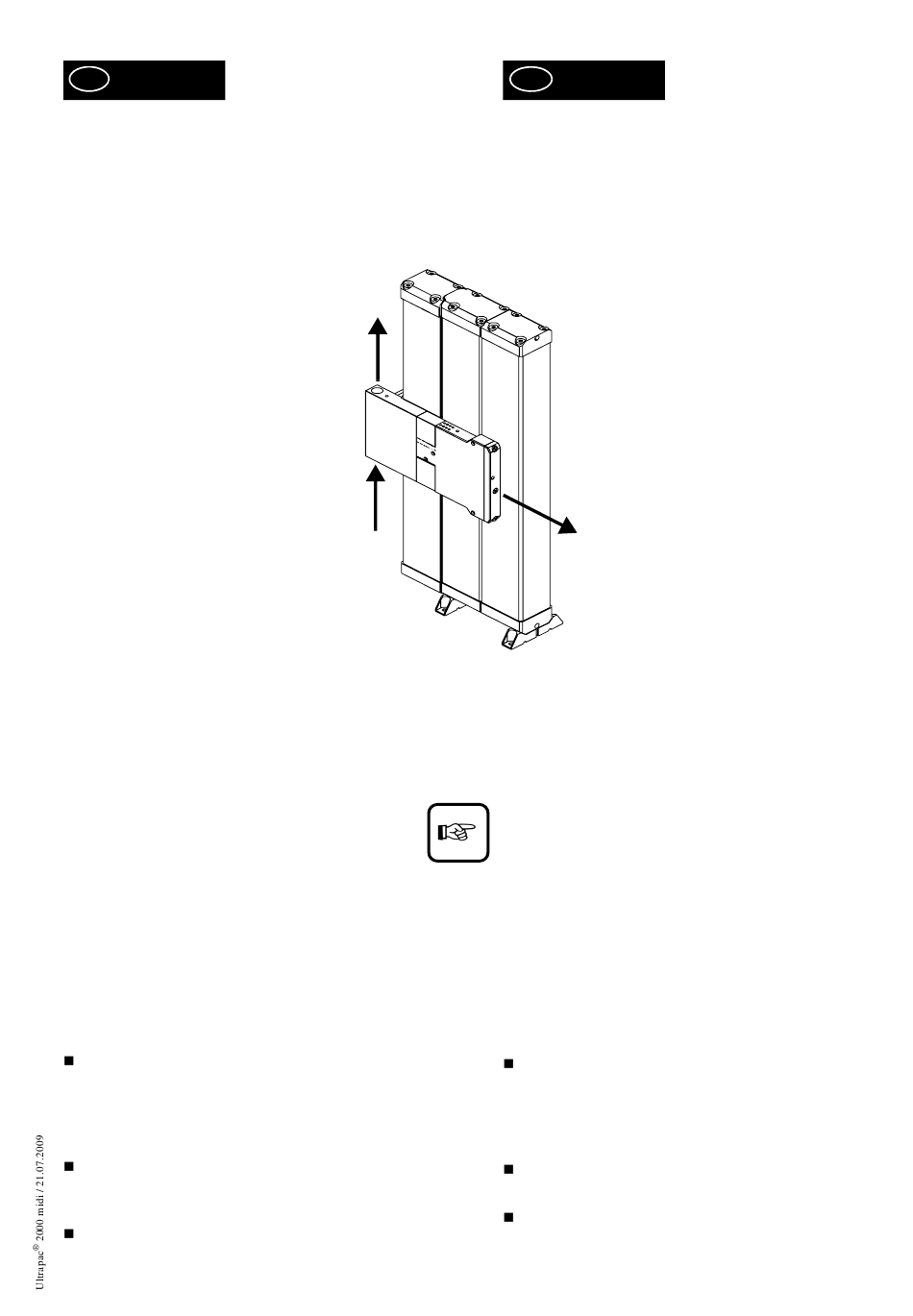

Fig. 4: Conexiones
Fig. 4: Connections
US
Connection to the compressed air network
Connect the unit appropriately to the moist gas inlet
and to the dry gas outlet. Check that all screw
connections have been done up properly.
Salida de condensados
Condensate Outlet
Connection of the condensate discharge line
Connecting of the condensate discharge line is done
by a 1/4"-hose-plug-connection.
Condensate treatment / disposal
Since the condensate contains contaminants and tra-
ces of oil, it must be collected and treated according
to environmental legislation. Under no circumstances
is it to be allowed to get into the waste water or to
soak away into the ground.
We recommend our oil water separator systems for
suitable and economic treatment of the condensate.
Please contact the service section of Donaldson if
you have any questions.
Compressed air quality
The maximum permissible residual oil content in
the compressed air before the dryer is 3 ppm.
An additional prefilter (PE or FF) should be
installed if higher residual oil contents are
encountered.
If oil-free compressed air is required, an AKC oil
vapour adsorber should be installed after the dryer.
If sterile compressed air is required, a high-
performance sterile air filter should be installed
after the dryer.
– 18 –
Transport and
6
Installation
Installation
