Planificación de la conexión a tierra de las pantallas de
los cables en los pasacables del armario

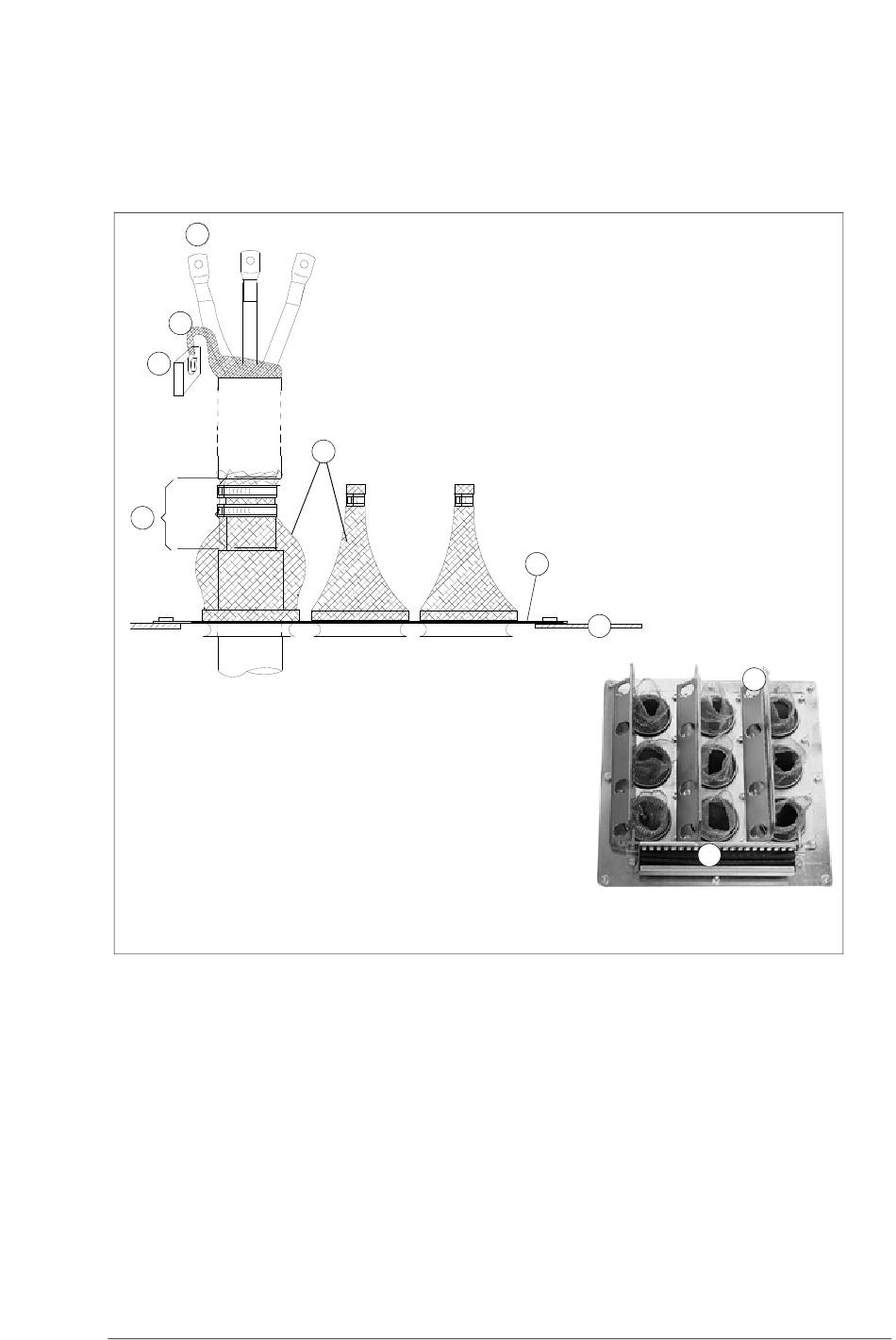

Siga el principio que se muestra a continuación cuando planifique la conexión a tierra de
las pantallas de los cables en los pasacables del armario.
1
2
3
4
1 A los terminales de cables de potencia
2 Apantallamiento del cable
3 Terminal PE (tierra) del armario, panel de cableado o
módulo de convertidor
4 Parte pelada del cable
5 Manguito EMC
6 Placa de acceso al interior
7 Placa base
8 Protección contra tirones
9 Almohadillas de apantallamiento conductoras para los
cables de control
5
Planificación de la instalación del armario 39
6
7
Ejemplo de pasacables
8
9
