Leviton OSM3D-DDW Instrucciones De Instalación

ADVERTENCIAS Y PRECAUCIONES:
• PARA EVITAR DESCARGA ELÉCTRICA, FUEGO, O MUERTE, INTERRUMPA EL PASO DE ENERGÍA
mediante el interruptor de circuito o fusible. ¡asegúrese que el circuito no esté energizado antes de cablear
hacer mantenimientos a la luminaria o cambiar focos!
• ARA EVITAR DESCARGA ELÉCTRICA, FUEGO, MUERTE O DAÑOS A LA PROPIEDAD, NO CONTROLA
una carga en exceso a la especificada. Revise la capacidad de carga para determinar la unidad apropiada
para su aplicación.
• Para instalarse y/o usarse de acuerdo con los códigos eléctricos y normas apropiadas.
DESCRIPCIÓN

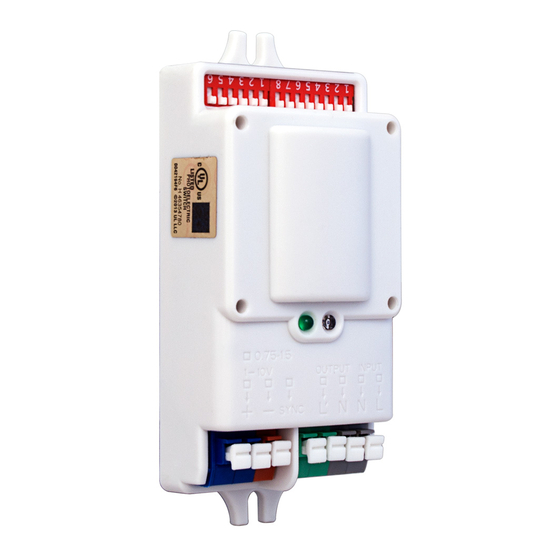

El OSM3D-DDW es un sensor de movimiento de microondas de alta frecuencia de 5.8 GHz, diseñado para ofrecer
ahorros de energía adicionales con una atenuación de 0-10V. Enciende la luz cuando se detecta movimiento y la
apaga después de que expira el Tiempo de Espera programado cuando ya no se detecta movimiento.
Un Sensor de Luz Diurna incorporado lee el valor de luminosidad, de tal manera que el sensor no encenderá
la luz si existe suficiente luz ambiental presente. Añada un Sensor de Luz Diurna externo de 0-10V Leviton
(ODC0P-D0W vendido por separado) para poder captar la luz natural.
El sensor utiliza tecnología de microondas (similar a la tecnología ultrasónica). Las microondas son extremadamente
sensibles, omni-direccionales y pueden penetrar a través de la mayoría de materiales de construcción de un
edificio. Las microondas no pasan a través del metal y éste es el material que se utiliza para controlar la dirección
de la detección de microondas.
CARACTERÍSTICAS
• Conmutación o atenuación automáticas cuando se utiliza en combinación con reactancias o conductores de
LED atenuables de 0-10V.
• Sensor de Luz Diurna incorporado.
• La interfaz de 0-10V puede enlazarse a una fotocélula de bajo voltaje Leviton (ODC0P-D0W vendido por
separado) para poder captar la luz natural.
• Tecnología de detección de microondas de alta frecuencia de 5.8 GHz.
• Su tamaño compacto lo hace adecuado para adaptarse a la mayoría de las lámparas.
• Bloque de terminales de 7 posiciones, de ensamble fácil.
• 2 tipos de instalación, montaje de base y montaje empotrado, adecuados para diferentes tipos de lámparas.
• El Área de Detección, Tiempo de Espera y el Sensor de Luz Diurna pueden programarse con precisión por
medio de interruptores DIP.
• Soporta alturas de montaje más altas de hasta 12 m (40 pies) máximo.
• Área de Detección amplia, con un rango de hasta 16 m (52 pies) de diámetro.
• 5 años de garantía.
Fig. 1
uz de trabajo (LED Verde ENCENDIDO)
0-10V
INCRONIZACIÓN
SALIDA
ENTRADA
Orificio de montaje
FUNCIONES
ENCENDIDO / APAGADO (Diagrama de cableado 1): El sensor encenderá las luces cuando detecte movimiento y las
apagará después de que expire el Tiempo de Espera programado cuando no se detecte movimiento. Un Sensor de Luz
Diurna incorporado lee el valor de luminosidad en el área, de tal manera que el sensor no encenderá las luces si existe
suficiente luz natural presente. El umbral puede ajustarse desde 100 lux hasta 50 lux, 25 lux, 10 lux, 5 lux y 2 lux.
• Cuando hay suficiente luz ambiental presente, el sensor no enciende la lámpara.
• Cuando no hay suficiente luz ambiental, el sensor enciende la lámpara si detecta movimiento.
• Después del Tiempo de Espera programado, el sensor apaga la lámpara cuando no se detecta movimiento.
Atenuación en 3 Pasos (Diagrama de cableado 2): Las luces de 0-10V son controladas por medio de varios sensores
unidos entre sí a través de la conexión de SYNC (SINCRONIZACIÓN). Cuando cualquiera de los sensores detecta
movimiento, se transmite una señal a los otros sensores. Entonces, todas las luces se encienden al mismo tiempo.
• Cuando se detecta movimiento desde cualquier dirección, todas las luces se encienden al mismo tiempo.
• Cuando no se detecta movimiento en el Área de Detección, todas las luces se atenúan al Nivel de Atenuación de
Espera programado al mismo tiempo después de que expira el Tiempo de Espera programado.
• Después del Período de Reserva, las luces se apagan si no se detecta movimiento en el Área de Detección.
• Cuando no se detecta movimiento, todas las luces se apagan.
Captación de Luz Natural (Diagrama de cableado 3): Cuando se utiliza en combinación con un Sensor de Luz Diurna
externo de 0-10V (ODC0P-D0W vendido por separado), el sistema cuenta con controles automatizados que ya sea
APAGAN o ATENÚAN la luz artificial en respuesta a la luz natural disponible en el espacio.
NOTA: El nivel de iluminación predeterminado se programa en el Sensor de Luz Diurna externo de 0-10V.
• Cuando la luz ambiental es más luminosa que el nivel de iluminación predeterminado, la lámpara no se enciende.
• Cuando la luz ambiental es menos luminosa que el nivel de iluminación predeterminado, la lámpara se enciende si
se detecta movimiento.
• Las lámparas se encienden al 100% o se atenúan para mantener el nivel de iluminación predeterminado contra el
nivel de luz ambiental.
• Cuando hay suficiente luz ambiental presente las lámparas se apagan aun cuando se detecte movimiento.
• Cuando no hay suficiente luz ambiental, las luces se ATENÚAN al Nivel de Atenuación de Espera si no se detecta
movimiento después de que expira el Tiempo de Espera, y después se APAGAN cuando termina el Período de
Reserva.
NOTA: El Nivel de Atenuación de Espera se programa en el sensor de movimiento.
ÁREA DE DETECCIÓN
El área de cobertura o campo de visión del OSM3D-DDW está diseñado para cubrir un espacio de 10 M (32 pies)
de radio cuando se monta a una altura típica de 12 M (40 pies) sobre el piso. Este espacio monitoreado tiene la
forma de un cono que irradia desde el centro del sensor.
Patrón de Techo
(3-12 m [10-40 pies] de altura)
75%
50%
25%
10%
8 6 4 2 2 4
(Unidad: m)
© 2017 Leviton Mfg. Co., Inc.
Sensor de Microondas de Alta Frecuencia con 0-10V de Atenuación
400W @ 120VAC - Tungsteno
1000W @ 277VAC - Control/Ballast
Temperatura de Operación: -35°C to 70°C
Clasificación: 120-277VAC 50Hz/60Hz
INSTRUCCIONES DE INSTALACIÓN
Sensor de luz natural de día
Módulo de la antena
Interruptor DIP, Banco 2
(Interruptor Dip # 1-6)
Interruptor DIP, Banco 1
Patrón de Pared
(1-1.8 m [3-6 pies] de altura)
18
16
14
12
10
8
100%
6
100%
75%
4
50%
2
10%
6 8 2 4 6 8 10 12
2
4
6
8
10
12
14
16
18
Para Asistencia Técnica llame al: 1-800-824-3005 (Sólo en EE.UU.) www.leviton.com
No. de Cat. OSM3D-DDW
800W @ 120VAC - Control/Ballast
Humedad Relativa: 20% to 90% no condensadora
ADVERTENCIAS Y PRECAUCIONES:
• Si usted no está seguro acerca de alguna de las partes de estas instrucciones, consulte a un electricista.
• NO trate de desarmar o reparar..
• USE ESTE PRODUCTO SÓLO CON CABLE DE COBRE O REVESTIDO DE COBRE..
NOTA:
• Las microondas no pueden pasar a través de paredes de metal o de ladrillo si tienen un espesor mayor a 20 cm
(7.75 pulgadas). Sí pasarán a través de paredes más delgadas, pero con cierta atenuación.
INSTALACIÓN
INSTALACIÓN
1. ADVERTENCIA: PARA EVITAR DESCARGA ELÉCTRICA, FUEGO, O MUERTE, INTERRUMPA EL PASO DE ENERGÍA
mediante el interruptor de circuito o fusible. ¡asegúrese que el circuito no esté energizado antes de cablear hacer
mantenimientos a la luminaria o cambiar focos!
2. Realice el montaje en una caja de empalmes o gabinete listados únicamente. Existen dos tipos de instalación, montaje de base
(fig. 2) y montaje empotrado (fig. 3), adecuados para diferentes tipos de lámparas. No se suministra el hardware de montaje.
®
3. Conecte los cables de acuerdo al Diagrama de Cableado adecuado de la siguiente manera:
- ENTRADA: Pele los cables aproximadamente .95 cm (3/8") e insértelos dentro de las terminales a presión. Cable Vivo de
Línea en la terminal de ENTRADA marcada como L. Cable Neutro de Línea en la terminal de ENTRADA marcada como N.
- SALIDA: Pele los cables aproximadamente .95 cm (3/8") e insértelos dentro de las terminales a presión. Cable Vivo de
Carga en la terminal de SALIDA marcada como L. Cable Neutro de Carga en la terminal de SALIDA marcada como N.
- 0-10V: Pele los cables aproximadamente .95 cm (3/8") e insértelos dentro de las terminales a presión. Cable 0-10V +
(Violeta) en la terminal 0-10V marcada como +. Cable 0-10V - (Gris) en la terminal 0-10V marcada como -.
- SINCRONIZACIÓN: Pele los cables aproximadamente .95 cm (3/8") e insértelos dentro de las terminales a presión. La
terminal/ cable de sincronización conecta sensores múltiples entre sí para las funciones de captación de luz natural y
atenuación en 3 pasos.
NOTA: Las terminales a presión aceptan cable #22 - #16 AWG.
4. Restablezca el suministro de energía al disyuntor o fusible.
NOTA: Espere aproximadamente dos minutos para la carga. Si las luces se ENCIENDEN y el LED parpadea al mover una mano
frente al sensor, significa que la unidad fue instalada de manera correcta. Si la operación es diferente, consulte la Sección de
Detección y Corrección de Fallas. El sensor está configurado de fábrica para funcionar sin necesidad de realizar ajustes.
Fig. 2 (Montaje de base)
Caja
Tornillos de Montaje (x2)
NOTA: No se suministra el hardware de montaje.
AJUSTES
(Interruptor Dip # 1-8)
El Área de Detección, Tiempo de Espera, Período de Reserva, Sensor de Luz Diurna y Nivel de Atenuación de
Espera pueden programarse utilizando los interruptores DIP en el sensor.
NOTA: Al reducir el Área de Detección también se reducirá la sensibilidad. Ajuste los interruptores DIP según sea
Orificio de montaje
necesario para su aplicación específica.
Fig. 4
ON
1 2
ON ON
ON -
- ON
- -
Fig. 5
ON
3 4
ON ON
- ON
ON -
- -
ON ON
- -
Fig. 6
ON
6 7
ON ON
- ON
ON -
- -
- ON
- -
Fig. 7
ON
1 2
- -
- -
- ON
- -
- ON
ON -
- -
Fig. 8
ON
5 6
ON ON
- ON
ON -
- -
SOLUCIÓN DE PROBLEMAS
• Las luces no se encienden
- El sensor está cableado incorrectamente, confirme que el cableado del sensor se realice de manera correcta y
realice una inspección visual por posibles problemas.
14 16 18 - Se seleccionó incorrectamente el ajuste del Sensor de Luz Diurna, ajuste la configuración.
• Las luces no se apagan
- El sensor está cableado incorrectamente, confirme que el cableado del sensor se realice de manera correcta y
realice una inspección visual por posibles problemas.
- Asegúrese de que la lámpara esté instalada con un espacio de al menos 30 cm (1 pie) entre la lámpara y las
superficies reflectantes circundantes, es decir, paredes de metal, cristal o concreto.
- Se configuró incorrectamente el Área de Detección, ajuste los interruptores DIP #1-2, Banco 1.
• Las luces se apagan y se prenden demasiado rápido
- Se configuró incorrectamente el Área de Detección, ajuste los interruptores DIP #1-2, Banco 1.
(Unidad: m)
- Se configuró incorrectamente el Tiempo de espera, ajuste los interruptores DIP #3-5, Banco 1.
Fig. 3 (Montaje empotrado)
NOTA: Dimensiones de abertura de la antena
0.98 in. x 1.38 in. (2.48 cm x 3.50 cm)
Sensor
Caja
Área de Detección: Interruptores: DIP #1-2, BANCO 1
100% La sensibilidad puede reducirse del 100% al 75%, 50% ó 10%
seleccionando la combinación correcta de los ajustes del interruptor
75%
DIP mostrados (fig. 4).
50%
10%
Tiempo de Espera: Interruptores: DIP #3-5, BANCO 1
5
ON 5s La cantidad de tiempo que la luz permanece al 100% después de que
no se detecta movimiento. El tiempo puede ajustarse desde 5 segundos
ON 5min
a 5 minutos, 10 minutos, 20 minutos, 30 minutos y + seleccionando la
ON 10min
combinación correcta de los ajustes del interruptor DIP mostrados (fig. 5).
ON 20min
NOTA: Cuando se programa en + la función del sensor se
- 30min
inactivará.
- +
Período de Reserva: Interruptores: DIP #6-8, BANCO 1
8
ON 0s La cantidad de tiempo que la luz permanece al Nivel de Atenuación de
Espera antes de apagarse por completo en ausencia de movimiento.
ON 5s
El tiempo puede ajustarse desde 1 hora a 30 minutos, 10 minutos, 5
ON 5min
minutos, 5 segundos, 0 segundos y + seleccionando la combinación
ON 10min
correcta de los ajustes del interruptor DIP mostrados (fig. 6).
- 1hr
NOTA: Cuando se programa en 0 segundos, la luz se ENCIENDE/
- +
APAGA únicamente.
NOTA: Cuando se programa en + el Nivel de Atenuación de
Espera se mantendrá hasta que se detecte movimiento.
Sensor de Luz Diurna: Interruptores: DIP #1-4, BANCO 2
3 4
ON ON 2 lux El sensor puede programarse para permitir que la luz ilumine
únicamente por debajo de un umbral de luminosidad ambiental
- ON 5 lux
definida. El umbral puede ajustarse desde 100 lux a 50 lux, 25 lux,
ON - 10 lux
10 lux, 5 lux y 2 lux. Cuando se programa en Desactivar, el Sensor
ON - 25 lux
de Luz Diurna ENCENDERÁ la luz cuando se detecte movimiento
- - 50 lux
independientemente del nivel de la luz ambiental (fig. 7).
- - 100 lux
NOTA: El Sensor de Luz Diurna está activo únicamente cuando la
- - Disable
luz está apagada por completo.
NOTA: Esta opción debe ser programada en Desactivar si se utiliza
un Sensor de Luz Diurna externo de 0-10V (ODC0P-D0W vendido
por separado).
Nivel de Atenuación de Espera: Interruptores: DIP #5-6, BANCO 2
El nivel de atenuación predeterminado al que cambiaran las luces
50%
cuando expire el Tiempo de Espera (fig. 8).
30%
20%
10%
DI-001-OSM3D-45A
ESPAÑOL
Sensor
Tornillos de
Montaje (x4)
DI-001-OSM3D-45A
