Cableado de E/S – Transmisores modelo 2400S analógicos
3.4.4

Cableado de la entrada discreta

El cableado de la entrada discreta depende de si usted usará alimentación interna o externa.
Los siguientes diagramas son ejemplos de cableado adecuado para estas configuraciones:
Alimentación interna – Figura 3-13
Alimentación externa – Figura 3-14
Si se configura alimentación externa, la alimentación puede ser suministrada por un PLC u otro
dispositivo, o por una entrada directa de CC. Vea la Tabla 3-2 para los rangos de voltaje de entrada.
Tabla 3-2
Rangos de voltaje de entrada para alimentación externa
VCC
3–30
0–0,8
0,8–3

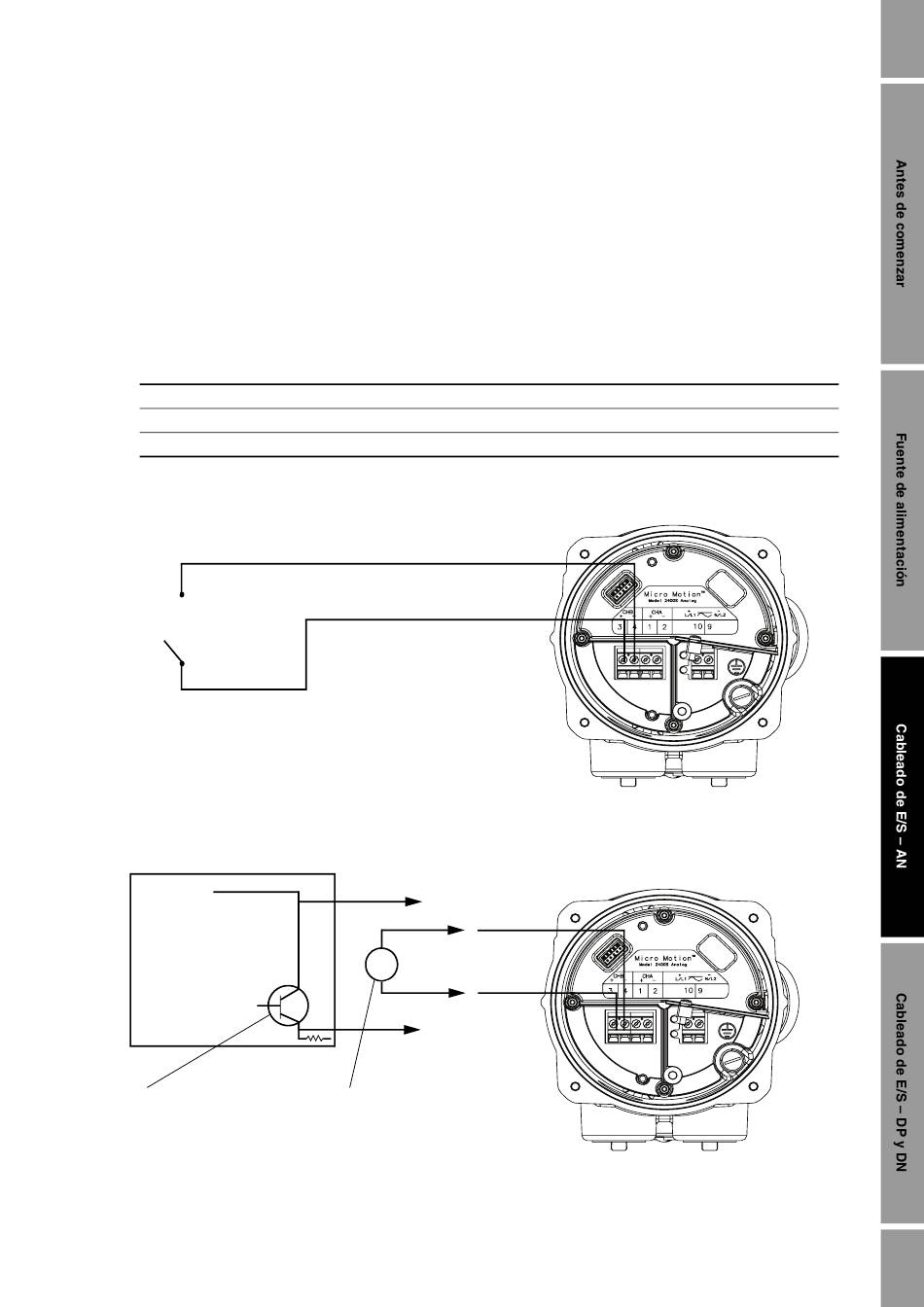

Figura 3-13
Cableado de la entrada discreta – Alimentación interna
Figura 3-14
Cableado de la entrada discreta – Alimentación externa
PLC u otro
dispositivo
VCC
(vea la Tabla 3-2)
Manual de instalación
+
O
Entrada directa de CC
(vea la Tabla 3-2)
Rango
Nivel alto
Nivel bajo
No definido
+
+
19
