VIKTIGT: Innan ni sätter på svetsapparaten måste ni på nytt
kontrollera att spänning och frekvens på matarnätet motsva-
rar data på märkplåten.

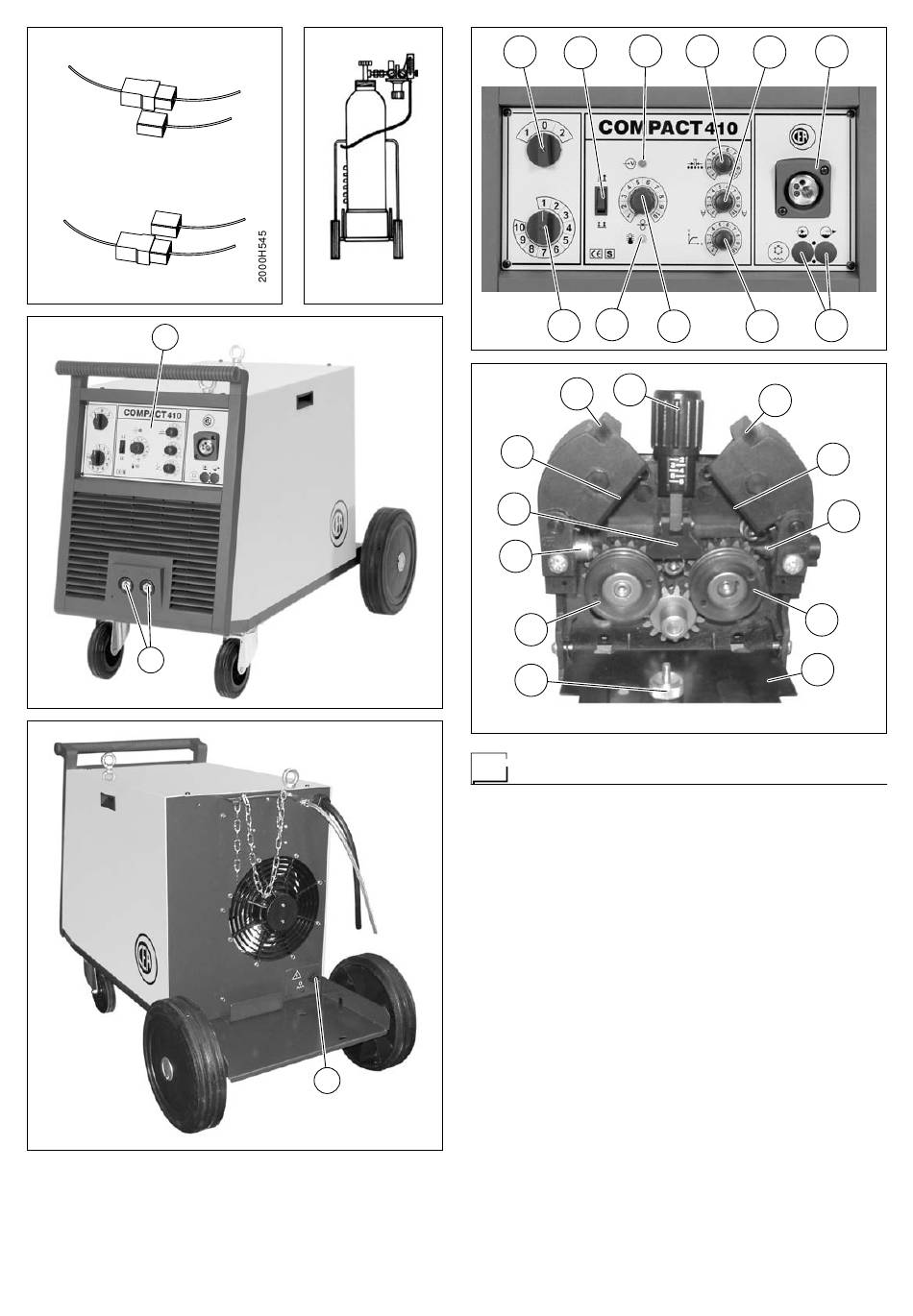

• Sätt igång svetsen genom att vrida skalaomkopplaren
(Pos. 1, Fig. F) till läge 1.
• När den gröna LED-lampan tänds (Pos. 3, Fig. F) betyder det
att svetsmaskinen är i funktion och färdig för användning.
• Placera svetsspänningens kommutator (Pos. 11, Fig. F) på
det mest lämpliga läget för arbetet som ska utföras.
• Tag bort munstycket och trådledaren från svetsbrännaren för
att möjliggöra fri utmatning av tråden under laddningen. Kom
ihåg att detta måste passa till trådens diameter .
• Reglera trådhastigheten på potentiometern til pos. 3 (Pos. 9,
Fig. F).
• Tryck på skärbrännarens manöverknapp tills tråden kommer
ut ur skärbrännaren.
• Skruva på utloppsmunstycket igen i änden på skärbränna-
3
ren.
• Sätt på rätt gasmunstycke.
• Skydda gasmunstycket och trådmunstycket på svetsbrän-
naren från svetsstänk.
• Anslut jordledningsklämman till stycket som ska svetsas (se
Fig. H).
• Svetsaggregatet är klart för svetsning.
• För att starta svetsningen, närma dig punkten som ska svet-
sas och tryck på knappen på svetsbrännaren.
• När svetsningen har avslutats, avlägsna resterna, stäng av
maskinen och stäng gasbehållaren.
