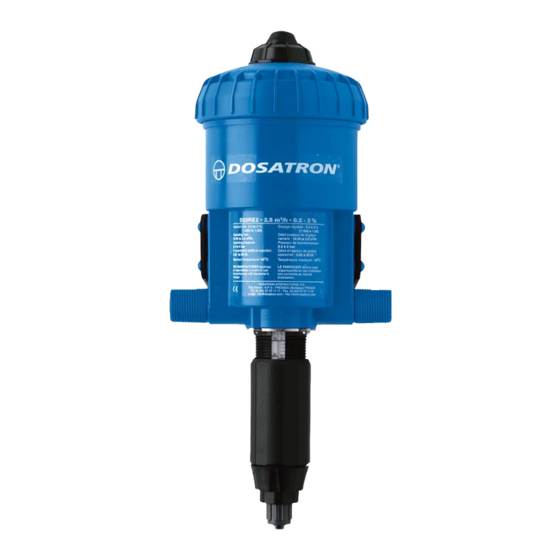

dosatron D 25 F Manual De Utilización
Ocultar thumbs
Ver también para D 25 F:
- Manual de utilización (90 páginas) ,
- Manual de utilización (135 páginas) ,
- Manual de utilización (135 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
2.5 m
manuel d'utilisation
owner's manual
gebrauchsanweisung
manuale d'uso
manual de utilización
gebruiksaanwijzing
Manual de utilização
3
/h - 11 GPM
D 25 F
D 25 F 1
D 25 F 0.2
D 25 F 2
D 25 RE 1500
D 25 RE 09
D 25 RE 2
D 25 GL 2
D 25 RE 4
D 25 RE 5
D 25 RE 10
D 25 RE 2 IE
D 25 RE 5 IE
D 25 RE 10 IE
D 25 RE 2 IE PO
Publicidad
Tabla de contenido
Manuales relacionados para dosatron D 25 F
Resumen de contenidos para dosatron D 25 F
- Página 1 D 25 F 2.5 m /h - 11 GPM D 25 F 1 D 25 F 0.2 D 25 F 2 D 25 RE 1500 D 25 RE 09 D 25 RE 2 D 25 GL 2 D 25 RE 4...
-
Página 2: Serviço De Apoio Ao Cliente
Rue Pascal - B.P. 6 - 33370 TRESSES (BORDEAUX) - FRANCE Tel. 33 (0)5 57 97 11 11 - Fax. 33 (0)5 57 97 11 29 / 10 85 e.mail : info@dosatron.com - http://www.dosatron.com NORTH & CENTRAL AMERICA : DOSATRON INTERNATIONAL INC. -
Página 3: Importante
DOSATRON. Este DOSATRON se revelará, con el tiempo, un aliado de los más fieles. Una limpieza regular garantizará un funcionamiento en el cual la palabra avería ya no tendrá... -
Página 4: Tabla De Contenido
Índice INSTALACIÓN PÁGINA Recomendaciones ............ 6 Montaje del Dosatron ..........9 Recomendaciones de instalación ......12 PUESTA EN SERVICIO Primera puesta en servicio ........13 MANTENIMIENTO Recomendaciones ............. 14 Vaciado del Dosatron ..........14 Conexión del tubo de aspiración .......15 Conexión de la inyección externa ......15 Ajuste de la dosificación para los modelos regulables ..15... -
Página 5: Dimensiones
[lbs] COMPOSICIÓN DEL PAQUETE : 1 DOSATRON / 1 soporte mural para DOSATRON / 1 tubo de aspiración para la solución / 1 filtro de aspiración / 1 tubo de inyección por los modelos “IE” / manual de utilización ©... -
Página 6: Dimensiones Del Embalaje
6 5/16 DIMENSIONES DEL EMBALAJE : 52 x 16.8 x 17.5 cm [20 1/2" x 6 5/8" x 6 7/8"] PESO DEL PAQUETE : 1.7 kg aproximadamente [~ 3.7 US lbs] © © DOSATRON INTERNATIONAL / 4 DOSATRON INTERNATIONAL / 4... -
Página 7: Preciso, Sencillo Y Fiable
Preciso, sencillo y fiable Instalado en una red de agua, el DOSATRON funciona sin elec- tricidad : utiliza la presión del agua como fuerza motriz. Así accionado, aspira el producto concentrado en un recipiente, lo dosifica al porcentaje deseado, lo homogeneiza en la cámara mezcladora con el agua motriz. -
Página 8: Instalación
DOSATRON, herramientas adecuadas, ropa de existe el riesgo de retorno de agua protección y gafas de seguridad al DOSATRON ; por lo tanto, se cuando trabaje con el material recomienda instalar una válvula y proceda a la instalación para antirretorno aguas abajo del aparato. -
Página 9: Aguas Cargadas
- En caso de que un DOSATRON dosificación. Se recomienda verificar alimente varios sectores, accionar periódicamente que el producto concentrado por dosificar va siendo las electroválvulas simultáneamente aspirado en el DOSATRON. -
Página 10: Lugar De La Instalacion
4- LUGAR DE LA INSTALACION - El DOSATRON y el concentrado que hay que dosificar deben ser fácil de acceso. Su instalación no debe presentar ningún riesgo de polución o de contaminación. - Se recomienda marcar todas las tuberías de agua señalando que el agua contiene aditivos, mencionar : “... -
Página 11: Montaje Del Dosatron
MONTAJE DEL DOSATRON EL MONTAJE DEBE HACERSE truyen los orificios de su DOSATRON SIN HERRAMIENTAS antes de conectarlo a la red de agua. El DOSATRON se entrega con : La conexión del aparato a la red - un soporte mural, de agua puede realizarse mediante - un tubo de aspiración con filtro. -
Página 12: Modelos Con Inyeccion Externa (Ie)
MODELOS CON INYECCION EXTERNA (IE) Para los modelos Inyección Externa (IE) que permiten de trabajar con ciertos concentrados corrosivos, el Dosatron se entrega con un sub.-conjunto inyección externa (Fig. 2-D). ATENCION : no hacer fuerza para atornillar los elementos ! Fig. -
Página 13: Lo Que Debe Hacer
MONTAJE DEL DOSATRON (continuación) El DOSATRON se entrega con un tubo de aspiración que permite su uso con un recipiente de gran capacidad. Este tubo debe estar provisto obligatoriamente del filtro de aspiración. Para la conexión de este tubo, véase el anexo correspondiente. -
Página 14: Recomendaciones De Instalación
Fig. 4 CAUDAL EXCESIVO (a título indicativo) Si el DOSATRON realiza más de 40 pistónadas, o sea 20 ciclos en 15 segundos, se encontrará en una situación de CAUDAL EXCESIVO ; entonces tendrá que escoger un DOSATRON de mayor capacidad de caudal de agua. -
Página 15: Puesta En Servicio Del Dosatron
Una vez realizado el arranque, ajustar al valor deseado, (véase § AJUSTE DE LA DOSIFICACIÓN). El DOSATRON puede estar equipado en su parte alta con una función de by-pass (material opcional) : - By-pass en posición ON, el DOSATRON funciona y aspira producto. -
Página 16: Mantenimiento
RECOMENDACIONES 1 - Cuando utiliza productos solubles 2 - Antes de volver a poner el disolvidos, se recomienda desmontar DOSATRON en servicio a principios periódicamente la parte dosificación de temporada, extraer el pistón completa, (véase : motor y sumergirlo en §... -
Página 17: Conexión Del Tubo De Aspiración
CONEXIÓN DEL TUBO DE ASPIRACIÓN En caso de una conexión a un DOSATRON ya utilizado, consultar imperativemente § PRECAUCCIONES. - Desenroscar la tuerca cónica (Fig. 9-E) colocada debajo de la parte dosificación e introducir el tubo de aspiración en la tuerca. -
Página 18: Conversiones - Medidas Internacionales
CONSEJO : Antes de cualquier desmontaje de la parte dosificación se aconseja hacer funcionar el DOSATRON aspirando agua clara para aclarar el sistema de inyección. Esto evita cualqier riesgo de contacto con los productos que pueden estar Fig. 13 en la parte dosificación. -
Página 19: Limpieza Y Remontaje De La Válvula De Aspiración
- Desmontar el tubo de aspiración para la solución, retirar la parte dosificación como mencionado al capítulo precedente. - Cambiar las juntas, de la válvula y del racor inferior. - Volver a montar en el orden inverso al desmontaje © DOSATRON INTERNATIONAL / 17... -
Página 20: Cambio Del Pistón Motor
Fig. 18 Modelos Modelos D 25 F 0.2 - RE 5 - RE 10 D 25 F - F1- F 2 - RE 1500 - RE 2 - Desenroscar la campana manualmente (Fig. 19-C) y retirarla. - Sacar el pistón motor (Fig. -
Página 21: Denominación/Referencia
K = Ácidos corrosivos (>15%) Color : - = Azul [PP] P = Blanco [PVDF] R = Rojo [PP] V = Verde [PP] J = Amarillo [PP] O = Naranja [PP] PO: POLÍMEROS Otras extensiónes (especificar) © DOSATRON INTERNATIONAL / 19... -
Página 22: Posibles Incidencias
Tubo de aspiración Limpiar o cambiar. obstruido o filtro atascado. Junta de la válvula de Limpiar o cambiar. aspiración desgastada, mal montada o sucia. © © DOSATRON INTERNATIONAL / 20 DOSATRON INTERNATIONAL / 20... - Página 23 Ponerla correctamente, el cuerpo y la estropeada, mal limpiar el asiento de la campana montada o ausente. junta o cambiar. DOSATRON INTERNATIONAL RECHAZA CUALQUIER RESPONSABILIDAD EN CASO DE UTILIZACIÓN NO CONFORME CON LAS INSTRUCCIONES TÉCNICAS. © DOSATRON INTERNATIONAL / 21...
-
Página 24: Garantia
Esta garantía no cubre los efectos DOSATRON INTERNATIONAL S.A.S. derivados de una mala utilización del equipo, del uso de herramientas No dude en entrar en contacto con inapropiadas, de un defecto de nuestro distribuidor o con Dosatron instalación mantenimiento, para cualquier servicio post-venta. © ©... -
Página 25: Conocer Su Caudal
CONOCER SU CAUDAL UN MÉTODO SENCILLO EL DOSATRON SE COMPONE : En su movimiento de vaivén, el pistón motor produce las pistónadas siguientes : De un motor hydráulico volumétrico de pistón de accionamiento : de un pistón dosificador. 2 pistonadas = 1 ciclo motor... - Página 26 Courbes Curves Diagramm Curva Curvas Grafiek Krzywe Gráficos © DOSATRON INTERNATIONAL / 22...
- Página 27 Pertes de charge Pressure loss Druckverlust Perdite di carico Perdidas de carga Drukverlies Krzywe Curvas ..........23 - 30 © DOSATRON INTERNATIONAL / 23...
- Página 28 D 25 F Pertes de charges - Pressure loss - Druckverlust > in PSI Perdite di carico - Perdidas de carga - Drukverlies > in Bar (kgf/cm © DOSATRON INTERNATIONAL / 24...
- Página 29 D 25 F 2 Pertes de charges - Pressure loss - Druckverlust > in PSI Perdite di carico - Perdidas de carga - Drukverlies > in Bar (kgf/cm © DOSATRON INTERNATIONAL / 25...
- Página 30 D 25 F 08 Pertes de charges - Pressure loss - Druckverlust > in PSI Perdite di carico - Perdidas de carga - Drukverlies > in Bar (kgf/cm © DOSATRON INTERNATIONAL / 26...
- Página 31 D 25 RE 1500 Pertes de charges - Pressure loss - Druckverlust > in PSI Perdite di carico - Perdidas de carga - Drukverlies > in Bar (kgf/cm © DOSATRON INTERNATIONAL / 27...
