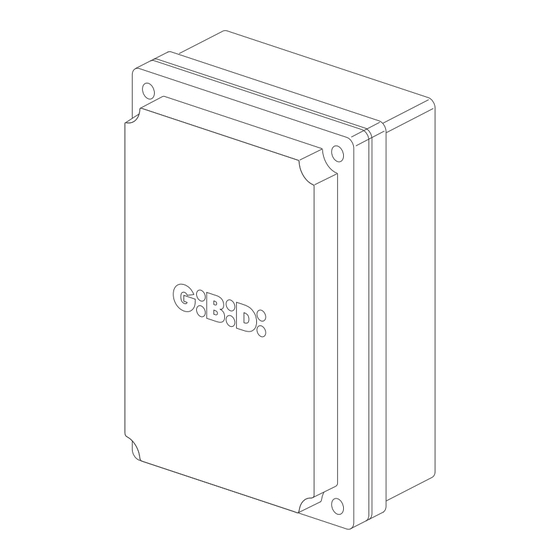

GiBiDi F4 PLUS Instrucciones Para La Instalación
Equipo electrónico
Ocultar thumbs
Ver también para F4 PLUS:
- Manual tecnico (30 páginas) ,
- Instrucciones para la instalación (61 páginas) ,
- Instrucciones para la instalación (60 páginas)
Manuales relacionados para GiBiDi F4 PLUS
Resumen de contenidos para GiBiDi F4 PLUS
- Página 1 F4 PLUS Equipo electrónico F4 PLUS (AS05850) INSTRUCCIONES PARA LA INSTALACIÓN...
-
Página 2: Características Técnicas
Dip switch de exclusión de las entradas FINAL DE CARRERA y FOTOCÉLULA, si no se utilizan. Ÿ Gracias por haber elegido GIBIDI. LEA ATENTAMENTE ESTE MANUAL ANTES DE PROCEDER CON LA INSTALACIÓN. ADVERTENCIAS: Este producto ha sido probado en GI.BI.DI., la cual ha comprobado la perfecta correspondencia de sus características con las directivas vigentes. -
Página 3: Advertencias Para La Instalación
F4 PLUS 3 - ADVERTENCIAS PARA LA INSTALACIÓN • Antes de proceder con la instalación, hay que preparar aguas arriba de la instalación un interruptor magnetotérmico y diferencial con capacidad máxima de 10A. El interruptor debe garantizar una separación omnipolar de los contactos con una distancia de apertura mínima de 3 mm. -
Página 4: Conexiones Eléctricas: Tableros De Bornes
F4 PLUS 5 - CONEXIONES ELÉCTRICAS: TABLEROS DE BORNES Borne Posición Señal Descripción Conexión motor 1 (apertura) Conexión motor 1 (común) Conexión motor 1 (cierre) Conexión motor 2 (apertura) Conexión motor 2 (común) Conexión motor 2 (cierre) Salida (FASE) LUZ DE CORTESÍA cuando dip9=off - Salida fija para LUZ INTERMITENTE cuando dip9=on Salida (NEUTRO) LUZ DE CORTESÍA cuando dip9=off -... -
Página 5: Fusibles De Protección
F4 PLUS 6 - FUSIBLES DE PROTECCIÓN Descripción Posición Valor Tipo Protege la tarjeta electrónica y los motores. RÁPIDO Protege la tarjeta electrónica y los accesorios. 160mA RÁPIDO 7 - LED DE SEÑALIZACIÓN Señal Color Descripción Siempre encendido. Se apaga cuando se alcanza el FINAL DE CARRERA DE... - Página 6 F4 PLUS 8 - DIP SWITCH DIP1 Las configuraciones se memorizan durante la fase de reposo (cancela cerrada). Las configuraciones POR DEFECTO se distinguen por el fondo de la casilla de color gris Descripción Función Estado Cuando se intercepta la fotocélula, tanto en apertura como en cierre, el movimiento de la cancela se bloquea hasta que la fotocélula es liberada.
- Página 7 F4 PLUS 8 - DIP SWITCH DIP1 Descripción Función Estato Excluye la entrada final de carrera. FINAL DE CARRERA DIP 4 APERTURA MOTOR 1 Habilita la entrada final de carrera. Excluye la entrada final de carrera. FINAL DE CARRERA DIP 5 Si el equipo sólo tiene un motor y se utilizan...
-
Página 8: Regulación De Los Compensadores
F4 PLUS 9 - DIP SWITCH DIP2 DIP2_3 NO UTILIZADOS DIP2_4 10 - REGULACIÓN DE LOS COMPENSADORES Compensador Por defecto Descripción Si se gira en sentido horario regula (aumenta) del 25% al 100% el par de los motores. Durante los FORCE primeros 3 segundos interviene el punto de arranque con potencia al 100%. - Página 9 F4 PLUS DESRCIZIONE MENU ( A ) 12 - RESUMEN DE LAS SEÑALIZACIONES DE LA LUZ INTERMITENTE Dispositivo Señalización Efecto Banda sensible interceptada antes del movimiento 3 destellos lentos Puerta bloqueada NOTAS...
-
Página 10: Declaración De Conformidad Ce
F4 PLUS Declaración de conformidad CE El fabricante: GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY Declara que los productos: EQUIPO ELECTRÓNICO F4PLUS Son conformes con las siguientes Directivas CEE: Directiva LVD 2006/95/CE y sucesivas modificaciones; •... - Página 11 F4 PLUS NOTAS...
- Página 12 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: info@gibidi.com w w w . g i b i d i . c o m...
