Instalación en techos de concreto
• El concreto tiene que tener una densidad mínima de 2,000 psi. Es posible que un concreto de
menos densidad no sostenga el anclaje para concreto.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del
equipo y todos los fijadores y componentes.

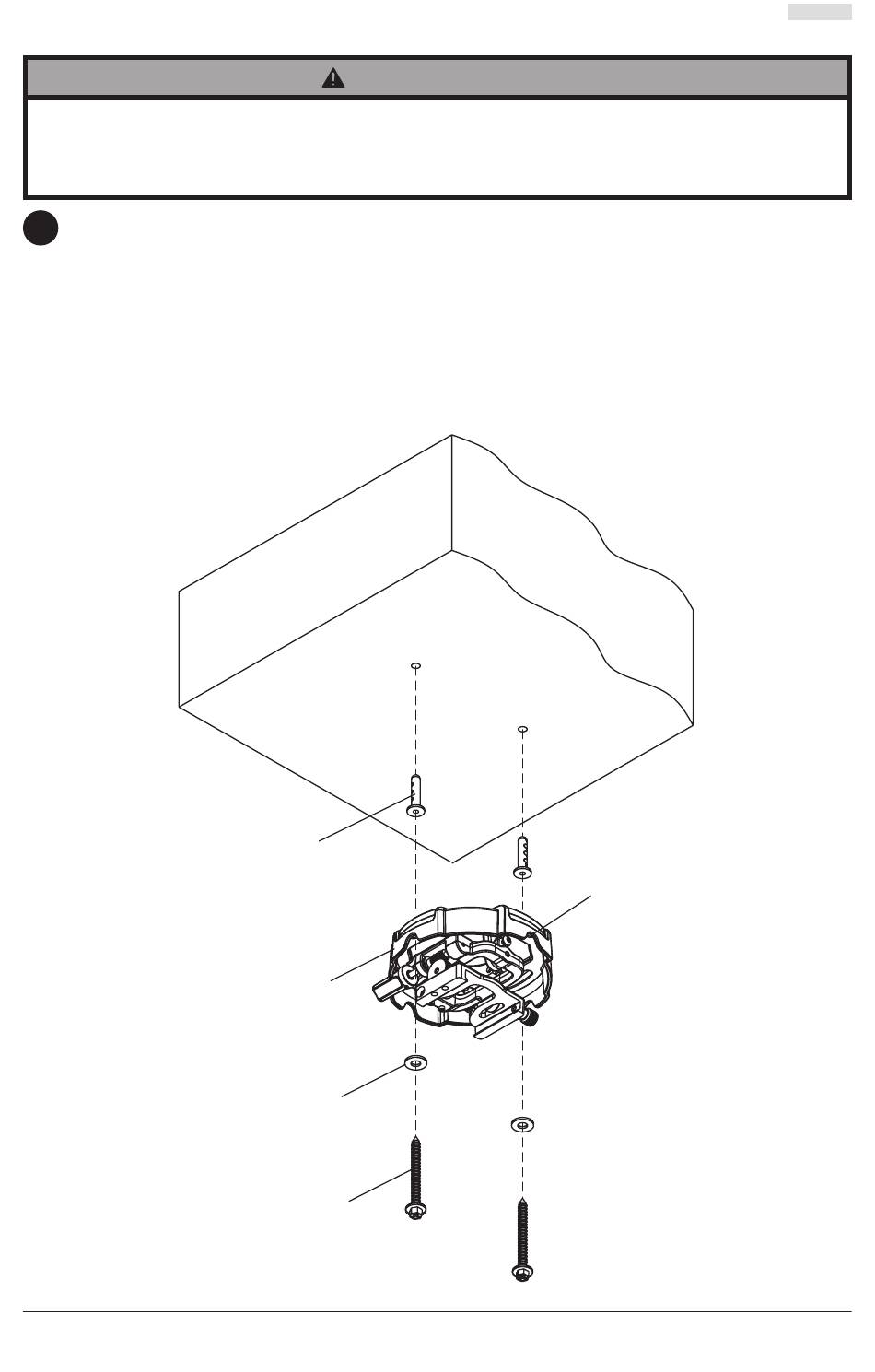

Coloque la unidad del soporte para proyectores (A) contra el techo a manera de plantilla y
3
marque el centro de los dos agujeros de montaje. Taladre dos agujeros de 1/4" (6 mm) de
diámetro a una profundidad mínima de 2.5" (64 mm). Fije la unidad del soporte para proyectores
(A) utilizando dos anclajes para concreto (C), dos arandelas planas (F) y dos tornillos para
madera de 14 x 2.5" (D), como se muestra. NOTA: Las ranuras de montaje de la unidad del
soporte para proyectores permiten una rotación de 30° (±15°) antes de fijar el tornillo para
madera completamente. Apriete los tornillos para madera (D) utilizando una llave de copa de
3/8" (10 mm), un destornillador phillips o una llave plana o tipo Crescent de 10 mm hasta que la
unidad del soporte para proyectores (A) se fije firmemente.
Pase al paso 5.
