Instalación en varillas roscadas
(No evaluado por UL – Instalación profesional solamente)

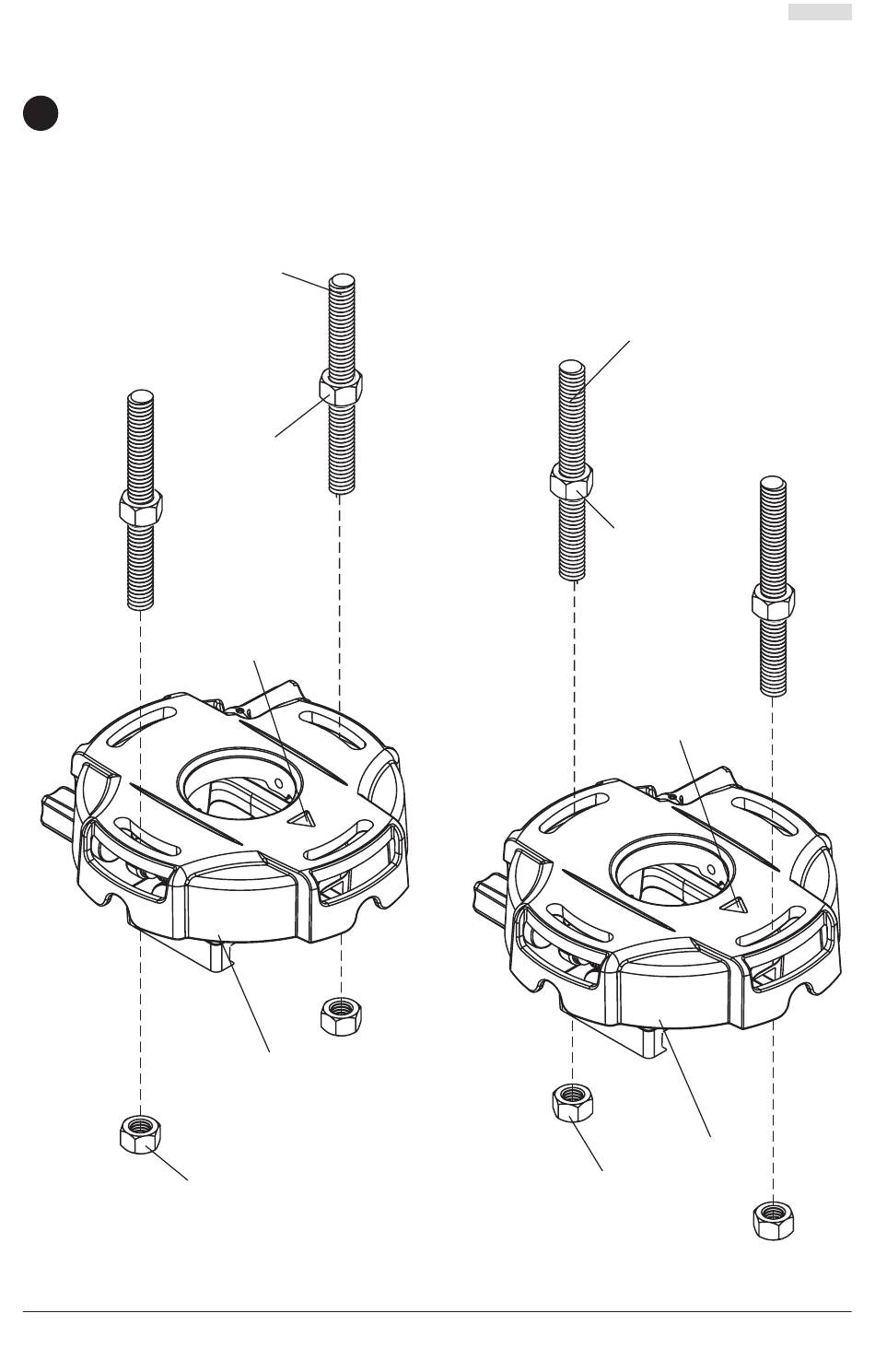

Pase dos contratuercas hexagonales delgadas de nilón de 1/4-20 (no incluidas) por dos varillas
4
roscadas de 1/4-20 (no incluidas) a la altura que quiere instalar la unidad del soporte para
proyectores. Fije la unidad del soporte para proyectores (A) a las dos varillas roscadas de
1/4-20 utilizando las dos contratuercas hexagonales delgadas de nilón de 1/4-20, como se
muestra en la figura 4.1 o en la figura 4.2.
VARILLA ROSCADA DE
1/4-20 (NO INCLUIDA)
fig. 4.1
CONTRATUERCA
HExAGONAL
DELGADA
DE NILÓN DE
1/4-20
(NO INCLUIDA)
LA FLECHA
INDICA LA
PARTE
DELANTERA
DEL SOPORTE
A
CONTRATUERCA
HExAGONAL
DELGADA DE
NILÓN DE 1/4-20
(NO INCLUIDA)
fig. 4.2
CONTRATUERCA
HExAGONAL
DELGADA DE
NILÓN DE 1/4-20
(NO INCLUIDA)
24 de 51
PUBLICADO: 09-30-09 HOjA #: 056-9024-1
VARILLA ROSCADA DE
1/4-20 (NO INCLUIDA)
CONTRATUERCA
HExAGONAL
DELGADA
DE NILÓN DE
1/4-20
(NO INCLUIDA)
LA FLECHA
INDICA LA
PARTE
DELANTERA
DEL SOPORTE
A
