Página 1 PowerEdge T640 de Dell|EMC Manual de instalación y servicio Modelo reglamentario: E47S Series Tipo reglamentario: E47S001 July 2020 Rev. A12...
Página 2 Notas, precauciones y advertencias NOTA: Una NOTA indica información importante que le ayuda a hacer un mejor uso de su producto. PRECAUCIÓN: Una ADVERTENCIA indica un potencial daño al hardware o pérdida de datos y le informa cómo evitar el problema.
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Descripción general de Dell EMC PowerEdge T640............8 Configuraciones admitidas..............................9 Vista frontal del sistema................................9 Indicadores LED de estado............................12 Códigos del indicador LED de iDRAC directo......................13 Códigos del indicador de iDRAC Quick Sync 2......................14 Códigos indicadores de la condición del sistema y de ID.
Página 4 Especificaciones de la contaminación gaseosa y de partículas................38 Capítulo 3: Instalación y configuración inicial del sistema..............39 Configuración del sistema..............................39 Configuración de iDRAC..............................39 Para configurar la dirección IP de iDRAC:........................39 Iniciar sesión en iDRAC..............................40 Opciones para instalar el sistema operativo........................40 Métodos para descargar firmware y controladores....................
Página 5 Instalación de un adaptador de unidades de 3,5 pulgadas en el portaunidades de 3,5 pulgadas......82 Extracción de una unidad de 2,5 pulgadas de un adaptador de unidades de 3,5 pulgadas......... 83 Instalación de una unidad de 2,5 pulgadas en un adaptador de unidad de 3,5 pulgadas........84 Unidades de fuente de alimentación..........................
Página 6 Pautas específicas de los modos..........................117 Extracción de un módulo de memoria........................120 Instalación de un módulo de memoria........................121 Procesadores y disipadores de calor..........................122 Extracción de un módulo del disipador de calor y procesador................122 Extracción del procesador del módulo del procesador y el disipador de calor............. 123 Instalación del procesador en un módulo de procesador y disipador de calor............125 Instalación de un módulo de procesador y disipador de calor................
Página 7 Comentarios sobre la documentación..........................171 Acceso a la información del sistema mediante QRL.......................171 Quick Resource Locator [Localizador de recursos rápido] para PowerEdge T640..........172 Obtención de asistencia automatizada con SupportAssist...................172 Información de servicio de reciclado o final de vida útil....................172...
Página 8: Capítulo 1: Descripción General De Dell Emc Poweredge T640

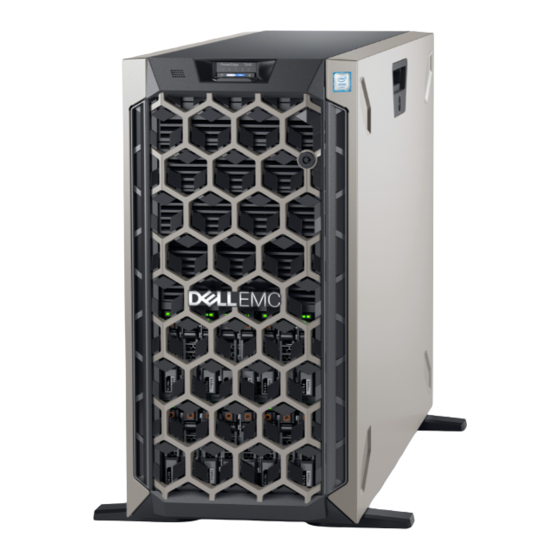

Descripción general de Dell EMC PowerEdge T640 El Dell EMC PowerEdge T640 es un servidor en torre de socket doble y apto para montaje en rack de 5U, que admite hasta: • Dos procesadores escalables Intel Xeon • Se admiten 24 ranuras DIMM (compatibilidad con RDIMM DDR4, LR-DIMM) o 12 NVDIMM-N (un DIMM por canal) •...
Página 9: Configuraciones Admitidas
Configuraciones admitidas Ilustración 1. Configuraciones compatibles con PowerEdge T640 Vista frontal del sistema La vista frontal muestra las funciones disponibles en la parte frontal del sistema. Descripción general de Dell EMC PowerEdge T640...
Página 10 5. Indicador de estado y de ID del sistema 6. Puerto USB (compatible con USB 2.0) 7. Puerto USB (compatible con USB 3.0) 8. Puerto iDRAC Direct (USB Micro-AB) 9. Unidad óptica (opcional) 10. Ranuras de la unidad Descripción general de Dell EMC PowerEdge T640...
Página 11 5. Indicador de estado y de ID del sistema 6. Puerto USB (compatible con USB 2.0) 7. Puerto USB (compatible con USB 3.0) 8. Puerto iDRAC Direct (USB Micro-AB) 9. Unidad óptica (opcional) 10. Ranuras de la unidad Descripción general de Dell EMC PowerEdge T640...
Página 12: Indicadores Led De Estado
Si el problema persiste, consulte Obtención de ayuda. una luz fija de color ámbar. NOTA: Para obtener más información acerca de las tarjetas PCIe admitidas, consulte las pautas para la instalación de tarjetas de expansión. Descripción general de Dell EMC PowerEdge T640...
Página 13: Códigos Del Indicador Led De Idrac Directo
Indica que la computadora portátil o tableta está conectada. Luz verde fija durante dos segundos Luz verde parpadeante Indica que se reconoce la computadora portátil o la tableta conectada. (encendida durante dos Descripción general de Dell EMC PowerEdge T640...
Página 14: Códigos Del Indicador De Idrac Quick Sync 2
Códigos indicadores de la condición del sistema y de ID. del sistema El indicador de estado y de ID del sistema se encuentra en el panel frontal del sistema. Ilustración 7. Indicadores de estado y de ID del sistema Descripción general de Dell EMC PowerEdge T640...
Página 15: Códigos Indicadores De Unidades
Identificación de la unidad o preparación para la extracción. Apagado Unidad lista para la extracción. NOTA: El indicador de estado de la unidad permanece apagado hasta que se inicializan todas las unidades una vez Descripción general de Dell EMC PowerEdge T640...
Página 16: Vista Posterior Del Sistema
Ilustración 9. Vista posterior de la configuración de la torre 1. Ranuras para tarjeta de expansión PCIe 2. Botón/indicador de ID del sistema 3. Puerto VGA 4. Puerto serie 5. Puerto de red dedicado iDRAC9 6. Puerto USB 2.0 (2) Descripción general de Dell EMC PowerEdge T640...
Página 17: Códigos De Los Indicadores De La Nic
LED de actividad indica si se transmiten datos a través de la NIC, y el indicador LED de enlace informa la velocidad de la red conectada. Ilustración 11. Códigos de los indicadores de la NIC 1. Indicador LED del enlace Descripción general de Dell EMC PowerEdge T640...
Página 18: Códigos Del Indicador De La Unidad De Fuente De Alimentación
Cuando el firmware de la PSU se está actualizando, el asa de la PSU parpadea en color verde. PRECAUCIÓN: No desconecte el cable de alimentación ni la unidad de fuente de alimentación cuando actualice el firmware. Si se interrumpe la actualización del firmware, las PSU no funcionarán. Descripción general de Dell EMC PowerEdge T640...
Página 19 Una fuente de alimentación válida está conectada a la unidad de fuente de alimentación y la unidad de Verde fuente de alimentación está operativa. Luz ámbar parpadeante Indica que existe un problema con la unidad de fuente de alimentación. No iluminado No está conectada la alimentación a la PSU. Descripción general de Dell EMC PowerEdge T640...
Página 20: Ubicación De La Etiqueta De Servicio Del Sistema
1. etiqueta de información (vista superior) 2. etiqueta de información (vista posterior) 3. Etiqueta OpenManage Mobile (OMM) 4. Dirección MAC del iDRAC y etiqueta de contraseña segura de iDRAC 5. Etiqueta de servicio Descripción general de Dell EMC PowerEdge T640...
Página 21: Etiqueta De Información Del Sistema
Etiqueta de información del sistema PowerEdge T640 - etiqueta de información del sistema Ilustración 15. comportamiento del LED Descripción general de Dell EMC PowerEdge T640...
Página 22 Ilustración 16. Configuración y diseño Descripción general de Dell EMC PowerEdge T640...
Página 23 Ilustración 17. Características eléctricas generales Descripción general de Dell EMC PowerEdge T640...
Página 24 Ilustración 18. Información de la memoria Descripción general de Dell EMC PowerEdge T640...
Página 25 Ilustración 19. Tareas del sistema Descripción general de Dell EMC PowerEdge T640...
Página 26: Capítulo 2: Especificaciones Técnicas
Especificaciones de la memoria • Especificaciones del controlador de almacenamiento • Especificaciones de la unidad • Especificaciones de puertos y conectores • Especificaciones de vídeo • Especificaciones ambientales Dimensiones del chasis Ilustración 20. Dimensiones del sistema Dell|EMC PowerEdge T640 Especificaciones técnicas...
Página 27: Peso Del Chasis
18 x 3,5 pulgadas 49,65 Kg (109,45 lb) Especificaciones del procesador El sistema Dell|EMC PowerEdge T640 admite hasta dos procesadores escalables Intel Xeon, con hasta 28 núcleos por procesador. Sistemas operativos compatibles El sistema PowerEdge T640 soporta los siguientes sistemas operativos: •...
Página 28: Matriz Del Ventilador De Refrigeración
• NIC Base-T Intel QP de 10 Gb (K5V44) • NIC Solarflare Sunspot DP de 10Gb (NPHCM) • NIC Solarflare Nova DP de 10Gb (WY7T5) • NIC V1 Qlogic DP de 10Gb (VCXN5) A continuación, se muestra una lista de las restricciones para la redundancia del ventilador: •...
Página 29: Instalación De Un Ventilador De Refrigeración Posterior O Intermedio
Ilustración 21. Extracción de un ventilador de refrigeración intermedio Siguientes pasos Instalación de un ventilador de refrigeración posterior o intermedio. Instalación de un ventilador de refrigeración posterior o intermedio El procedimiento de instalación de ventiladores estándares y de alto rendimiento es el mismo. Requisitos previos NOTA: Si abre o extrae la cubierta del sistema cuando el sistema está...
Página 30: Extracción Del Ventilador Externo Derecho
Ilustración 22. Instalación de un ventilador de refrigeración intermedio Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Extracción del ventilador externo derecho Requisitos previos NOTA: Si abre o extrae la cubierta del sistema cuando el sistema está encendido, puede exponerse a descargas eléctricas.
Página 31: Instalación Del Ventilador Externo Derecho
Ilustración 23. Extracción del ventilador externo derecho Siguientes pasos Instalación del ventilador externo derecho. Instalación del ventilador externo derecho Requisitos previos NOTA: El procedimiento para instalar el ventilador externo izquierdo es similar a la instalación del ventilador externo derecho. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 32: Especificaciones De Psu
El sistema Dell|EMC PowerEdge T640 admite una batería del sistema de tipo botón de litio CR 2032 de 3.0-V. Especificaciones del bus de expansión El sistema Dell|EMC PowerEdge T640 admite tarjetas de expansión PCI express (PCIe) de 2ª y 3ª generación. La siguiente tabla describe las tarjetas de expansión compatibles:...
Página 33: Especificaciones De La Memoria
NOTA: Se requiere un mínimo de dos procesadores para cualquier configuración compatible con DIMM NVDIMM-N. Especificaciones del controlador de almacenamiento El sistema Dell|EMC PowerEdge T640 admite: • Controladoras internas: PERC H730P, H740P, HBA330, H330, RAID de Software (SWRAID) S140 •...
Página 34: Especificaciones De La Unidad
El LOM (Broadcom 57416) es compatible con 10GBASE-T IEEE 802.3an y 1000 BASE-T IEEE 802.3ab. Puertos VGA La matriz de gráficos de video (VGA) permite conectar el sistema a una pantalla VGA. El sistema Dell|EMC PowerEdge T640 admite dos puertos VGA de 15 patas en los paneles frontal y posterior.
Página 35: Conector Serie
Conector serie El sistema Dell|EMC PowerEdge T640 admite un conector en serie en el panel posterior, que es un conector de 9 patas, Data Terminal Equipment [Equipo de terminal de datos] (DTE), compatible con 16550. Módulo SD dual interno con tarjeta vFlash El sistema Dell|EMC PowerEdge T640 admite el módulo SD dual interno (IDSDM) y la tarjeta vFlash.
Página 36 Tabla 17. Especificaciones de temperatura (continuación) Temperatura Especificaciones Funcionamiento continuo (para altitudes inferiores a 950 De 10 °C a 35 °C (de 50 °F a 95 °F) sin que el equipo reciba la luz directa m o 3117 pies) del sol. Aire limpio Para obtener información acerca de Fresh Air, consulte la sección de Temperatura de funcionamiento...
Página 37: Temperatura De Funcionamiento Estándar
Temperatura de funcionamiento estándar Tabla 23. Especificaciones de temperatura de funcionamiento estándar Temperatura de funcionamiento estándar Especificaciones Funcionamiento continuo (para altitudes inferiores a 950 De 10 °C a 35 °C (de 50 °F a 95 °F) sin que el equipo reciba la luz directa m o 3117 pies) del sol.
Página 38: Especificaciones De La Contaminación Gaseosa Y De Partículas
Especificaciones de la contaminación gaseosa y de partículas En la siguiente tabla se definen los límites para evitar daños en el equipo o fallas por contaminación gaseosa y de partículas. Si los niveles de contaminación gaseosa o de partículas están por encima de los límites especificados y causan daños o fallas en el equipo, es posible que deba corregir las condiciones medioambientales.
Página 39: Capítulo 3: Instalación Y Configuración Inicial Del Sistema
Instalación y configuración inicial del sistema Temas: • Configuración del sistema • Configuración de iDRAC • Opciones para instalar el sistema operativo Configuración del sistema Realice los siguientes pasos para configurar el sistema: Pasos 1. Desembalaje del sistema 2. Instale el sistema en el bastidor. Para obtener más información sobre cómo instalar el sistema en el rack, consulte la Guía de instalación del riel en www.dell.com/poweredgemanuals.
Página 40: Iniciar Sesión En Idrac
OpenManage VMware ESXi certificado por Dell www.dell.com/virtualizationsolutions Videos de instalación y de procedimientos para los sistemas Sistemas operativos compatibles con sistemas Dell EMC operativos compatibles con los sistemas PowerEdge PowerEdge Métodos para descargar firmware y controladores Puede descargar el firmware y los controladores utilizando los siguientes métodos: Tabla 28.
Página 41: Descarga De Controladores Y Firmware
Uso de los medios virtuales de iDRAC www.dell.com/idracmanuals Descarga de controladores y firmware Dell EMC recomienda que descargue e instale el firmware de administración de sistemas, los controladores y el BIOS más reciente en el sistema. Requisitos previos Asegúrese de borrar la caché del explorador web antes de descargar los controladores y el firmware.
Página 42: Capítulo 4: Aplicaciones De Administración Previas Al Sistema Operativo
Aplicaciones de administración previas al sistema operativo Puede administrar la configuración básica y las características de un sistema sin necesidad de iniciar el sistema operativo mediante el uso del firmware del sistema. Temas: • Opciones que se utilizan para administrar las aplicaciones previas al sistema operativo •...
Página 43: Detalles De System Setup (Configuración Del Sistema)
Detalles de System Setup (Configuración del sistema) Los detalles de la pantalla System Setup Main Menu (Menú principal de la configuración del sistema) se explican a continuación: Opción Descripción BIOS del sistema Permite establecer la configuración del BIOS. Configuración de Permite establecer la configuración de la iDRAC.
Página 44: Descripción
Opción Descripción deba cambiar el valor Boot Mode (Modo de inicio) a UEFI. De lo contrario, debe configurar este campo en Non-RAID (no RAID). Configuración de Proporciona opciones para especificar el modo de Arranque (BIOS o UEFI). Permite modificar la configuración de inicio arranque de UEFI y BIOS.
Página 45: Configuración De La Memoria
Opción Descripción System Muestra la versión actual del firmware de Management Engine. Management Engine Version System Service Especifica la etiqueta de servicio del sistema. System Especifica el nombre del fabricante del sistema. Manufacturer System Especifica la información de contacto del fabricante del sistema. Manufacturer Contact Information...
Página 46: Detalles De Memoria Persistente
Opción Descripción Voltaje de Especifica el voltaje de la memoria del sistema. memoria del sistema Memoria de video Muestra el tamaño de la memoria de vídeo. Prueba de Especifica si las pruebas de la memoria del sistema se ejecutan durante el inicio del sistema. Las opciones son memoria del Habilitada y Deshabilitada.
Página 47: Detalles De Configuración Del Procesador
Ver Processor Settings (Configuración del procesador) Para ver la pantalla Processor Settings (Configuración del procesador), siga estos pasos: Pasos 1. Encienda o reinicie el sistema. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el sistema termine de iniciar, reinícielo sistemae intente nuevamente.
Página 48 Opción Descripción Precapturador de Permite habilitar o deshabilitar el precapturador de IP de la unidad de caché de datos (DCU). Esta opción está IP de la DCU establecida en Habilitada de manera predeterminada. Clúster sub- La agrupación en clústeres sub-NUMA (SNC) es una función para dividir el LLC en clústeres desarticulados NUMA basados en la gama de direcciones, con cada clúster sujeto a un subconjunto de controladoras de memoria en el sistema.
Página 49: Configuración De Sata
Opción Descripción Opción Descripción Número de Muestra el número de núcleos por procesador. núcleos Capacidad de Especifica la capacidad de memoria máxima por procesador. memoria máxima Microcódigo Especifica el microcódigo. Configuración de SATA Puede utilizar la pantalla SATA Settings (Configuración de SATA) para ver la configuración de dispositivos de SATA y habilitar el modo de RAID de NVMe PCIe y SATA en el sistema.
Página 50: Configuración De Nvme
Opción Descripción Opción Descripción Capacidad Especifica la capacidad total de la unidad. Este campo no está definido para dispositivos de medios extraíbles, como las unidades ópticas. Configuración de NVMe La configuración de NVMe le permite establecer las unidades NVMe en modo RAID o modo Non-RAID (no RAID). NOTA: Para configurar estas unidades como unidades RAID, debe establecer las unidades NVMe y la opción de SATA integrada en el menú...
Página 51: Visualización De Boot Settings (Configuración De Inicio)
Visualización de Boot Settings (Configuración de inicio) Para ver la pantalla Boot Settings (Configuración de inicio), siga los siguientes pasos: Pasos 1. Encienda o reinicie el sistema. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el sistema termine de iniciar, reinícielo sistemae intente nuevamente.
Página 52: Selección Del Modo De Inicio Del Sistema
NOTA: Esta opción sólo estará habilitada si el modo de inicio es UEFI. Secuencia de Permite cambiar el orden de los dispositivos de arranque. inicio del UEFI Boot Options Permite seleccionar los dispositivos de arranque habilitados o deshabilitados. Enable/Disable (Habilitar/ deshabilitar opciones de inicio) Selección del modo de inicio del sistema...
Página 53: Visualización De Network Settings (Configuración De Red)
Visualización de Network Settings (Configuración de red) Para ver la pantalla Networks Settings (Configuración de la red), realice los pasos siguientes: Pasos 1. Encienda o reinicie el sistema. 2. Presione F2 inmediatamente después de ver el siguiente mensaje: F2 = System Setup NOTA: Si el sistema operativo comienza a cargar antes de presionar F2, espere a que el sistema termine de iniciar, reinícielo sistemae intente nuevamente.
Página 54: Dispositivos Integrados
Opción Descripción Configuración de Vea o modifique el modo de autenticación TLS de arranque del dispositivo. Ninguno significa que el servidor autenticación TLS HTTP y el cliente no se autenticarán entre sí para este arranque. Una vía significa que el cliente autenticará el servidor HTTP, pero el servidor no autenticará...
Página 55 Opción Descripción NOTA: La LOM (Broadcom 57416) es compatible con 10GBASE-T IEEE 802.3an y 1000 BASE-T IEEE 802.3ab. Motor DMA lI/OAT Activa o desactiva la tecnología de aceleración de E/S (I/OAT). I/OAT es un conjunto de funciones de DMA diseñadas para acelerar el tráfico de la red Se activa solo si el hardware y el software son compatibles con la función.De manera predeterminada, esta opción está...
Página 56: Comunicación Serie
Opción Descripción Tabla 30. Bifurcación de ranura (continuación) Opción Descripción Bifurcación de ranura 4 Bifurcación x4 o x8 Bifurcación de ranura 5 X4 (pantalla únicamente) Bifurcación de ranura 6 Bifurcación x16, x4, x8, x4 x4 x8 o x8 x4 x4 Bifurcación de ranura 7 Bifurcación x4 o x8 Bifurcación de ranura 8...
Página 57: Configuración Del Perfil Del Sistema
Opción Descripción iDRAC. La carga de la configuración predeterminada del BIOS desde la utilidad de configuración del BIOS no siempre revierte la configuración del MUX serie a la configuración predeterminada de Serial Device 1 (Dispositivo serie 1). External Serial Permite asociar el conector en serie externo a Serial Device 1 (Dispositivo en serie 1), Serial Device 2 Connector (Dispositivo en serie 2) o al Remote Access Device (Dispositivo de acceso remoto).
Página 58 Opción Descripción Perfil del sistema Permite establecer el perfil del sistema. Si configura la opción System Profile (Perfil del sistema) en un modo distinto a Custom (Personalizado), el BIOS configura automáticamente el resto de las opciones. Solo es posible cambiar el resto de las opciones si se escoge el modo Custom (Personalizado).Esta opción se configura como Performance Per Watt Optimized (DAPC) (Rendimiento por vatio optimizado [DAPC]) de manera predeterminada.
Página 59: Seguridad Del Sistema
Opción Descripción Administración de Habilita o deshabilita la administración de energía del vínculo L1 ASPM de la PCI. Esta opción está establecida en energía de enlace Habilitada de manera predeterminada. L1 ASPM PCI QoS de CR de Controla la receta de ajuste para las perillas de calidad de servicio (QoS). Desactivada de manera memoria predeterminada.
Página 60 Opción Descripción TPM, activación del TPM e Intel TXT si el campo Estado del TPM está establecido en Encendido con medidas previas al arranque o Encendido sin medidas previas al arranque. Si la opción TPM 1.2 está instalada, la opción Seguridad de TPM está establecida en Apagada, Encendida con medidas previas al arranque o Encendida sin medidas previas al arranque.
Página 61 Opción Descripción Configuración Esta configuración solo está habilitada cuando la seguridad del TPM está establecida en encendida. avanzada de TPM Tabla 33. Detalles de la configuración avanzada del TPM Opción Descripción Aprovisionamiento de omisión de PPI de TPM Si se establece en Habilitada, permite que el sistema operativo omita las peticiones de la interfaz de presencia física (PPI) al emitir las operaciones de aprovisionamiento de interfaz de potencia y...
Página 62: Asignación De Contraseña Del Sistema Y De Configuración
Opción Descripción Si el modo actual se establece en Modo implementado, las opciones disponibles son Modo de usuario y Modo implementado. Si el modo actual se establece en Modo de usuario, las opciones disponibles son Modo de usuario, Modo de auditoría y Modo implementado. Opciones Descripción Modo de usuario...
Página 63: Uso De La Contraseña Del Sistema Para Proteger El Sistema
6. En el campo System Password (Contraseña del sistema), escriba la contraseña del sistema y, a continuación, pulse la tecla Intro o el tabulador. Aparecerá un mensaje para que introduzca de nuevo la contraseña de configuración. 7. Vuelva a introducir la contraseña de configuración y, a continuación, haga clic en OK (Aceptar). 8.
Página 64: Funcionamiento Con La Contraseña De Configuración Habilitada
Funcionamiento con la contraseña de configuración habilitada Si la opción Setup Password (Configurar contraseña) está establecida en Enabled (Habilitada), introduzca la contraseña de configuración correcta antes de modificar las opciones de configuración del sistema. Dispone de tres intentos para introducir la contraseña correcta. Si no lo hace, el sistema mostrará este mensaje: Invalid Password! Number of unsuccessful password attempts: <x>...
Página 65: Visualización De Miscellaneous Settings (Otros Ajustes)
Opción Descripción NOTA: Las configuraciones de RAID y las tarjetas NVMe no se incluyen, ya que el BIOS no tiene la capacidad de distinguir las unidades individuales en este tipo de configuraciones. Estado de SO NOTA: Esta opción está deshabilitada si Redundant OS Location (Ubicación del sistema operativo redundante redundante) se configura como None (Ninguno).
Página 66: Utilidad Idrac Settings (Configuración De Idrac)
Opción Descripción Keyboard Permite establecer si el sistema se inicia con la opción Bloq Núm habilitada o deshabilitada. De manera NumLock predeterminada, esta opción está establecida en On (Activado). (Bloqueo NOTA: Esta opción no es aplicable a los teclados de 84 teclas. numérico del teclado) F1/F2 Prompt on...
Página 67: Boot Manager (Administrador De Inicio)
Boot Manager (Administrador de inicio) La pantalla Boot Manager (Administrador de inicio) permite seleccionar las opciones de inicio y las herramientas de diagnóstico. Visualización de Boot Manager (Administrador de inicio) Sobre esta tarea Para acceder a Boot Manager: Pasos 1. Encienda o reinicie el sistema. 2.
Página 68: Inicio Pxe
Inicio PXE Puede utilizar la opción Entorno de ejecución previo al arranque (PXE) para iniciar y configurar de forma remota los sistemas conectados en red. Para acceder a la opción PXE boot (Inicio de PXE), inicie el sistema y presione F12 durante la POST en lugar de utilizar la secuencia estándar de inicio de la configuración del BIOS.
Página 69: Capítulo 5: Instalación Y Extracción De Componentes Del Sistema
Instalación y extracción de componentes del sistema Las siguientes secciones contienen los procedimientos para extraer y reemplazar los componentes del sistema. Temas: • Instrucciones de seguridad • Antes de trabajar en el interior de su equipo • Después de trabajar en el interior del sistema •...
Página 70: Antes De Trabajar En El Interior De Su Equipo
PRECAUCIÓN: No utilice el sistema sin la cubierta durante más de cinco minutos. Si se utiliza el sistema sin la cubierta se podrían dañar los componentes . PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica.
Página 71: Instalación Del Bisel Frontal
Ilustración 25. Extracción del bisel frontal Siguientes pasos Instalación del bisel frontal. Instalación del bisel frontal Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1. Localice y extraiga la llave del bisel. NOTA: Hay dos teclas del bisel conectadas a la parte posterior del bisel.
Página 72: Pies Del Sistema
Ilustración 26. Instalación del bisel frontal Pies del sistema Extracción de los pies del sistema Requisitos previos NOTA: Se recomienda extraer los pies del sistema solo cuando se va a convertir el sistema del modo torre al modo bastidor o cuando se van a sustituir los pies del sistema por conjunto de ruedas. 1.
Página 73: Instalación De Los Pies Del Sistema
Ilustración 27. Extracción de los pies del sistema Siguientes pasos Instale los pies del sistema instale las ruedas giratorias. Instalación de los pies del sistema Requisitos previos PRECAUCIÓN: Instale los pies en un sistema en torre independiente para una mayor estabilidad del sistema. Un sistema inestable puede volcarse y provocar daños al usuario o daños o al sistema.
Página 74: Ruedas Giratorias: Opcional
Ilustración 28. Instalación de los pies del sistema Siguientes pasos 1. Coloque el sistema en posición vertical sobre una superficie plana y estable, y gire los pies del sistema hacia afuera. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 75: Instalación De Las Ruedas Giratorias
Ilustración 29. Extracción de las ruedas giratorias Siguientes pasos Instale las ruedas giratorias los pies del sistema, según corresponda. Instalación de las ruedas giratorias Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. 2.
Página 76: Unidades
Ilustración 30. Instalación de las ruedas giratorias Siguientes pasos 1. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo en la página 70. Unidades Extracción de una unidad de relleno El procedimiento para extraer unidades de relleno de 2,5 pulgadas y 3,5 pulgadas es el mismo. Requisitos previos 1.
Página 77: Instalación De Una Unidad De Relleno
Ilustración 31. Extracción de una unidad de relleno Siguientes pasos Instale una unidad unidad de relleno. Instalación de una unidad de relleno El procedimiento para instalar unidades de relleno de 2,5 pulgadas y 3,5 pulgadas es el mismo. Requisitos previos 1.
Página 78: Extracción De Un Portaunidades
Extracción de un portaunidades Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. 2. Si corresponde, extraiga el bisel frontal. 3. Con el software de administración, prepare la unidad para su extracción. Si la unidad está...
Página 79: Extracción De Una Unidad Del Portaunidades
PRECAUCIÓN: No se admite la combinación de unidades de generaciones anteriores de servidores PowerEdge. PRECAUCIÓN: No se admite la combinación de unidades SAS y SATA en el mismo volumen de RAID. PRECAUCIÓN: Al instalar una unidad, asegúrese de que las unidades adyacentes estén completamente instaladas. Si introduce un portaunidades e intenta bloquear el asa junto a un portaunidades parcialmente instalado, puede dañar el muelle del protector del portaunidades parcialmente instalado y que quede inservible.
Página 80: Instalación De Una Unidad En El Portaunidades
Ilustración 35. Extracción de una unidad del portaunidades Siguientes pasos Instalación de la unidad en el portaunidades. Instalación de una unidad en el portaunidades Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. PRECAUCIÓN: No se admite la combinación de portaunidades de otras generaciones de servidores PowerEdge.
Página 81: Extracción De Un Adaptador De La Unidad De 3,5 Pulgadas De Un Portaunidades De 3,5 Pulgadas
Ilustración 36. Instalación de una unidad en el portaunidades Extracción de un adaptador de la unidad de 3,5 pulgadas de un portaunidades de 3,5 pulgadas Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 82: Instalación De Un Adaptador De Unidades De 3,5 Pulgadas En El Portaunidades De 3,5 Pulgadas
Ilustración 37. Extracción de un adaptador de la unidad de 3,5 pulgadas de un portaunidades de 3,5 pulgadas Siguientes pasos Instale el adaptador de la unidad de 3,5 pulgadas en el portaunidades de 3,5 pulgadas Instalación de un adaptador de unidades de 3,5 pulgadas en el portaunidades de 3,5 pulgadas Requisitos previos 1.
Página 83: Extracción De Una Unidad De 2,5 Pulgadas De Un Adaptador De Unidades De 3,5 Pulgadas
Ilustración 38. Instalación de un adaptador de unidades de 3,5 pulgadas en el portaunidades de 3,5 pulgadas Siguientes pasos Instale el portaunidades. 2. Si se extrajo, instale el bisel frontal. Extracción de una unidad de 2,5 pulgadas de un adaptador de unidades de 3,5 pulgadas Requisitos previos 1.
Página 84: Instalación De Una Unidad De 2,5 Pulgadas En Un Adaptador De Unidad De 3,5 Pulgadas
Ilustración 39. Extracción de una unidad de 2,5 pulgadas de un adaptador de unidades de 3,5 pulgadas Siguientes pasos Instale una unidad de 2,5 pulgadas en un adaptador de unidades de 3,5 pulgadas. Instalación de una unidad de 2,5 pulgadas en un adaptador de unidad de 3,5 pulgadas Requisitos previos 1.
Página 85: Unidades De Fuente De Alimentación
Ilustración 40. Instalación de una unidad de 2,5 pulgadas en un adaptador de unidad de 3,5 pulgadas Siguientes pasos Instale el adaptador de la unidad de 3,5 pulgadas en el portaunidades intercambiable en caliente de 3,5 pulgadas. Unidades de fuente de alimentación Especificaciones de PSU La unidad de suministro de energía (PSU) es un componente de hardware interno que suministra alimentación a los componentes del sistema.
Página 86: Función De Repuesto Dinámico
Función de repuesto dinámico Este sistema admite la función de repuesto dinámico, lo que reduce significativamente el gasto fijo de energía que se asocia con la redundancia en la unidad de fuente de alimentación (PSU). Si la función de repuesto dinámico está activada, una de las unidades de fuente de alimentación redundantes pasa al estado de reposo. La PSU activa soporta el 100% de la carga del sistema y, de ese modo, funciona con una mayor eficiencia.
Página 87: Instalación De Una Unidad De Fuente De Alimentación De Relleno
Instalación de una unidad de fuente de alimentación de relleno Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. NOTA: Instale el panel de relleno de la unidad de fuente de alimentación (PSU) únicamente en el segundo compartimento de la PSU.
Página 88: Instalación De Una Unidad De Fuente De Alimentación De Ca
Ilustración 43. Extracción de una unidad de fuente de alimentación Siguientes pasos Instale la PSU de Instalación de una unidad de fuente de alimentación de CA Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 89: Extracción De Una Unidad De Fuente De Alimentación De Cc
Ilustración 44. Instalación de una unidad de fuente de alimentación Siguientes pasos 1. Conecte el cable de alimentación a la PSU y enchufe el cable a una toma eléctrica. PRECAUCIÓN: Al conectar el cable de alimentación a la PSU, sujételo con la correa. NOTA: Cuando vaya a realizar una instalación, un intercambio en caliente o un acoplamiento en caliente de una PSU, espere 15 segundos para que el sistema la reconozca y determine su estado.
Página 90: Instalación De Una Unidad Del Sistema De Alimentación De Cc
Instalación de una unidad del sistema de alimentación de Requisitos previos NOTA: En los equipos que utilizan fuentes de alimentación de -(48-60) V CC, todas las conexiones a fuentes de alimentación de CC y a tomas a tierra de seguridad debe realizarlas un electricista calificado. No intente realizar estas conexiones ni instalar tomas de tierra por su cuenta.
Página 91: Herramientas Necesarias
Requisitos de entrada • Voltaje de alimentación: –(48–60) V CC • Consumo eléctrico: 32 A (máximo) Contenido del kit • Número de pieza Dell 6RYJ9 Bloque de terminal o equivalente (1) • 32 tuercas de tipo 6 con arandela de bloqueo (1) Herramientas necesarias Alicates pelacables que puedan quitar el aislamiento de un cable de cobre 10 AWG aislado, que sea trenzado o sólido NOTA:...
Página 92: Instalación De La Cubierta Del Sistema
Ilustración 45. Extracción de la cubierta del sistema Siguientes pasos Instale la cubierta del sistema. Instalación de la cubierta del sistema Requisitos previos NOTA: Asegúrese de que todos los cables internos están conectados y fuera de paso, y que no quedan herramientas ni piezas adicionales dentro del sistema.
Página 93: Interior Del Sistema
Ilustración 46. Instalación de la cubierta del sistema Siguientes pasos 1. Coloque el sistema en posición vertical, apoyado sobre sus pies, en una superficie plana y estable. 2. Si procede, instale el bisel frontal. 3. Vuelva a conectar los periféricos y conecte el sistema a la toma eléctrica. 4.
Página 94 3. Ventiladores intercambiables en caliente (ventiladores 4. Soporte para tarjetas GPU intermedios) 5. PERC interno 6. Soporte de tarjeta PCIe 7. Ranuras PCIe 8. Ventilador externo izquierdo 9. Ventilador externo derecho 10. Socket de CPU2 11. CPU1 12. Plano posterior Instalación y extracción de componentes del sistema...
Página 95: Cubierta Para Flujo De Aire
Cubierta para flujo de aire Extracción de las cubiertas para flujo de aire de GPU opcionales Requisitos previos PRECAUCIÓN: Nunca utilice el sistema cuando no esté presente la funda de enfriamiento. El sistema puede sobrecalentarse rápidamente, lo que da como resultado el apagado del sistema y la pérdida de datos. 1.
Página 96: Extracción De La Cubierta Para Flujo De Aire
Pasos 1. Alinee las lengüetas de la cubierta para flujo de aire de GPU con las ranuras de fijación del chasis. 2. Baje la cubierta para flujo de aire de GPU al chasis hasta que quede asentada firmemente. Ilustración 48. Instalación de las cubiertas para flujo de aire de GPU opcionales Siguientes pasos Siga el procedimiento que se indica en Después de trabajar en el interior del sistema...
Página 97: Instalación De La Cubierta Para Flujo De Aire
Ilustración 49. Extracción de la cubierta para flujo de aire Siguientes pasos Instale la cubierta para flujo de aire. Instalación de la cubierta para flujo de aire Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 98: Ventiladores De Refrigeración
Ilustración 50. Instalación de la cubierta para flujo de aire Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Ventiladores de refrigeración Especificaciones del ventilador de enfriamiento Los ventiladores de refrigeración están integrados en el sistema para disipar el calor generado por el funcionamiento del sistema.
Página 99: Matriz Del Ventilador De Refrigeración
A continuación, se muestra una lista de las restricciones para la redundancia del ventilador: • Las configuraciones de GPGPU no son compatibles a 35 grados C de temperatura ambiente o superior. • Las NIC Mellanox de 100G no son compatibles. Para obtener información sobre la restricción de la condición de aire limpio, consulte el tema Restricciones de la temperatura de funcionamiento ampliada...
Página 100: Instalación De Un Ventilador De Refrigeración Posterior O Intermedio
Ilustración 51. Extracción de un ventilador de refrigeración intermedio Siguientes pasos Instalación de un ventilador de refrigeración posterior o intermedio. Instalación de un ventilador de refrigeración posterior o intermedio El procedimiento de instalación de ventiladores estándares y de alto rendimiento es el mismo. Requisitos previos NOTA: Si abre o extrae la cubierta del sistema cuando el sistema está...
Página 101: Extracción Del Ventilador Externo Derecho
Ilustración 52. Instalación de un ventilador de refrigeración intermedio Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Extracción del ventilador externo derecho Requisitos previos NOTA: Si abre o extrae la cubierta del sistema cuando el sistema está encendido, puede exponerse a descargas eléctricas.
Página 102: Instalación Del Ventilador Externo Derecho
Ilustración 53. Extracción del ventilador externo derecho Siguientes pasos Instalación del ventilador externo derecho. Instalación del ventilador externo derecho Requisitos previos NOTA: El procedimiento para instalar el ventilador externo izquierdo es similar a la instalación del ventilador externo derecho. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 103: Ensamblaje Del Ventilador De Refrigeración (Ventilador Intermedio)
Ensamblaje del ventilador de refrigeración (ventilador intermedio) Extracción del ensamblaje del ventilador de refrigeración intermedio Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo en la página 70.
Página 104: Flexbays
PRECAUCIÓN: Compruebe que los cables dentro del sistema estén correctamente instalados y sujetados por el soporte de retención de cables antes de instalar el ensamblaje de ventiladores de refrigeración. Si los cables están incorrectamente instalados, pueden dañarse. Pasos 1. Alinee las ranuras en los rieles guía del ensamblaje de ventiladores de refrigeración con los separadores en el sistema. 2.
Página 105: Instalación De Un Compartimento Para Unidades Nvme O Flexbay
Pasos 1. Con el tornillo Phillips Nº 2, extraiga los dos tornillos que fijan el compartimento de la unidad al chasis. 2. Presione el pestillo de liberación hacia abajo y deslice el compartimento para unidades NVMe para extraerlo del sistema. Ilustración 57.
Página 106: Unidades Óptica Y De Cinta
Ilustración 58. Instalación de un compartimento para unidades NVMe o Flexbay Siguientes pasos Instale el backplane en el compartimento de unidades NVMe o Flexbay. 2. Conecte los cables de la unidad óptica reducida y el backplane. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 107: Instalación De La Unidad Óptica O De Cinta De Relleno
Pasos 1. Para extraer la unidad de relleno, deslice el pestillo de liberación hacia abajo y quítela. 2. Empuje la unidad de relleno para deslizarla hacia afuera del compartimento para unidades. NOTA: Las unidades de relleno se deben instalar en las ranuras de unidades ópticas y de cinta vacías, a fin de cumplir con la certificación FCC del sistema.
Página 108: Extracción De La Caja De La Unidad Óptica O La Unidad De Cinta
Ilustración 60. Instalación de la unidad óptica o de cinta de relleno Siguientes pasos 1. Si se extrajo, instale el bisel frontal. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Extracción de la caja de la unidad óptica o la unidad de cinta Requisitos previos...
Página 109: Instalación De La Caja Para Unidad Óptica O Unidad De Cinta
Ilustración 61. Extracción de la caja de la unidad óptica o la unidad de cinta Siguientes pasos Instale la caja de la unidad óptica y la unidad de cinta. Instalación de la caja para unidad óptica o unidad de cinta Requisitos previos NOTA: El procedimiento para instalar la caja para unidades ópticas es el mismo que para instalar la unidad de cinta.
Página 110: Extracción De La Unidad Óptica Reducida
Ilustración 62. Instalación de la caja para unidad óptica o unidad de cinta Siguientes pasos 1. Si se extrajo, instale el bisel frontal. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Extracción de la unidad óptica reducida El procedimiento para extraer la unidad óptica reducida de relleno es similar a la extracción de la unidad óptica reducida.
Página 111: Instalación De La Unidad Óptica Reducida
Ilustración 63. Extracción de la unidad óptica reducida de relleno Siguientes pasos Instale la unidad óptica reducida o la unidad óptica de relleno. Instalación de la unidad óptica reducida El procedimiento para instalar una unidad óptica de relleno es similar al procedimiento de instalación de una unidad óptica reducida. Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad...
Página 112: Batería Nvdimm-N
Siguientes pasos Instale la caja para unidades ópticas. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Batería NVDIMM-N Extracción de la batería NVDIMM-N Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 113: Instalación De La Batería Nvdimm-N
Instalación de la batería NVDIMM-N Requisitos previos PRECAUCIÓN: Para evitar daños en el conector de la batería, sujete firmemente el conector mientras instala o extrae la batería. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1.
Página 114 Ilustración 67. Vista de la memoria del sistema Tabla 36. Canales de la memoria Proce Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 sador Proces Ranuras A1 y A7 Ranuras A2 y A8 Ranuras A3 y A9 Ranuras A4 y A10 Ranuras A5 y A11 Ranuras A6 y A12...
Página 115: Pautas Generales Para La Instalación De Módulos De Memoria
Tabla 37. Ocupación de la memoria (continuación) Tipo de Módulo DIMM Frecuencia de Rango/canal DIMM máximo DIMM distribuido/canal Voltaje funcionamiento (en MT/s) NVDIMM-N 1,2 V 2933, 2666, 2400, 2133 Rango único Reglas de ocupación de NVDIMM • Un NVDIMM por canal como máximo. •...
Página 116: Reglas Para La Instalación De Módulos De Memoria Nvdimm-N
• En una configuración con doble procesador, la configuración de la memoria para cada procesador debe ser idéntica. Por ejemplo, si utiliza el conector A1 para el procesador 1, utilice el conector B1 para el procesador 2, y así sucesivamente. •...
Página 117: Pautas Específicas De Los Modos
Tabla 38. Configuraciones compatibles de NVDIMM-N para doble procesador (continuación) Configuración Descripción Reglas de ocupación de memoria RDIMM NVDIMM-N Configuración 8 22x RDIMM de 32 GB, 4x Igual para todas las Procesador 1 {A7, A8} NVDIMM-N configuraciones de 12x RDIMM. Procesador 2 {B7, B8} Consulte la configuración 1.
Página 118: Modo Optimizador
Tabla 39. Modos de funcionamiento de la memoria (continuación) Modo de funcionamiento de la memoria Descripción Modo de reserva de rango único El Single Rank Spare Mode (Modo de repuesto de rango único) asigna un rango por canal como repuesto. Si se producen errores corregibles excesivos en un rango o canal mientras el sistema operativo se está...
Página 119 Tabla 40. Reglas de ocupación de memoria (continuación) Procesador Configuración Ocupación de la memoria Información de ocupación de memoria memoria desequilibradas, lo que, luego, dará como resultado una pérdida de rendimiento. Se recomienda ocupar todos los canales de memoria idénticamente con módulos DIMM idénticos para obtener el mejor rendimiento posible.
Página 120: Extracción De Un Módulo De Memoria
Tabla 40. Reglas de ocupación de memoria (continuación) Procesador Configuración Ocupación de la memoria Información de ocupación de memoria A{4}, B{4}, A{5}, B{5}, A{6}, B{6} Orden de ocupación de • Los módulos DIMM se deben ocupar en el A{1}, B{1}, sustitución de rango orden especificado.
Página 121: Instalación De Un Módulo De Memoria
Ilustración 68. Extracción de un módulo de memoria Siguientes pasos Instale el módulo de memoria. 2. Si va a extraer el módulo de memoria de forma permanente, instale un módulo de memoria de relleno. El procedimiento para instalar un módulo de memoria de relleno es similar al del módulo de memoria. Instalación de un módulo de memoria El procedimiento de instalación de un módulo DIMM y un módulo NVDIMM-N es el mismo.
Página 122: Procesadores Y Disipadores De Calor
Ilustración 69. Instalación de un módulo de memoria Para obtener más información sobre la ubicaciones de las ranuras de memoria, consulte el tema Ocupación de memoria del sistema. Siguientes pasos Instale la cubierta para flujo de aire. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 123: Extracción Del Procesador Del Módulo Del Procesador Y El Disipador De Calor
2. Empuje simultáneamente ambos sujetadores de retención azules y levante el módulo del procesador y el disipador de calor (PHM). 3. Guarde el PHM con el lado del procesador hacia arriba. Ilustración 70. Extracción del módulo del procesador y el disipador de calor Siguientes pasos Instale el PHM.
Página 124 Extraiga el módulo del procesador y el disipador de calor Pasos 1. Coloque el disipador de calor con la parte del procesador mirando hacia arriba. 2. Inserte un destornillador de punta plana en la ranura de liberación marcada con una etiqueta amarilla. Gire el destornillador (no lo use como palanca) para romper el sello de pasta térmica.
Página 125: Instalación Del Procesador En Un Módulo De Procesador Y Disipador De Calor
Ilustración 72. Extracción del soporte del procesador Siguientes pasos Instale el procesador en el módulo del procesador y el disipador de calor. Instalación del procesador en un módulo de procesador y disipador de calor. Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 126 Ilustración 73. Instalación del soporte del procesador 3. Si está utilizando un disipador de calor existente, retire la pasta térmica del disipador de calor utilizando un paño limpio que no deje pelusa. 4. Utilice la jeringa de pasta térmica que incluye el kit del procesador para aplicar la pasta en forma cuadrangular en la parte superior del procesador.
Página 127 NOTA: • Asegúrese de que los dos orificios de las patas guía del soporte coincidan con los orificios guía del disipador de calor. • No ejerza presión sobre las aletas del disipador de calor. • Asegúrese de que el indicador de la pata 1 del disipador de calor esté alineado con el indicador de la pata 1 del soporte antes de colocar el disipador de calor en el procesador y el soporte.
Página 128: Instalación De Un Módulo De Procesador Y Disipador De Calor
Instalación de un módulo de procesador y disipador de calor Requisitos previos PRECAUCIÓN: Nunca desmonte el disipador de calor de un procesador a menos que vaya a sustituir el procesador. El disipador de calor es necesario para mantener las condiciones térmicas adecuadas. 1.
Página 129: Portatarjetas De Expansión
Ilustración 76. Instalación de un módulo de procesador y disipador de calor Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Portatarjetas de expansión Extracción de portatarjetas de expansión Requisitos previos 1.
Página 130: Instalación De Portatarjetas De Expansión
Ilustración 77. Extracción de portatarjetas de expansión Siguientes pasos Instale el soporte para tarjetas de expansión. Instalación de portatarjetas de expansión Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos Alinee el portatarjetas de expansión con las patas guía del sistema y empújelo hasta que se asiente en su lugar.
Página 131: Pautas Para La Instalación De Tarjetas Gpu
• Si una GPU está instalada en las ranuras 1 y 3, se necesita el ventilador externo derecho. Si una GPU está instalada en las ranuras 6 y 8, se necesitan los dos ventiladores externos. • Se necesitan dos ventiladores externos para las SKU compatibles con GPU; no hay SKU con ventilador externo izquierdo solamente. •...
Página 132: Instalación Del Soporte Para Tarjetas Gpu
Ilustración 79. Extracción del soporte para tarjetas GPU Siguientes pasos Instalación del portatarjetas de GPU opcional Instalación del soporte para tarjetas GPU Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos Alinee el portatarjetas de GPU con las ranuras y las patas guía del sistema, y empuje el portatarjetas de GPU hasta que se asiente en su lugar.
Página 133: Tarjetas De Expansión
Ilustración 80. Instalación del soporte para tarjetas GPU Siguientes pasos Instale la cubierta para flujo de aire. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Tarjetas de expansión Pautas para la instalación de tarjetas de expansión La siguiente tabla describe las tarjetas de expansión compatibles: Tabla 41.
Página 134: Prioridad De Las Ranuras Para Tarjeta De Expansión
NOTA: Para usar las ranuras PCIe 4-8, ambos procesadores deben estar instalados. NOTA: Las ranuras de la tarjeta de expansión no son de intercambio directo. Prioridad de las ranuras para tarjeta de expansión En la siguiente tabla se describe el orden de instalación de tarjetas de expansión para asegurar una refrigeración y un acoplamiento mecánico adecuados.
Página 135: Extracción De Una Tarjeta De Expansión
Tabla 42. Orden de instalación de las tarjetas de expansión (continuación) System Configuration Prioridad Tipo de tarjeta Prioridad de las Máximo (Configuración del de las ranuras permitido sistema) tarjetas HBA330 0, 1, 3 SSD PCIe 8, 4, 7, 1, 6 2 CPU, 1 ventilador externo 3, 1 (derecho)
Página 136 Extraiga la cubierta para aire. Extraiga el portatarjetas de expansión. Pasos 1. Si procede, desconecte los cables de datos de la tarjeta PERC o los cables de alimentación de la tarjeta GPU. 2. Presione el pestillo de la tarjeta de expansión hacia la parte posterior para abrirlo. 3.
Página 137: Instalación De Una Tarjeta De Expansión
Instalación de una tarjeta de expansión Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Extraiga la cubierta para aire. Extraiga el portatarjetas de expansión. Pasos 1. Desembale la tarjeta de expansión y prepárela para la instalación. Para obtener instrucciones, consulte la documentación incluida con la tarjeta.
Página 138: Módulo M.2 Ssd
Ilustración 84. Instalación de una tarjeta de expansión Siguientes pasos Instale el portatarjetas de expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Módulo M.2 SSD Extracción del módulo M.2 SSD Requisitos previos 1.
Página 139: Instalación Del Módulo M.2 Ssd
Ilustración 85. Extracción del módulo M.2 SSD Siguientes pasos Instale el módulo M.2 SSD. Instalación del módulo M.2 SSD Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1. Alinee los conectores del módulo M.2 SSD con los conectores de la tarjeta BOSS. 2.
Página 140: Tarjeta Vflash O Microsd Opcional
Ilustración 86. Instalación del módulo M.2 SSD Siguientes pasos 1. Instale la tarjeta BOSS. NOTA: La instalación de la tarjeta BOSS es similar a la instalación de la tarjeta vertical de expansión. Instale la cubierta para flujo de aire. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 141: Instalación De La Tarjeta Microsd
Ilustración 87. Extracción de la tarjeta MicroSD de la ranura NOTA: Ponga una etiqueta de forma temporal en cada tarjeta MicroSD para indicar su número de ranura tras extraerlas. Siguientes pasos Instale una tarjeta MicroSD. Instalación de la tarjeta microSD Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad...
Página 142: Módulo Idsdm O Vflash Opcional
Ilustración 88. Instalación de la tarjeta microSD Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Módulo IDSDM o vFlash opcional Extracción del módulo IDSDM o vFlash opcional Requisitos previos 1.
Página 143: Instalación Del Módulo Idsdm O Vflash Opcional
Ilustración 89. Extracción del módulo IDSDM/vFlash opcional NOTA: Hay dos interruptores DIP en el módulo IDSDM/vFlash para protección contra escritura. Siguientes pasos Instale la tarjeta IDSDM/vFlash opcional. Instalación del módulo IDSDM o vFlash opcional Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 144: Plano Posterior
Ilustración 90. Instalación del módulo IDSDM/vFlash opcional Siguientes pasos Instale las tarjetas microSD. NOTA: Vuelva a instalar las tarjetas microSD en las mismas ranuras, según las etiquetas que marcó durante la extracción. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 145 Ilustración 91. Backplane de 16 SAS/SATA de 2,5” 1. Conector de alimentación del backplane A [J_BP_PWR_A] 2. Conector de alimentación del backplane B [J_BP_PWR_B] 3. Conector de alimentación de unidad óptica [J_ODD_PWR] 4. Conector de señal del backplane [J_BP_SIG] 5. Conector SAS A0 [J_SAS_A0] 6.
Página 146: Extracción De Un Backplane
Ilustración 94. Backplane de 8 SAS/SATA de 3,5” 1. Conector de alimentación de la unidad óptica [J_ODD1] 2. Conector de alimentación del backplane [J_BP_PWR_A] 3. Conector SAS A0 (J_BP_SIG) 4. Conector de señal del backplane [J_SAS_A0] 5. Conector SAS B0 [J_SAS_B0] Extracción de un backplane Requisitos previos PRECAUCIÓN:...
Página 147: Instalación De Un Backplane
Ilustración 95. Extracción de un backplane Siguientes pasos Instale un backplane. Instalación de un backplane Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo en la página 70.
Página 148: Cableado Del Backplane
Ilustración 96. Instalación de un backplane Siguientes pasos 1. Si lo extrajo, instale el ensamblaje de ventiladores de refrigeración intermedio. Instale las unidades en sus ranuras originales. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70.
Página 149 7. Cable SAS (BP: J_SAS_B0 a una tarjeta PERC interna) 8. Backplane de 2,5 pulgadas x 16 Ilustración 98. SAS/SATA de 2,5 pulgadas x 16 para PERC interno con NVMe de 2,5 pulgadas x 8 a puente PCIe 1. Backplane NVMe de 2,5 pulgadas x 8 2.
Página 150 Ilustración 99. SAS/SATA de 3,5 pulgadas x 8 a PERC interna 1. Cable SAS (BP: SAS_A0 a una tarjeta PERC interna: SAS_A) 2. Cable SAS (BP: SAS_B0 a una tarjeta PERC interna: SAS_B) 3. PERC interna 4. Plano posterior SAS/SATA x8 de 3,5 pulgadas Ilustración 100.
Página 151: Tarjeta Controladora De Almacenamiento Integrada
Ilustración 101. PERC interno x18 de 3,5 pulgadas 1. Cable SAS (BP: SAS_A0 a una tarjeta PERC interna: SAS_A) 2. Cable SAS (BP: SAS_B0 a una tarjeta PERC interna: SAS_B) 3. Tarjeta PERC interna 4. Plano posterior SAS/SATA x18 de 3,5 pulgadas Tarjeta controladora de almacenamiento integrada Extracción de la tarjeta controladora de almacenamiento integrada...
Página 152: Instalación De La Tarjeta Controladora De Almacenamiento Integrada
Ilustración 102. Extracción de la tarjeta controladora de almacenamiento integrada Siguientes pasos Instale la tarjeta controladora de almacenamiento integrada. Instalación de la tarjeta controladora de almacenamiento integrada Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69.
Página 153: Batería Del Sistema
Batería del sistema Sustitución de la batería del sistema Requisitos previos AVISO: Existe riesgo de explosión en caso de que la pila nueva no se coloque correctamente. Reemplace la batería únicamente por una del mismo tipo o de un tipo equivalente recomendada por el fabricante. Para obtener más información, consulte la información de seguridad que se envía con el sistema.
Página 154: Clave De Memoria Usb Interna Opcional
Clave de memoria USB interna opcional Sustitución de la memoria USB interna opcional Requisitos previos PRECAUCIÓN: Para evitar que se produzcan interferencias con otros componentes del servidor, las dimensiones máximas permitidas para la memoria USB son 15,9 mm de ancho x 57,15 mm de largo x 7,9 mm de alto. 1.
Página 155 Ilustración 106. Extracción del ensamblaje del panel de control 4. Para quitar la etiqueta de información, realice los pasos siguientes: a. Ubique y presione las lengüetas de la etiqueta de información. b. Empuje la etiqueta de información para sacarla de la ranura del panel de control. NOTA: Conserve la etiqueta de información para colocarla en el panel de control nuevo.
Página 156: Instalación Del Ensamblaje Del Panel De Control
Instalación del ensamblaje del panel de control Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1. Sustituya la etiqueta de información en blanco situada en el panel de control nuevo por la etiqueta de información perteneciente al panel de control anterior.
Página 157: Módulo De Plataforma Segura
Ilustración 109. Instalación del ensamblaje del panel de control Siguientes pasos Instale el ensamblaje de ventiladores de refrigeración. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema en la página 70. Módulo de plataforma segura Actualización del módulo de plataforma segura Requisitos previos 1.
Página 158: Extracción Del Tpm
Extracción del TPM Pasos 1. Localice el conector TPM en la placa base. 2. Presione para mantener el módulo hacia abajo y quite el tornillo con el destornillador Torx de 8 muescas que se envía con el módulo TPM. 3. Deslice el módulo TPM para extraerlo de su conector. 4.
Página 159: Placa Base
3. Desde la opción TPM Security (Seguridad del TPM), seleccione On with Pre-boot Measurements (Activar con medidas de preinicio). 4. Desde la opción TPM Command (Comando de TPM), seleccione Activate (Activar). 5. Guarde la configuración. 6. Reinicie el sistema. 7. Abra la Configuración del sistema de nuevo. 8.
Página 160 Ilustración 111. Desbloqueo de la tarjeta madre del sistema Ilustración 112. Extracción de la placa base Siguientes pasos Instale la tarjeta madre del sistema. Instalación y extracción de componentes del sistema...
Página 161: Instalación De La Placa Base
Instalación de la placa base Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1. Desembale el nuevo ensamblaje de placa base. PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro componente.
Página 162: Restauración De La Etiqueta De Servicio Utilizando Easy Restore (Restauración Fácil)
Portatarjetas de expansión Soporte para tarjetas GPU Cubierta para flujo de aire 2. Vuelva a conectar todos los cables a la placa base. NOTA: Compruebe que los cables internos del sistema están tendidos por la pared del chasis y asegurados con el soporte para sujeción de cables.
Página 163: Tarjetas Mediadoras De Alimentación
NOTA: Puede introducir la etiqueta de servicio solo cuando el campo Service Tag (Etiqueta de servicio) está vacío. Asegúrese de introducir la etiqueta de servicio correcta. Una vez se haya introducido, no se puede actualizar ni modificar. 5. Haga clic en OK (Aceptar). Tarjetas mediadoras de alimentación Conectores de las tarjetas mediadoras de alimentación principales y de GPU...
Página 164: Extracción De La Placa Mediadora De Alimentación Gpu
Ilustración 115. Tarjeta mediadora de alimentación de GPU 1. Conector de alimentación de GPU [J_GPU_POWER_225W_J4] 2. Conector de alimentación de GPU [J_GPU_POWER_225W_J5] 3. Conector de alimentación de GPU [J_GPU_POWER_225W_J3] 4. Conector de alimentación de GPU [J_GPU_POWER_225W_J2] 5. Conector de enlace de la tarjeta mediadora de alimentación principal Extracción de la placa mediadora de alimentación GPU Requisitos previos...
Página 165: Instalación De La Tarjeta Mediadora De Alimentación De Gpu
Instalación de la tarjeta mediadora de alimentación de GPU Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1. Alinee las ranuras guía de la placa mediadora de alimentación de GPU (PIB) con las patas guía del chasis. 2.
Página 166: Instalación De La Placa Mediadora De Alimentación Principal
Ilustración 118. Extracción de la PIB principal Siguientes pasos Instale la principal placa mediadora de alimentación. Instalación de la placa mediadora de alimentación principal Requisitos previos Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad en la página 69. Pasos 1.
Página 167: Conversión Del Sistema De Modo Torre A Modo Bastidor
Conversión del sistema de modo torre a modo bastidor El sistema se puede convertir del modo torre al modo bastidor. Para convertir el sistema del modo torre al modo rack, necesita el kit de conversión del modo torre al modo rack, que contiene lo siguiente: •...
Página 168 Ilustración 121. Acoplamiento de la cubierta de Mylar 6. Instale las orejas del bastidor; para ello, lleve a cabo los siguientes pasos: a. Alinee los tres orificios de los tornillos en las orejas del bastidor con los orificios de los tornillos en la parte superior e inferior del sistema.
Página 169: Capítulo 6: Diagnósticos Del Sistema
Diagnósticos del sistema Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni riesgo de pérdida de datos.
Página 170: Controles De La Utilidad De Diagnóstico Del Sistema
Aparece la ventana ePSA Pre-boot System Assessment (Evaluación del sistema de preinicio ePSA), que enumera todos los dispositivos detectados en el sistema. El diagnóstico comienza ejecutando las pruebas en todos los dispositivos detectados. Controles de la utilidad de diagnóstico del sistema Menú...
Página 171: Capítulo 7: Obtención De Ayuda
Dell|EMC. Comentarios sobre la documentación Puede clasificar la documentación o escribir sus comentarios en cualquiera de nuestras páginas de documentación de Dell EMC y, a continuación, hacer clic en Send Feedback (Enviar comentarios) para enviar sus comentarios.
Página 172: Quick Resource Locator [Localizador De Recursos Rápido] Para Poweredge T640
• Comunicación proactiva: un agente de soporte técnico de Dell EMC se comunica con usted para hablar sobre el caso de soporte y le ayuda a resolver el problema. Los beneficios disponibles varían en función de la licencia de Dell EMC Services adquirida para el dispositivo. Para obtener más información acerca de SupportAssist, vaya a www.dell.com/supportassist.

Dell EMC PowerEdge T640 Manual De Instalación Y Servicio

Capítulo 1: Descripción General de Dell EMC Poweredge T640

Capítulo 2: Especificaciones Técnicas

Capítulo 3: Instalación y Configuración Inicial del Sistema

Capítulo 4: Aplicaciones de Administración Previas al Sistema Operativo

Capítulo 5: Instalación y Extracción de Componentes del Sistema

Capítulo 6: Diagnósticos del Sistema

Capítulo 7: Obtención de Ayuda

Enlaces rápidos

Manuales relacionados para Dell EMC PowerEdge T640

Resumen de contenidos para Dell EMC PowerEdge T640
