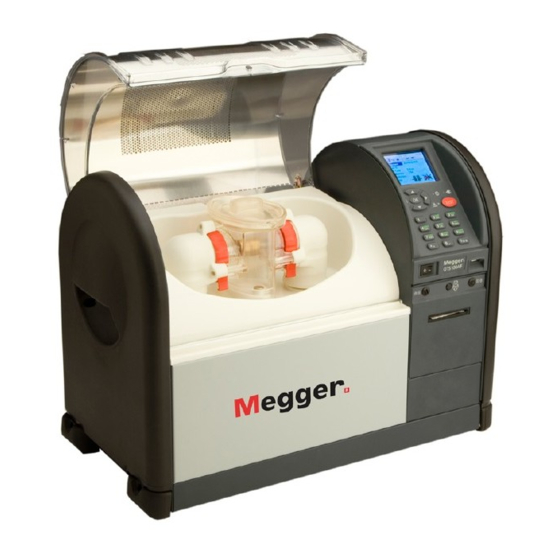

Megger OTS100AF Manual Del Usario

OTS100AF, OTS80AF and OTS60AF
Probadores de aceite para laboratorio
DESCRIPCIÓN
Los equipos de prueba de aceite para laboratorio de Megger
realizan pruebas precisas de tensión de ruptura en líquidos
aislantes minerales, éster y de siliconas. Los recipientes de
prueba moldeados proporcionan resultados recurrentes
mediante las ruedas de ajuste de configuración de la
separación de los electrodos. La tapa transparente y protectora
y la amplia cámara de prueba permiten el fácil acceso al
recipiente de prueba.
Los tres modelos para laboratorio cuentan con un teclado
alfanumérico de 12 teclas para facilitar el ingreso de las
identificaciones de prueba, los nombres de ficheros, notas,
etc. Las letras se ingresan presionando repetidamente una
tecla, del mismo modo en que se ingresa texto en un telé-
fono móvil moderno.
Las normativas de prueba se cargan previamente en el
instrumento y las nuevas versiones se pueden cargar
mediante una memoria flash USB. Todos los modelos para
laboratorio admiten la creación de pruebas personalizadas
definidas por el usuario. Los resultados de la prueba se
identifican por medio de un número de serie o identificación
de activo y se les imprime la hora y la fecha. El software
de gestión de datos y activos de Megger, PowerDB Lite, se
provee sin coste adicional y proporciona una herramienta
excelente para descargar e imprimir los resultados.
Una impresora interna opcional proporciona copias impresas
de los resultados. La impresión en base a tinta asegura la
durabilidad a cualquier temperatura. Las interfaces USB (x3),
memoria flash USB, impresora USB externa y escáner de
código de barras.
La seguridad del usuario es primordial y Megger ha diseñado
circuitos independientes y con doble redundancia de corte
por alta tensión para garantizar la seguridad. Durante una
prueba, el operador puede finalizarla presionando cualquier
OTS100AF, OTS80AF, OTS60AF
Probadores de aceite para laboratorio
Instrumentos de laboratorio para medición de
n
la tensión de ruptura del aceite aislante
Precisión garantizada - recipiente de aceite con
n
ajuste asegurable
Pantalla a color brillante de 3,5 pulgadas
n
visible en exteriores
Apto para aceite mineral, éster o de silicona
n
Circuito de detección de disparo con medición
n
directa de tensión y corriente
Tiempo de apagado HV ultra rápido (<10 μs)
n
botón en el teclado, así la alta tensión se eliminará inmedi-
atamente y se suspenderá la prueba. La cubierta transparente
proporciona gran visibilidad dentro de la cámara aún estando
protegida y aislada eléctricamente por una pantalla con con-
exiones múltiples a la tierra del instrumento.
CARACTERÍSTICAS Y BENEFICIOS
Tensiones de prueba: 60 kV , 80 kV y 100 kV
n
Precisión garantizada - recipiente con ajuste bloqueable
n
Indicadores planos de separación de los electrodos que no
n
dañan los electrodos
Medición automática de la temperatura del aceite
n
Pantalla a color QVGA con luz de fondo visible con luz
n
solar
Cámara de prueba amplia, de fácil limpieza con drenaje de
n
aceite
Cámara de prueba de alta visibilidad
n
Funcionamiento seguro con microinterruptor con redun
n
dancia doble
Interfase intuitiva del usuario
n
CARACTERÍSTICAS OPCIONALES
Impresora interna
n
Impulsor motorizado de la tapa
n
Unidad de verificación de tensión (VCM100D/VCM80D)
n
APLICACIÓN
El control y el mantenimiento de la calidad del aceite es
esencial para asegurar el funcionamiento fiable de los
equipos eléctricos rellenos con aceite. En muchos países se
han establecido códigos profesionales que incluyen diversos
tipos distintos de pruebas en aceites de aislación.
Una de las pruebas fundamentales de la calidad del aceite es
la prueba de la tensión de ruptura, la cual mide la capacidad
del aceite para soportar el esfuerzo eléctrico. La tensión de
ruptura baja puede indicar la presencia de contaminantes
tales como agua o partículas conductivas. Se deben tomar
