INSTALLATION LRA-1500

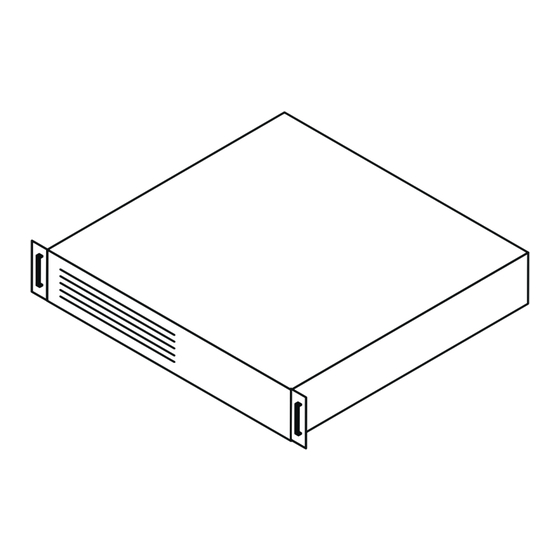

LRA-1500 (22 162 053)
Topologie A / Topology A / Topologie A / Topologia A / Topología A / Topologie A
L
N
PE
LAN (TCP/IP)
LM-TLM
F = max. 10 A
B1 B2
RS-232
LM-PCSIR
R1
L N PE R2
B1 B2
RS-232
LM-PCSIR
R1
L N PE R2
B2 B1
LM-Bus 1
15 V
Topologie B / Topology B / Topologie B / Topologia B / Topología B / Topologie B
L
N
PE
LAN (TCP/IP)
LM-TLM
F = max. 10 A
B1 B2
RS-232
LM-PCSIR
R1
L N PE R2
B2 B1
LM-Bus 1 LM-Bus 2
15 V
COM 1
COM 2
LAN 1
LAN 2
USB DP DP
COM 3
USB
COM 4
Zumtobel Lighting GmbH
Schweizerstrasse 30
6850 Dornbirn AUSTRIA
www.zumtobel.com
HUB
LRA-1500
B1 B2 B1 B2
RS-232 RS-232
LM-PCSIR LM-PCSIR
R1 R1
L N PE R2 L N PE R2
B2 B1
B2 B1
LM-Bus 2
LM-Bus 3
15 V
15 V
HUB
Building Management System
LRA-1500
B1 B2 B1 B2
RS-232 RS-232
LM-PCSIR LM-PCSIR
R1 R1
L N PE R2 L N PE R2
B2 B1
B2 B1
LM-Bus 3
15 V
15 V
de
Einsatzbereich
Automatisierungsrechner für 1 500 automatisierte LUXMATE-Ausgänge
230/240 V
50/60 Hz
Technische Daten
Nennspannung . . . . . . . . . . . . . . . . . 230/240 V, 50/60 Hz
Verlustleistung . . . . . . . . . . . . . . . . . . 400 W
Ausgänge . . . . . . . . . . . . . . . . . . . . . 2 serielle RS-232-Anschlüsse (COM 1 – 2): D-Sub 9-polig
2 serielle RS-232-Anschlüsse (COM 3 – 4): D-Sub 9-polig, über
Kabelpeitsche (D-Sub 25-polig)
3 DisplayPort (DP)
2 Ethernet-Anschlüsse (LAN 1 – 2): RJ45-Stecker
6 USB-Anschlüsse: 2 auf der Vorderseite (USB 2.0), 4 auf der
Rückseite (USB 3.0)
Schutzart. . . . . . . . . . . . . . . . . . . . . . IP 20
Schutzklasse. . . . . . . . . . . . . . . . . . . Schutzklasse I (Erdungsanschluss)
Gehäusematerial.. . . . . . . . . . . . . . . . Stahlblech, pulverbeschichtet
Montage . . . . . . . . . . . . . . . . . . . . . . in einem 19-Zoll-Rack oder als Desktop-Rechner
Abmessungen. . . . . . . . . . . . . . . . . . 482 x 88 x 350 (B x H x T, in mm)
Zulässige Umgebungstemperatur . . . 0 – 50 °C
Zulässige relative Luftfeuchtigkeit. . . . 20 – 90 %, nicht kondensierend
Gewicht. . . . . . . . . . . . . . . . . . . . . . . ca. 8 kg
Planungs- und Installationshinweise
• Installation: nur fest in trockener und sauberer Umgebung; Zugriff nur mit Werkzeug möglich
• Topologie A: Tageslichtmesskopf LM-TLM über ein separates LM-PCSIR direkt an den LRA-1500
anschließen; Busleitung vom LM-TLM zum LRA-1500 muss separat verlegt werden, um bei einer
Anlagenerweiterung den Backbone-Bus mit geringem Verdrahtungsaufwand realisieren zu können
• Topologie B: Tageslichtmesskopf LM-TLM an einen der 3 vorhandenen Feldbusse (LM-Bus) anschließen
• Pro LM-PCSIR: maximal 500 automatisierte Ausgänge am LM-Bus
Sicherheitshinweise
• Das Gerät darf nur für den festgelegten Einsatzbereich verwendet werden.
230/240 V
• Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten.
50/60 Hz
• Bei Montage und Installation des Geräts muss die Spannungsversorgung unterbrochen sein.
• Montage, Installation und Inbetriebnahme des Geräts darf nur durch qualifiziertes Fachpersonal
erfolgen.
fr
Domaine d'application
Calculateur d'automatisation pour jusqu'à 1.500 sorties automatisées LUXMATE
Données techniques
Tension nominale. . . . . . . . . . . . . . . . 230/240 V, 50/60 Hz
Puissance dissipée . . . . . . . . . . . . . . 400 W
Tension nominale. . . . . . . . . . . . . . . . 230/240 V, 50/60 Hz
Puissance dissipée . . . . . . . . . . . . . . 400 W
Sorties. . . . . . . . . . . . . . . . . . . . . . . . 2 ports série RS-232 (COM 1 – 2) : D-Sub 9 pôles
2 ports série RS-232 (COM 3 – 4) : D-Sub 9 pôles, par multi-câble
adaptateur (D-Sub 25 pôles)
3 DisplayPort (DP)
2 ports Ethernet (LAN 1 – 2) : connecteur RJ45
6 ports USB : 2 à l'avant (USB 2.0), 4 à l'arrière (USB 3.0)
Indice de protection. . . . . . . . . . . . . . IP 20
Classe de protection . . . . . . . . . . . . . classe de protection I (borne de terre)
Matériau du boîtier. . . . . . . . . . . . . . . tôle d'acier revêtue par poudre
Montage . . . . . . . . . . . . . . . . . . . . . . dans un rack 19 pouces ou comme ordinateur de bureau
Dimensions . . . . . . . . . . . . . . . . . . . . 482 x 88 x 350 (L x H x P, en mm)
Température ambiante admissible . . . 0 – 50 °C
Humidité relative de l'air admissible . . 20 – 90 %, non condensée
Poids. . . . . . . . . . . . . . . . . . . . . . . . . env. 8 kg
Consignes de configuration et d'installation
• Installation : uniquement dans un environnement sec et propre ; accès possible seulement avec un outil
• Topologie A : raccorder le capteur de la lumière du jour LM-TLM directement à LRA-1500 via une interface
LM-PCSIR séparée ; la ligne de bus allant de LM-TLM à LRA-1500 doit être montée séparément afin de
pouvoir réaliser le bus Backbone avec un minimum de câbles en cas d'extension de l'installation
• Topologie B : raccorder le capteur de la lumière du jour LM-TLM à l'un des 3 bus de terrain existants
(LM-Bus)
• Par interface LM-PCSIR : jusqu'à 500 sorties automatisées sur LM-Bus
Consignes de sécurité
• L'appareil ne peut être utilisé que dans le domaine d'application auquel il est destiné.
• Respecter les directives de sécurité et de prévention des accidents.
• L'alimentation en tension doit être interrompue pendant le montage et l'installation de l'appareil.
• Le montage, l'installation et la mise en service de l'appareil ne peuvent être réalisés que par un
personnel technique qualifié.
LRA-1500_IA_160708 ©
en
Application area
Automation computer for 1,500 automated LUXMATE outputs
Technical data
Nominal voltage . . . . . . . . . . . . . . . . 230/240 V, 50/60 Hz
Power dissipation . . . . . . . . . . . . . . . 400 W
Outputs . . . . . . . . . . . . . . . . . . . . . . . 2 RS-232 serial ports (COM 1–2): D-Sub 9-pin
2 RS-232 serial ports (COM 3–4): D-Sub 9-pin, via breakout cable
(D-Sub 25-pin)
3 DisplayPort (DP)
2 Ethernet ports (LAN 1–2): RJ45 plug
6 USB ports: 2 on the front (USB 2.0), 4 at the rear (USB 3.0)
Degree of protection . . . . . . . . . . . . . IP20
Protection class. . . . . . . . . . . . . . . . . proteccion class I (earth connection)
Housing material . . . . . . . . . . . . . . . . steel plate, powder-coated
Installation . . . . . . . . . . . . . . . . . . . . . in a 19-inch rack or as desktop computer
Dimensions . . . . . . . . . . . . . . . . . . . . 482 x 88 x 350 (W x H x D, in mm)
Permissible ambient temperature . . . 0–50°C
Permissible relative humidity . . . . . . . 20–90%, non-condensing
Weight. . . . . . . . . . . . . . . . . . . . . . . . approx. 8 kg
System design and instalaltion notes
• Installation: fixed only, in a clean and dry environment; access only possible with tools
• Topology A: connect sky scanner LM-TLM via a separate LM-PCSIR directly to LRA-1500; bus line
from LM-TLM to LRA-1500 must be laid separately in order to allow the backbone bus for a system
extension to be implemented with as little wiring work as possible
• Topology B: connect sky scanner LM-TLM to one of the 3 available field buses (LM-Bus)
• Per LM-PCSIR: a maximum of 500 automated outputs on the LM-Bus
Safety instructions
• The device may only be used for the application area specified
• Relevant health and safety regulations must be observed.
• When assembling and installing the device, the voltage supply must be disconnected.
• Only qualified personnel may assemble, install and commission the device.
es
Ámbito de aplicación
Procesador para la automatización de hasta 1.500 salidas LUXMATE automatizadas
Datos técnicos
Tensión nominal . . . . . . . . . . . . . . . . 230/240 V, 50/60 Hz
Potencia disipada . . . . . . . . . . . . . . . 400 W
Salidas . . . . . . . . . . . . . . . . . . . . . . . 2 puestos serie RS-232 (COM 1 – 2): D-Sub 9 polos
2 puertos serie RS-232 (COM 3 – 4): D-Sub 9 polos, por cable de
conversión (D-Sub 25 polos)
3 DisplayPort (DP)
2 puertos Ethernet (LAN 1 – 2): conector RJ45
6 puertos USB: 2 en la parte delantera (USB 2.0), 4 en la parte
posterior (USB 3.0)
Grado de protección . . . . . . . . . . . . . IP 20
Clase de protección. . . . . . . . . . . . . . Clase de protección I (conexión a tierra)
Material de la carcasa . . . . . . . . . . . . Chapa de acero, recubierta en polvo
Montaje . . . . . . . . . . . . . . . . . . . . . . . En un armario de 19 pulgadas o como equipo de sobremesa
Dimensiones.. . . . . . . . . . . . . . . . . . . 482 x 88 x 350 (An x Al x Pr, en mm)
Temperatura ambiente permitida . . . . 0 – 50 °C
Humedad relativa permitida. . . . . . . . 20 – 90 %, sin condensación
Peso . . . . . . . . . . . . . . . . . . . . . . . . . 8 kg aprox.
Notas de planificación e instalación
• Instalación: solo se debe realizar de forma fija, en un entorno seco y limpio; solo se puede acceder con
herramientas
• Topología A: conectar el sensor de luz diurna LM-TLM mediante un LM-PCSIR separado directamente
con el LRA-1500; la línea bus del LM-TLM al LRA-1500 se debe tender por separado para poder
implementar el bus de backbone en caso de una ampliación de sistema con un gasto de cableado
mínimo
• Topología B: conectar el sensor de luz diurna LM-TLM en uno de los 3 bus de campo presentes
(LM-Bus)
• Por LM-PCSIR: 500 salidas automatizadas como máximo en el LM-Bus
Instrucciones de seguridad
• El aparato solo puede utilizarse para el ámbito de aplicación establecido.
• Se deben cumplir las normas de seguridad y de prevención de accidentes vigentes.
• Es necesario interrumpir el suministro de tensión al montar e instalar el aparato.
• El montaje, la instalación y la puesta en operación de este aparato deben realizarse únicamente por
personal técnico cualificado.
