1. Lea "Seguridad" en la página iii y "Directrices de instalación" en la página 23 para asegurarse de que
trabaje con seguridad.
2. Apague el nodo de cálculo correspondiente en el que se va a realizar la tarea.
3. Quite el nodo de cálculo del chasis (consulte "Extracción del nodo de cálculo del chasis" en la página
26).
4. Cuidadosamente, coloque el nodo de cálculo en una superficie plana y protegida contra la estática,
orientándolo con el marco biselado hacia usted.
5. Quite la cubierta del nodo de cálculo (consulte "Extracción de la cubierta del nodo de cálculo" en la
página 46).
6. Obtenga un destornillador Phillips no. 1 largo.
Cuando quita el conector de entramado, el firmware de UEFI mantiene el controlador Ethernet en
restablecimiento y muestra un mensaje de advertencia, si un adaptador de expansión de E/S no está
instalado en el conector de expansión de E/S 1 para proporcionarle conectividad al chasis.
Para quitar un conector de entramado, complete los siguientes pasos:
Observe el procedimiento. Está disponible un video del proceso de instalación:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-B4_LYuT9X1MRWBU6UzX9gO
• Youku:
http://list.youku.com/albumlist/show/id_50481482

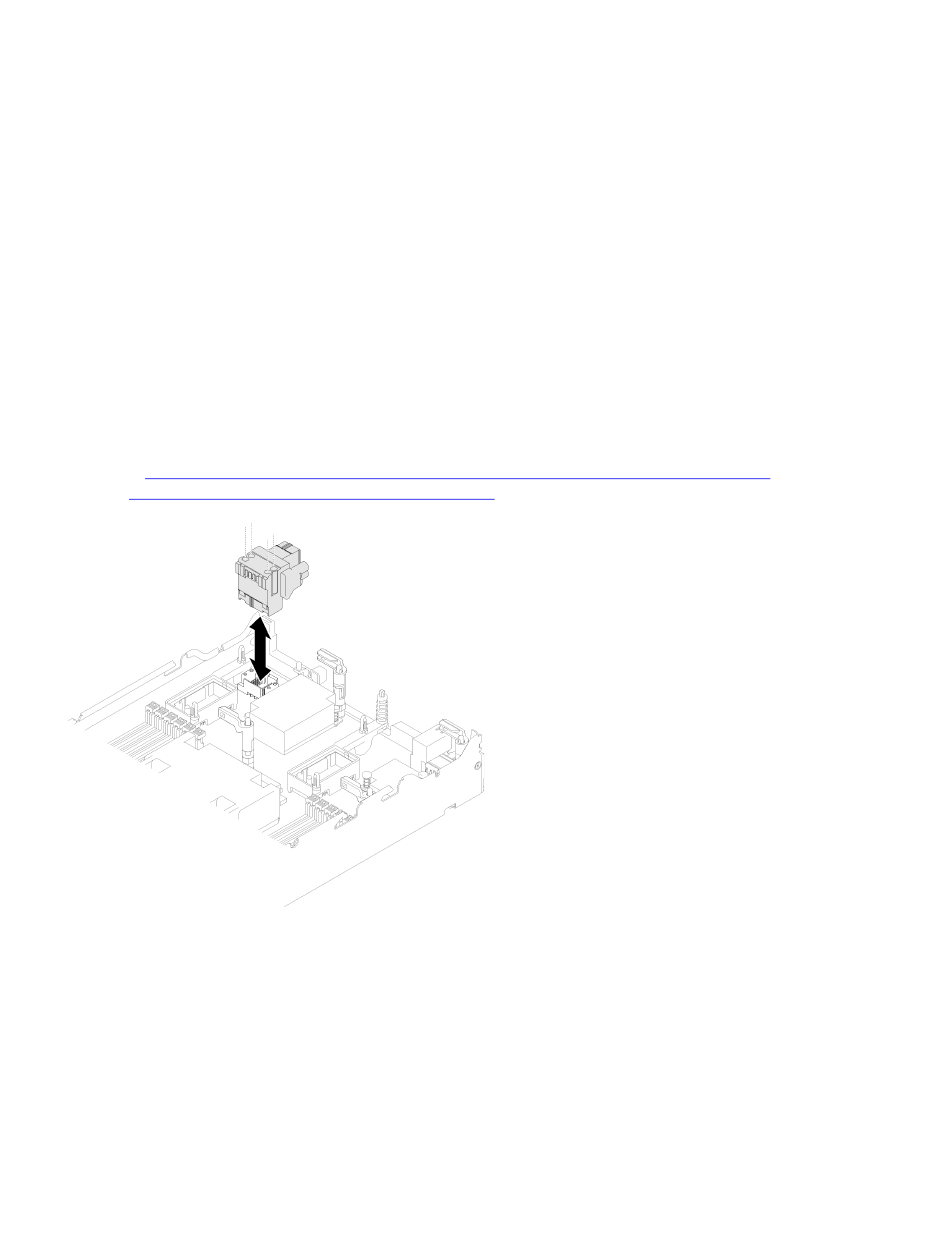

Figura 31. extracción del conector de entramado
Paso 1. Ubique el conector de entramado en la placa del sistema (consulte "Conectores de la placa del
sistema" en la página 16).
Paso 2. Usando un destornillador no. 1 Phillips largo, afloje los cuatro tornillos cautivos que fijan el
conector de entramado.
Paso 3. Eleve el conector de entramado desde la placa del sistema y almacénelo en un lugar seguro.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje
y utilice los materiales de embalaje para el envío que se le suministraron.
