2. Apague el nodo de cálculo correspondiente en el que se va a realizar la tarea.
3. Quite el nodo de cálculo del chasis (consulte "Extracción del nodo de cálculo del chasis" en la página
26).
4. Cuidadosamente, coloque el nodo de cálculo en una superficie plana y protegida contra la estática,
orientándolo con el marco biselado hacia usted.
5. Quite la cubierta del nodo de cálculo (consulte "Extracción de la cubierta del nodo de cálculo" en la
página 46).
Para extraer la placa posterior M.2, lleve a cabo los pasos siguientes:
Observe el procedimiento. Está disponible un video del proceso de instalación:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-B4_LYuT9X1MRWBU6UzX9gO
• Youku:
http://list.youku.com/albumlist/show/id_50481482

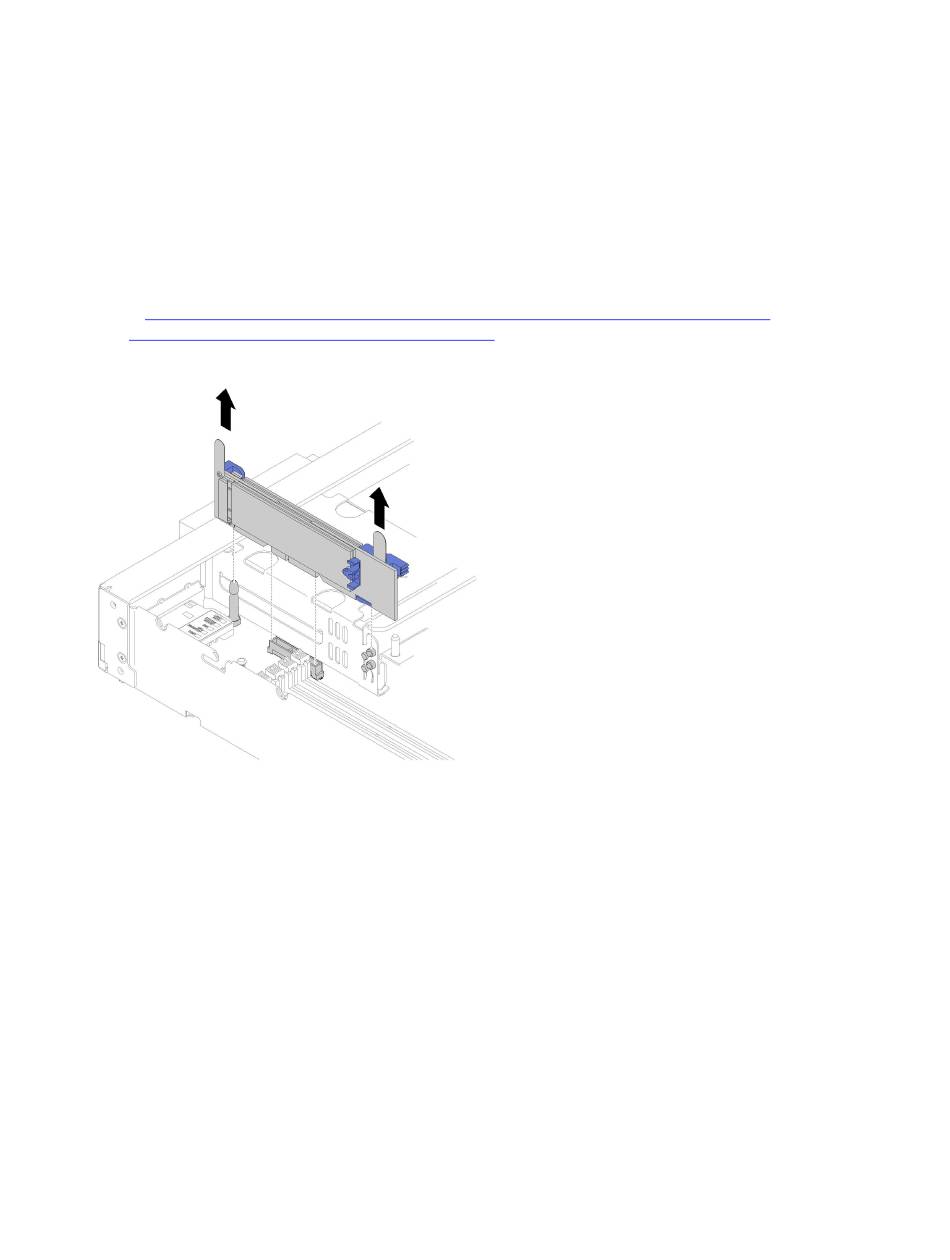

Figura 43. Extracción de la placa posterior de M.2
Paso 1. Extraiga la placa posterior M.2 de la placa del sistema levantando en ambos extremos de la placa
posterior al mismo tiempo.
Nota: Tire de la placa posterior M.2 hacia arriba al extraerla de la placa del sistema.
Para extraer una unidad M.2 de la placa posterior M.2, consulte "Extracción de una unidad M.2" en la página
67.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje
y utilice los materiales de embalaje para el envío que se le suministraron.
Instalación de la placa posterior de M.2
Utilice esta información para instalar la placa posterior M.2.
Antes de instalar la placa posterior M.2, lleve a cabo los siguientes pasos:
