Nota
Más información sobre la parametrización y el manejo figuran en la ayuda online.
Características
S Posibilidad de inyección de señales simultánea en varios accionamientos.
S Se pueden ajustar las siguientes formas de señal libremente parametrizables:
– Rectángulo
– Escalera
– Triángulo
– PRBS (pseudo random binary signal, ruido blanco)
– Senoide
S Para cada señal es posible un offset. El arranque al offset es parametrizable. La genera-
ción de señales empieza después del arranque al offset.
S Limitación de la señal de salida ajustable a un valor mínimo y máximo.
S Modos de operación del generador de funciones para SERVO y Vector
– Salida de conector
S Modos de operación del generador de funciones sólo para SERVO
– Consigna de intensidad después del filtro (filtro de consigna de intensidad)
– Par perturbador (después del filtro de consigna de intensidad)
– Consigna de velocidad de giro después del filtro (filtro de consigna de velocidad
– Consigna de intensidad antes del filtro (filtro de consigna de intensidad)
– Consigna de velocidad de giro antes del filtro (filtro de consigna de velocidad de giro)

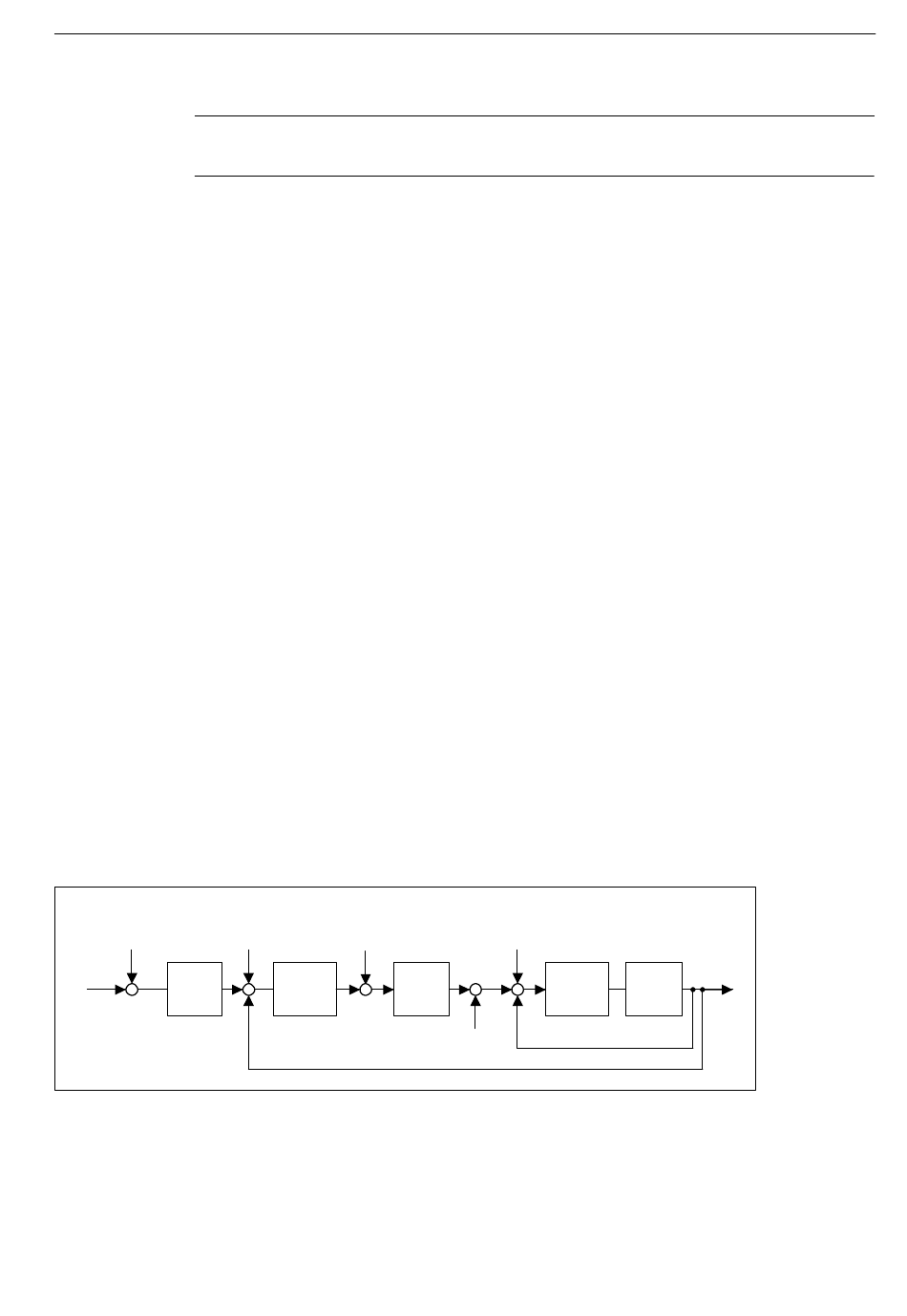

Puntos de inyección de señales del generador de funciones
Consigna de velocidad Consigna de velocidad
antes del filtro después del filtro
Filtro de
consigna
del
interpolador
funk_gen_ueber.vsd
Fig. 9-13 Puntos de inyección de señales del generador de funciones
SINUMERIK 802D sl Instrucciones de servicio (BA), Edición 05/2005
6FC5 397-0CP10-1EA0
de giro)
Consigna de intensidad
antes del filtro
Regulador de Filtro de
velocidad de
consigna
giro
–
Par perturbador
Primera puesta en marcha (PEM)
9.11 Diagnóstico desde STARTER
Consigna de intensidad
después del filtro
Regulador de
Proceso
intensidad
regulado
–
