2. Extraiga el disco de plástico (3), junto con las dos juntas tóricas (2), de la conexión a
proceso.
3. Disponga la primera junta tórica (2) de nuevo en el machihembrado de la conexión a
proceso .
4. Encaje el anillo metálico de puesta a tierra (3) en la conexión a proceso tal como se
ilustra.
5. Disponga la segunda junta tórica (2) en el machihembrado del anillo de puesta a tierra.
6. Monte de nuevo la conexión a proceso en el sensor. Al llevar a cabo dicha acción,
asegúrese de observar el par de apriete de valor máximo de los tornillos para roscas
lubricadas: 7 Nm (5,2 lbf ft)

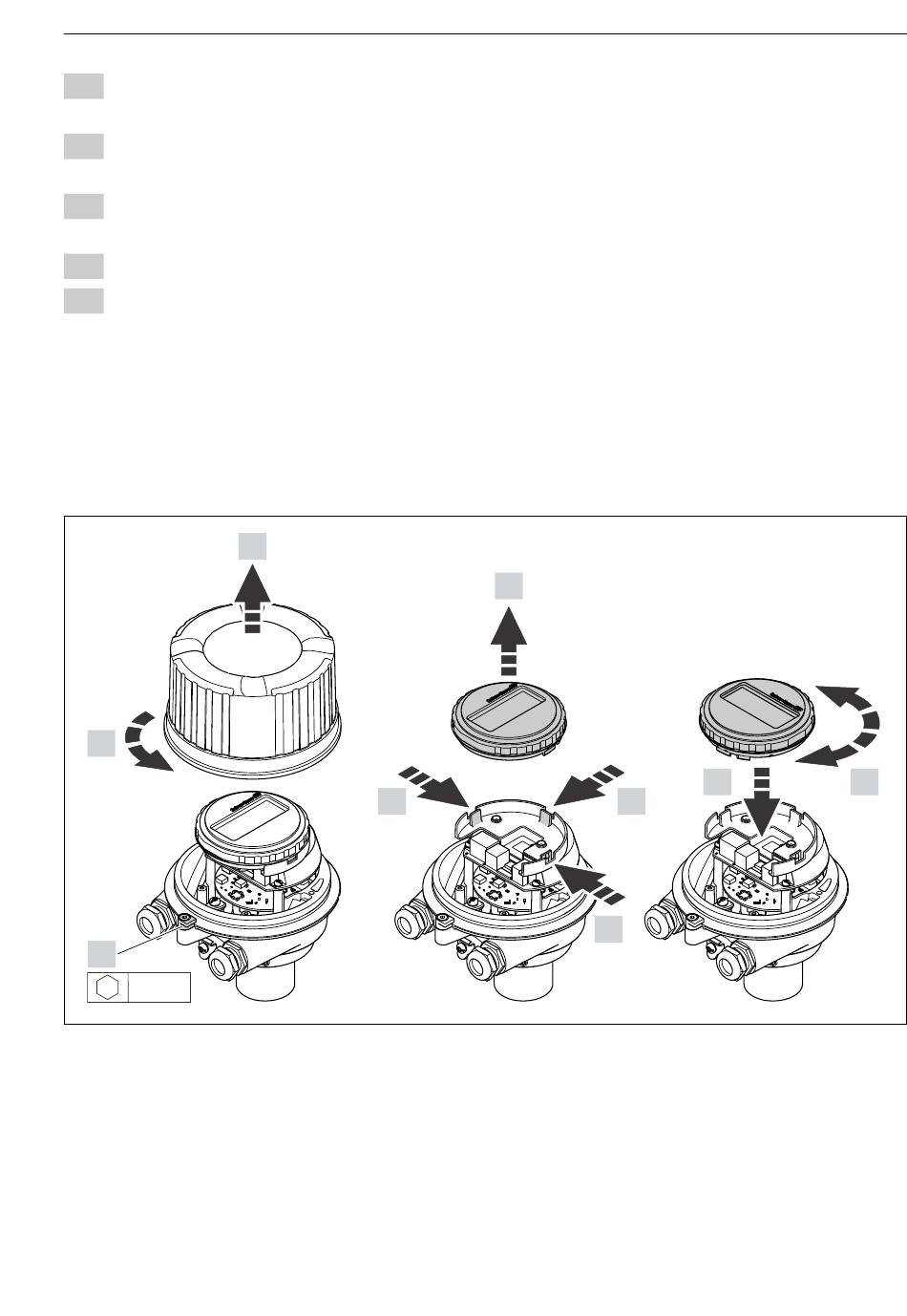

6.2.4 Giro del módulo indicador
Se puede girar el módulo indicador para optimizar la legibilidad del indicador.
Versión con caja de aluminio, AlSi10Mg, revestido
2.
1.
3 mm
Endress+Hauser
3.
4.
5.
4.
4.
Montaje
7. 6.
A0023192
23
