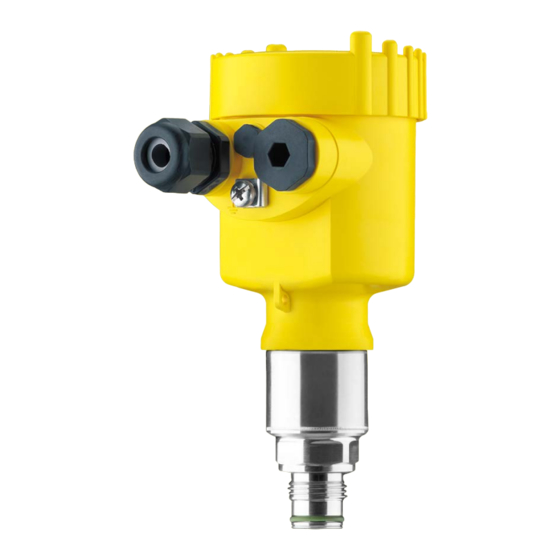

Vega BAR 83 Guía Rápida

Transmisor de presión con celda de medida metálica
Ocultar thumbs Ver también para BAR 83:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Guía rápida
Transmisor de presión con celda de
medida metálica
VEGABAR 83
4 ... 20 mA/HART
Con calificación SIL
Document ID: 46315

Publicidad

Tabla de contenido
loading

Manuales relacionados para Vega BAR 83

Resumen de contenidos para Vega BAR 83

  • Página 1 Guía rápida Transmisor de presión con celda de medida metálica VEGABAR 83 4 … 20 mA/HART Con calificación SIL Document ID: 46315...

  • Página 2: Tabla De Contenido

    Índice Índice Para su seguridad ........................3 Personal autorizado ......................3 Uso previsto ........................3 Aviso contra uso incorrecto ....................3 Instrucciones generales de seguridad ................3 Conformidad UE ....................... 4 1.6 Cualificación SIL según IEC 61508 .................. 4 Descripción del producto ....................... 5 Estructura .........................

  • Página 3: Para Su Seguridad

    1 Para su seguridad Para su seguridad Personal autorizado Todas las operaciones descritas en esta documentación tienen que ser realizadas exclusivamente por personal cualificado y autorizado por el titular de la instalación. Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGABAR 83 es un transmisor de presión para la medición de pre- sión de proceso y de nivel hidrostático. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". La confiabilidad funcional del instrumento está garantizada solo en caso de un uso previsto según las especificaciones en el manual de instrucciones del instrumento así según como las instrucciones suplementarias. Aviso contra uso incorrecto En caso de un uso inadecuado o no previsto de este equipo, es posible que del mismo se deriven riegos específicos de cada aplica- ción, por ejemplo un rebose del depósito debido a un mal montaje o mala configuración. Esto puede tener como consecuencia daños...

  • Página 4: Conformidad Ue

    1 Para su seguridad Conformidad UE El aparato cumple con los requisitos legales de las directivas comuni- tarias pertinentes. Con la marca CE confirmamos la conformidad del aparato con esas directivas. La declaración de conformidad UE se puede consusltar en nuestra página web. Debido a la estructura de sus conexiones a proceso, el equipo no está sujeto a la Directiva sobre equipos a presión cuando se opera con presiones de proceso ≤ 200 bar. 1.6 Cualificación SIL según IEC 61508 El Safety-Integrity-Level (SIL) de un sistema electrónico sirve para la evaluación de la confiabilidad de las funciones de seguridad integradas.

  • Página 5: Descripción Del Producto

    De esta forma encontrará en nuestro sitio web los datos siguientes del instrumento: • Código del producto (HTML) • Fecha de suministro (HTML) • Características del instrumento específicas del pedido (HTML) • Manual de instrucciones, Manual de instrucciones breves y Safety Manual al momento de la entrega (PDF) • Certificado de control (PDF) - opcional Vaya a "www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: • Descargar la aplicación VEGA Tools de "Apple App Store" o de "Google Play Store" • Escanear DataMatrix-Code de la placa de tipos del instrumento o • Entrar el número de serie manualmente en el App VEGABAR 83 • 4 … 20 mA/HART...

  • Página 6: Montaje

    3 Montaje Montaje Instrucciones básicas para el empleo del instrumento Protección contra hume- Proteja su instrumento a través de las medidas siguientes contra la penetración de humedad: • Emplear un cable de conexión apropiado (ver capitulo "Conectar a la alimentación de tensión") • Apretar firmemente el prensaestopas o el conector enchufable • Conducir hacia abajo el cable de conexión antes del prensaesto- pas o del conector enchufable Esto vale sobre todo para el montaje al aire libre, en recintos en los que cabe esperar la presencia de humedad (p.ej. debido a procesos de limpieza) y en depósitos refrigerados o caldeados.

  • Página 7: Ventilación Y Compensación De Presión

    3 Montaje Ventilación y compensación de presión Elemento de filtrado - posición Fig. 2: Posición del elemento de filtro Cámara única de plástico, acero inoxidable (fundición de precisión) Aluminio - de cámara única Cámara única de acero inoxidable (electropulida) Dos cámaras de plástico Dos cámaras de aluminio, acero inoxidable (fundición de precisión) 6 Elemento de filtro En los instrumentos siguientes en lugar del elemento de filtrado hay montado un tapón ciego:...

  • Página 8: Conectar A La Alimentación De Tensión

    4 Conectar a la alimentación de tensión Conectar a la alimentación de tensión Conexión Técnica de conexión La conexión de la alimentación de tensión y de la salida de señal se realizan por los terminales de resorte en la carcasa. La conexión con el módulo de visualización y configuración o con el adaptador de interface se realiza a través de las espigas de contacto en la carcasa. Información: El bloque de terminales es enchufable y se puede sacar de la elec- trónica. Con ese objetivo, subir y extraer el bloque de terminales con un destornillador pequeño. Cuando se enchufe nuevamente tiene que enclavar perceptiblemente.

  • Página 9: Carcasa De Una Cámara

    4 Conectar a la alimentación de tensión 8. Conectar el blindaje con el terminal interno de puesta a tierra, y el terminal externo de puesta a tierra con la conexión equipotencial. 9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Poner nuevamente el módulo de visualización y configuración eventualmente disponible 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. Carcasa de una cámara La figura siguiente se aplica para las versiones No-Ex, Ex-ia y Ex-d. Compartimento de la electrónica y de cone- xiones 4...20mA 6 7 8 Fig.

  • Página 10: Compartimiento De Conexiones

    4 Conectar a la alimentación de tensión Compartimiento de cone- xiones 4...20mA Display 6 7 8 Fig. 5: Compartimiento de conexiones - Carcasa de dos cámaras Alimentación de tensión, salida de señal 2 Para el módulo de visualización y configuración o adaptador de interface Para unidad de indicación y ajuste externa Terminal de tierra para la conexión del blindaje del cable VEGABAR 83 •...

  • Página 11: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración

    5 Puesta en funcionamiento con el módulo de visualización y configuración Puesta en funcionamiento con el módulo de visualización y configuración Colocar el módulo de visualización y configuración El módulo de visualización y configuración se puede montar y des- montar del sensor en cualquier momento. (Se pueden seleccionar cuatro posiciones cada una de ellas a 90° de la siguiente. Para ello no es necesario interrumpir la alimentación de tensión. Proceder de la forma siguiente: 1. Destornillar la tapa de la carcasa 2. Poner el módulo de visualización y configuración sobre la electró- nica, girándolo hacia la derecha hasta que encastre 3. Atornillar fijamente la tapa de la carcasa con la ventana.

  • Página 12: Parametrización

    5 Puesta en funcionamiento con el módulo de visualización y configuración Fig. 7: Empleo del módulo de visualización y configuración en carcasa de dos cámaras En el compartimiento de la electrónica En el compartimento de conexiones Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. Parametrización Secuencia de operación Una modificación de parámetros en instrumento con cualificación SIL siempre tiene que ser realizada de la forma siguiente: •...

  • Página 13: Modificar Parámetros Para Puesta En Marcha

    5 Puesta en funcionamiento con el módulo de visualización y configuración Bloquear ajuste y verificar parámetros modificados Una descripción se encuentra debajo de los parámetros "Puesta en marcha - bloquear ajuste". Modificar parámetros 1. Ir al menú "Puesta en marcha" a través del módulo de visualiza- para puesta en marcha ción y configuración. 2. En esta opción del menú se activar/desactiva el sensor esclavo para presión diferencial electrónica y se selecciona la aplicación, p.Ej. nivel. 3. En el punto menú "Unidades" seleccione la unidad de ajuste del instrumento, p. Ej. "bar". 4. En dependencia de aplicación realizar el ajuste, p. Ej. en las opciones del menú "Ajuste mín." y "- Ajuste máx.". Ejemplo de parametriza- VEGABAR 83 mide siempre una presión independientemente de la ción variable de proceso seleccionada en la opción del menú "Aplicación". Para emitir correctamente la variable de proceso seleccionada, hay que realizar una asignación a 0 % y 100 % de la señal de salida (Ajuste).
  • Página 14 5 Puesta en funcionamiento con el módulo de visualización y configuración 100% Fig. 8: Ejemplo de parametrización ajuste mín./máx. medición de nivel Nivel mín. = 0 % corresponde a 0,0 mbar Nivel máx. = 100 % corresponde a a 490,5 mbar Si se desconocen esos valores, también se puede ajustar con niveles de por ejemplo 10 % y 90 % A través de dichas informaciones se calcula después la verdadera altura de llenado.

  • Página 15: 5.3 Resumen Del Menú

    5 Puesta en funcionamiento con el módulo de visualización y configuración 5.3 Resumen del menú Puesta en marcha Opción de menú Parámetro Ajustes de fábrica Nombre del punto Sensor de medición Aplicación (SIL) Aplicación nivel Slave para pre- Desactivadas sión diferencial electrónica Unidades Unidad de ajuste mbar (con rango nominal de medición ≤ 400 mbar) bar (con rango nominal de medición ≥ 1 bar) Unidad de tempe- °C ratura Corrección de po- 0,00 bar sición (SIL) Ajuste (SIL) Ajuste cero/mín.

  • Página 16: Diagnóstico

    5 Puesta en funcionamiento con el módulo de visualización y configuración Diagnóstico Opción de menú Parámetro Ajustes de fábrica Estado del equipo indicador de se- Presión Valor de medición actual guimiento Temperatura Valores de temperatura actuales cel- da de medición, electrónica Simulación Presión Prueba periódica Otros ajustes Opción de Parámetro Ajustes de fábrica menú 0000 Fecha/Hora Fecha actual/Hora actual Reset Copiar ajustes del equipo Parámetros especiales...

  • Página 17: Anexo

    6 Anexo Anexo Datos técnicos Nota para equipos homologados Para equipos homologados (p.ej. con aprobación Ex) rigen los datos técnicos de las correspon- dientes indicaciones de seguridad. Estos pueden diferir de los datos aquí aducidos por ejemplo para las condiciones de proceso o para la alimentación de tensión. Todos los documentos de homologación se pueden descargar de nuestra página web. Datos electromecánicos - versión IP66/IP67 e IP66/IP68 (0,2 bar) Opciones de la entrada de cable Ʋ Entrada de cables M20 x 1,5; ½ NPT Ʋ Racor atornillado para cables M20 x 1,5, ½ NPT (ø cable véase tabla abajo) Ʋ Tapón ciego M20 x 1,5; ½ NPT Ʋ...
  • Página 18 Notes VEGABAR 83 • 4 … 20 mA/HART...
  • Página 19 Notes VEGABAR 83 • 4 … 20 mA/HART...

  • Página 20: Fecha De Impresión

    Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 Teléfono +49 7836 50-0 VEGA Grieshaber KG Fax +49 7836 50-201...
