ADVANCE-GRP

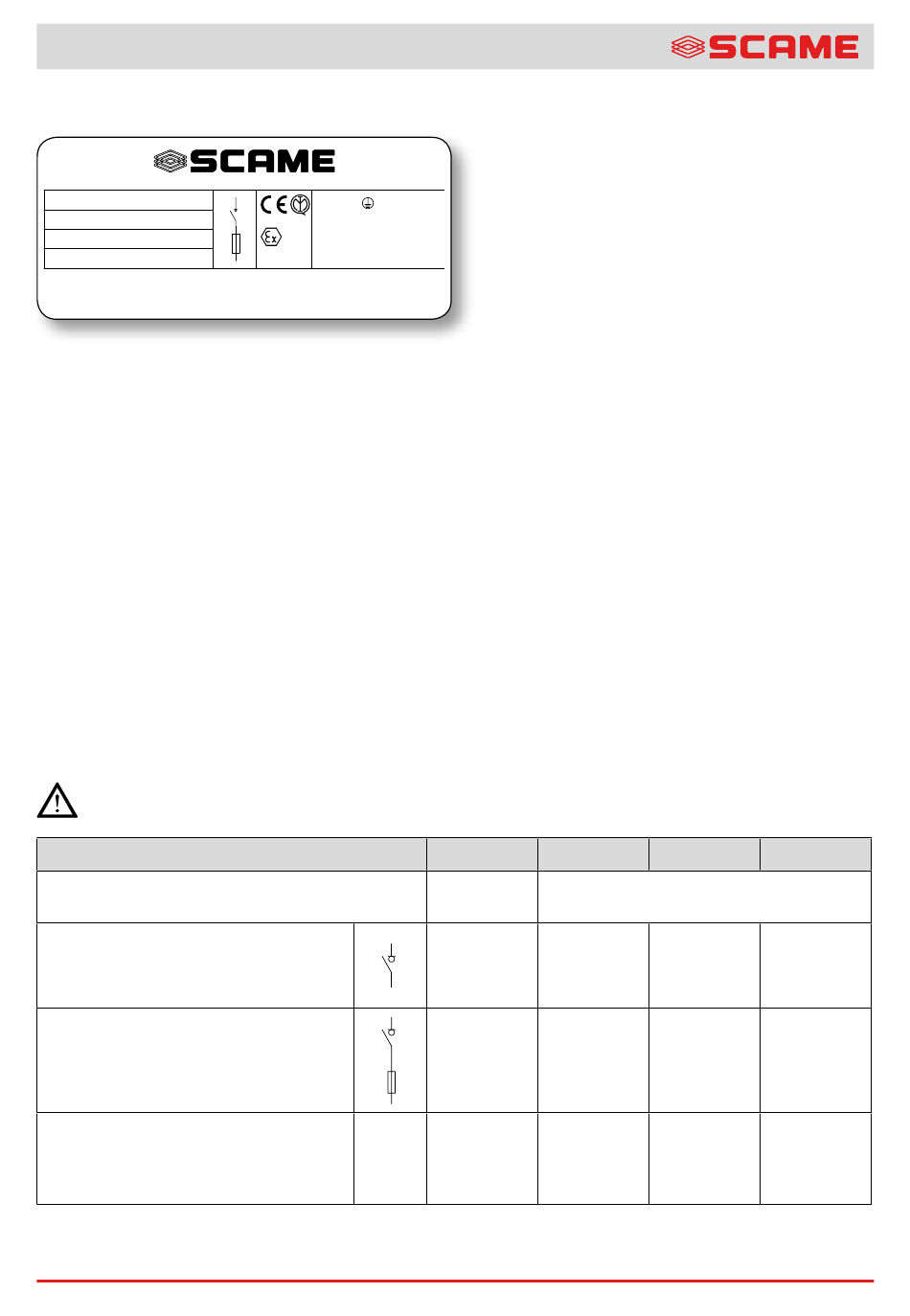

Un esempio dell'etichetta usata per la presa interbloccata certificata è qui riprodotta:
Via Costa Erta 15 Parre BG ITALY
503.6387-F
IMQ 11 ATEX 010
Ex tb IIIC T90°C Db IP66
T90°C Ta -25 +60°C
DO NOT OPEN WHEN ENERGIZED ENCLOSURE
AND WAIT AT LEAST 15 MINUTES AFTER HAVING DISCONNECTED POWER
WARNING THE CABLE ENTRY POINT CAN BE EXCEED 85°C
Esempio dell'etichetta adesiva.
QUESTO DOCUMENTO DEVE ESSERE LETTO ATTENTAMENTE PRIMA DELL'INSTALLAZIONE
Destinatari: elettricisti esperti o personale opportunamente addestrato.

1. NORME DI SICUREZZA

Le prese interbloccate della serie ADVANCE-GRP sono utilizzate per installazioni fisse in ambienti a potenziale rischio di esplosione
per la presenza di polveri combustibili classificati come Zona 21.
Queste istruzioni di installazione, uso e manutenzione devono essere conservate in luogo sicuro per permettere una consultazione
futura. Durante il funzionamento o durante le operazioni di manutenzione dell'apparato non lasciate questo manuale o altri oggetti
all'interno della custodia.
Utilizzare le prese interbloccate della serie ADVANCE-GRP solo per il loro uso approvato e mantenerle in condizioni di assoluta
integrità e pulizia. Le prese interbloccate sono state progettate per resistere ad un urto di 7J, e per essere utilizzate in normali
condizioni di vibrazione. Non sono state progettate per l'uso in ambienti soggetti a condizioni estreme di vibrazione. Il materiale
della custodia è poliestere rinforzato con fibra di vetro.
Nel caso di una installazione del prodotto non corretta, non sarà possibile garantire il modo di protezione.
Utilizzare solo parti di ricambio originali fornite da SCAME.
Nessuna modifica/lavorazione è permessa sulla presa interbloccata se non espressamente indicata in questo manuale.
NON APRIRE LA CUSTODIA IN TENSIONE SE IN PRESENZA DI ATMOSFERA ESPLOSIVA.
Osservare sempre le regole anti-infortunistiche nazionali e le istruzioni di sicurezza contenute in questo manuale ogni volta
che si opera sulla presa interbloccata.
Corrente nominale
Dispositivo di comando e/o
di protezione incorporato
Interruttore di manovra sezionatore SCAME
serie Command
Command e relativi fusubili 16-32A:
10:3 38 gG - 63A : CH 22 X 58 63A gG
Morsetto di terra
Dati tecnici, capacità di connessione dei morsetti e coppie di serraggio.
MP36510
2012
3P+N+ 63A - 6h
346-415V~
0051
II 2D
-
16A
Morsetti di alimentazione -
Codice
Coppia di serraggio (Nm)
503.16...
503.32...
0,8
503.63...
503.16...F
503.32...F
0,8
503.63...F
503.16....
503.32.... 1,2
503.63....
4
32A 63A
0,8 3,6
0,8 3,6
1,2 3,5
ZP90767-6
