Fiecare bornă poate găzdui numai un fir conductor, cu excepția cazului în care mai multe fire conductoare au fost îmbinate anterior într-o
manieră adecvată. Cablurile electrice trebuie să aibă o izolație corespunzătoare tensiunii. Bornele neutilizate trebuie strânse complet.
4.4 PROTECȚIE - ÎMPĂMÂNTARE
Prizele interblocate trebuie conectate la circuitele de protecție / împământare, în conformitate cu regulile de montaj ale instalației.
Borna de împământare internă trebuie să fie conectată la un circuit echipotențial de protecție sau împământare înainte de a trece
la alimentarea cu energie a aparatului.

4.5 COMPONENTE

Utilizați numai piese de schimb originale.
Componentele care trebuie încorporate în aparat sau piesele de schimb originale trebuie să fie instalate de către persoane instruite
corespunzător.

4.6 ZONE DE PERFORARE

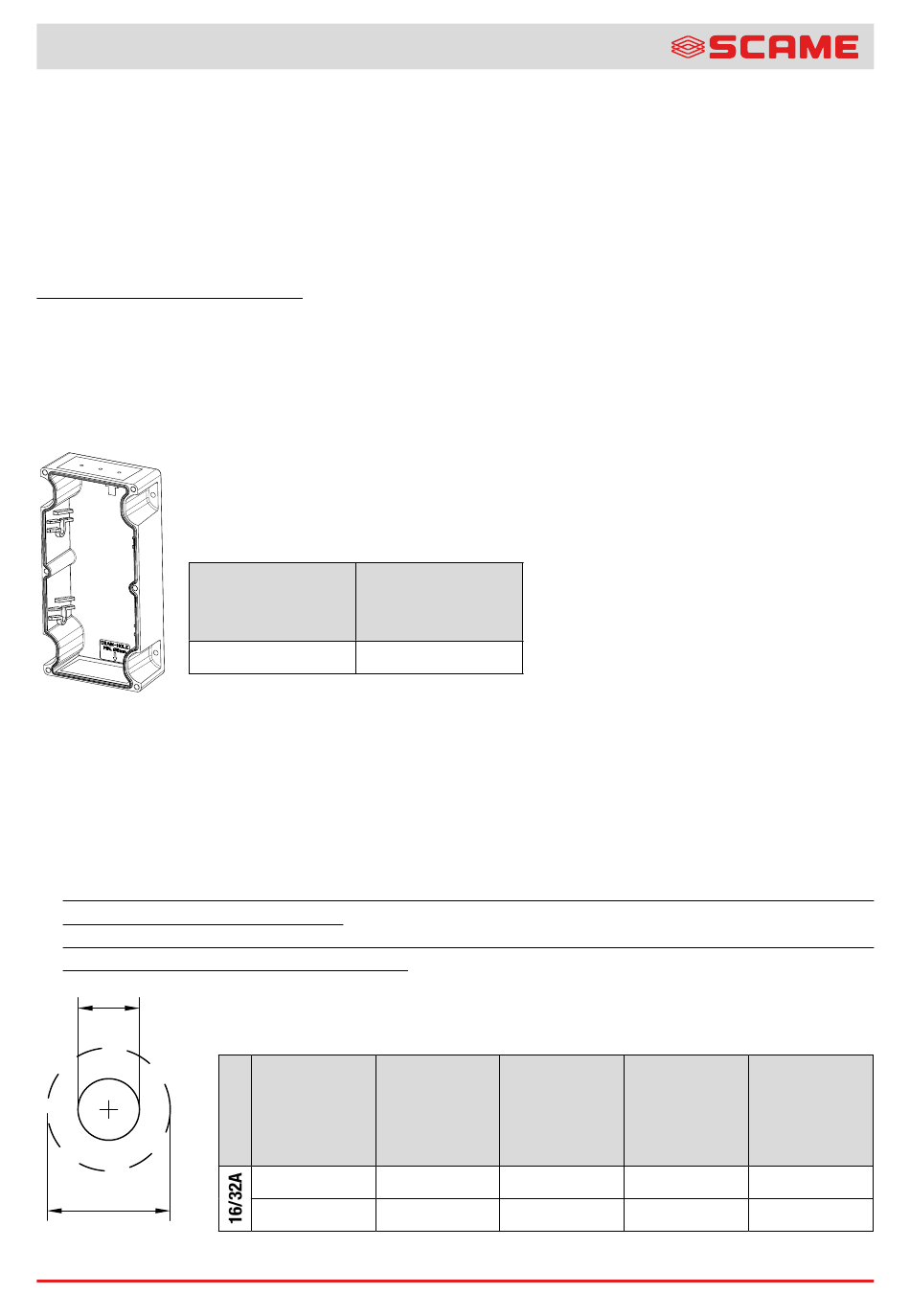

Zonele indicate în fig. 3 trebuie să fie perforate respectând distanțele minime, diametrele și numărul găurilor maxime indicate în
Tabelul 5 (Clearance).
A
A
Dimensiunea suprafețelor găurite
4.7 PRESETUPE
Utilizați numai presetupe ATEX potrivite pentru substanțele, temperaturile și zona de instalare (marcate II 2D Ex tb IIIC, cu un grad
minim de protecție IP66). Asigurați-vă că presetupele selectate sunt potrivite pentru cabluri, pentru a preveni slăbirea și pentru a
asigura o etanșare permanentă împotriva pătrunderii umidității și a prafului.
Dacă intrările de cablu neutilizate sunt deschise trebuie să fie închise cu dopuri certificate ATEX adecvate pentru substanțe,
temperaturi și zona de instalare (marcate II 2D Ex tb IIIC, cu grad de protecție minim IP66).
• Pentru montarea pesgarniturilor (care fac obiectul unei certificări ATEX separate), urmați instrucțiunile producătorului, în special
cuplul de strângere și prezența garniturilor.
• Intrarea cablurilor în versiunea 63A TREBUIE realizată prin mufa corespunzătoare prevăzută cu o singură intrare a cablului de
tip M50x1.5 (Kit mufă și presgarnitură 579.EX0201)
a
GLAND
b
CLEARANCE
Distanța minimă și dimensiunea presetupei.
MP36510
16A/32A
WxD
(mm )
2
80x45
Dimensiune Dimensiune
nominală nominală
presetupe presetupe
M
M32
63A
WxD
(mm )
2
110x55
Dimensiune
orificiu
(GLAND)
PG a (mm)
33
Pg29 37,5
42
Distanță
minimă Zona A
(CLEARANCE) nr.
b (mm)
50 2
50 2
ZP90767-6
