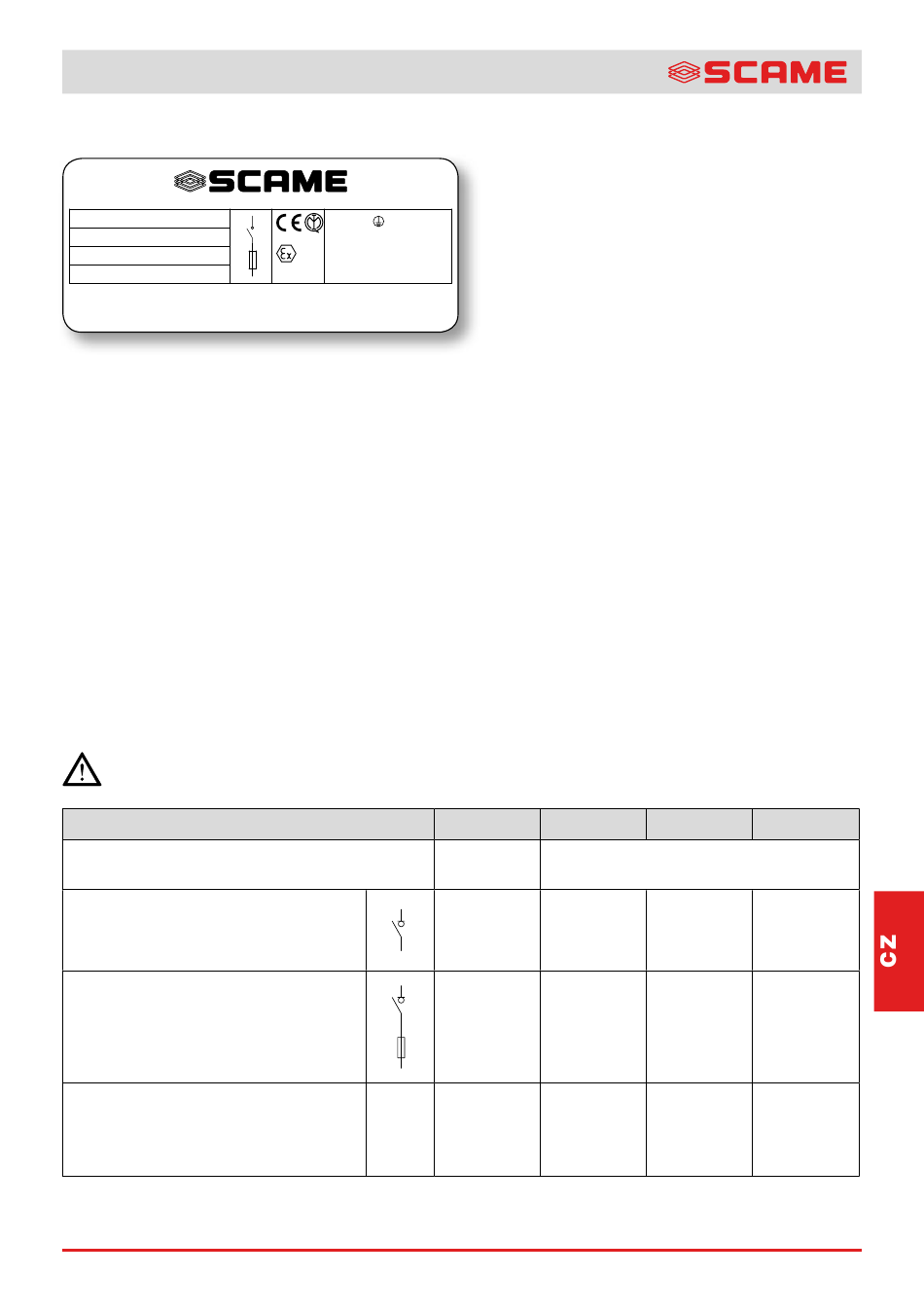

Příklad štítku použitého pro zásuvku se zajištěním je uveden zde:
Via Costa Erta 15 Parre BG ITALY
503.6387-F
IMQ 11 ATEX 010
Ex tb IIIC T90°C Db IP66
T90°C Ta -25 +60°C
DO NOT OPEN WHEN ENERGIZED ENCLOSURE
AND WAIT AT LEAST 15 MINUTES AFTER HAVING DISCONNECTED POWER
WARNING THE CABLE ENTRY POINT CAN BE EXCEED 85°C
Příklad lepicího štítku.
TENTO DOKUMENT MUSÍ BÝT PEČLIVĚ PŘEČTEN PŘED INSTALACÍ
Komu je dokumentace určena: odborníci v oboru elektro nebo příslušně vyškolený personál.
1. BEZPEČNOSTNÍ PRAVIDLA
Zásuvky se zajištěním řady ADVANCE-GRP se používají pro pevné instalace v prostředích s nebezpečím výbuchu v důsledku
přítomnosti hořlavého prachu klasifikovaných jako zóna 21.
Tyto pokyny týkající se instalace, používání a údržby musí být uchovány na bezpečném místě, aby bylo možné do nich v budoucnu
nahlížet. Během provozu nebo během údržby zařízení nenechávejte tento návod nebo jiné předměty uvnitř pouzdra.
Používejte zásuvky se zajištěním řady ADVANCE-GRP pouze pro jejich schválené použití a udržujte je v podmínkách absolutní
nepoškozenosti a čistoty. Zásuvky se zajištěním byly navrženy tak, aby odolaly nárazu 7J, a aby byly použity v normálních
vibračních podmínkách. Nejsou určeny pro použití v prostředí vystaveném extrémním vibracím. Materiál pouzdra tvoří polyester
vyztužený skleněnými vlákny.
V případě nesprávné instalace výrobku nebude možné zaručit režim ochrany.
Používejte pouze originální náhradní díly dodané spol. SCAME.
Na zásuvce se zajištěním není dovolena žádná úprava/zpracování, pokud tak není výslovně uvedeno v tomto návodu.
NEOTEVÍREJTE POUZDRO POD NAPĚTÍM, POKUD JE PŘÍTOMNA VÝBUŠNÁ ATMOSFÉRA
Vždy, když pracujete na zásuvce se zajištěním, dodržujte národní předpisy pro prevenci úrazů a bezpečnostní pokyny
obsažené v tomto návodu.
Jmenovitý proud
Zabudované ovládací
a/nebo ochranné zařízení
Spínače SCAME série Command
Spínače Command a související pojistky
16-32A: 10:3 38 gG
63A: CH 22 X 58 63A gG
Zemnící svorka
Technické údaje, připojovací kapacita svorek a utahovací momenty.
MP36510
2012
3P+N+ 63A - 6h
346-415V~
0051
II 2D
503.16...F
503.32...F
503.63...F
-
16A
Kód
utahovací moment (Nm)
503.16...
503.32... 0,8
503.63...
0,8
503.16....
503.32.... 1,2
503.63....
53
32A 63A
Napájecí svorky –
0,8 3,6
0,8 3,6
1,2 3,5
