Varilla Medidora De Llenado De Aceite - OLEO ELEVATOR LB 50 Serie Guia De Instalacion

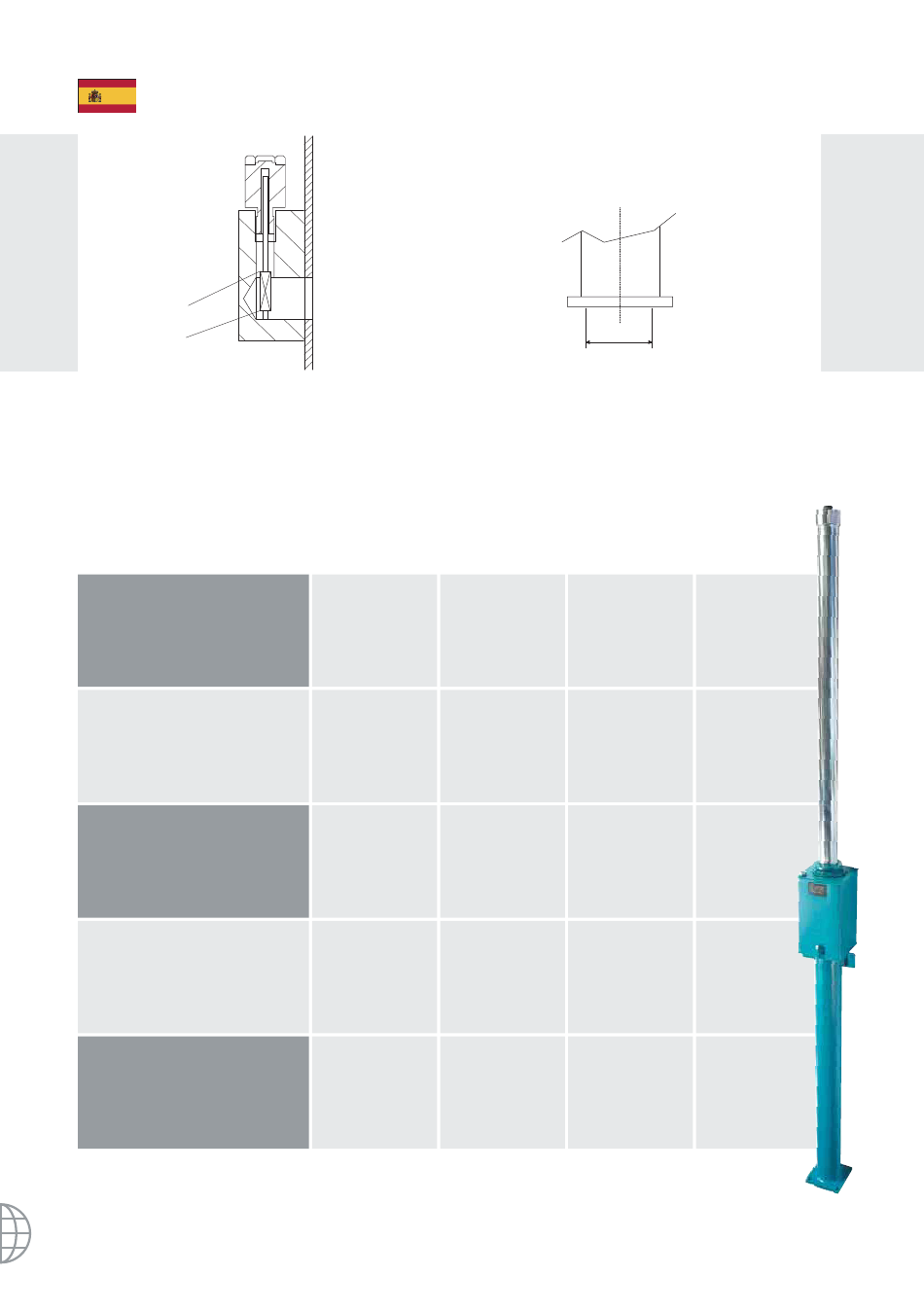

Varilla medidora de llenado de aceite

Varilla de medición
Nivel máximo
de aceite
Nivel mínimo
de aceite
• Extraiga la varilla de medición del amortiguador.
• Límpiela con un paño.
• Inserte la varilla de medición y enrósquela por completo, hasta que haga tope.
• Desenrósquela y extráigala para leer el nivel de aceite.
Tabla 1
Modelo de Amortiguador
Recorrido mínimo
Altura total máxima
Volumen de aceite nominal
Sin aceite/masa del amortiguador
25
LB 50 LB 55
2109mm/
1740mm/
68.50in 83.03in
4215.6mm/ 5038.6mm/
166.0in 198.4in
27.8 litres 33.3 litres
7.3 gallons 8.8 gallons
208.4 kg 241.8 kg
459.4 lbs 533.1 lbs
LB 50-55 'X' = Ø141
LB 60 'X' = Ø181
LB 65 'X' = Ø220
Ø 'X'
Estas áreas devem ser apoiadas.
LB 60
2504mm/ 3039mm/
98.58in 119.65in
6180.6mm/ 7374.6mm/
243.3in 290.3in
73.0 litres 117.0 litres
19.3 gallons 30.9 gallons
767.2 kg
480.2 kg
1058.7 lbs 1691.4 lbs
LB 65
