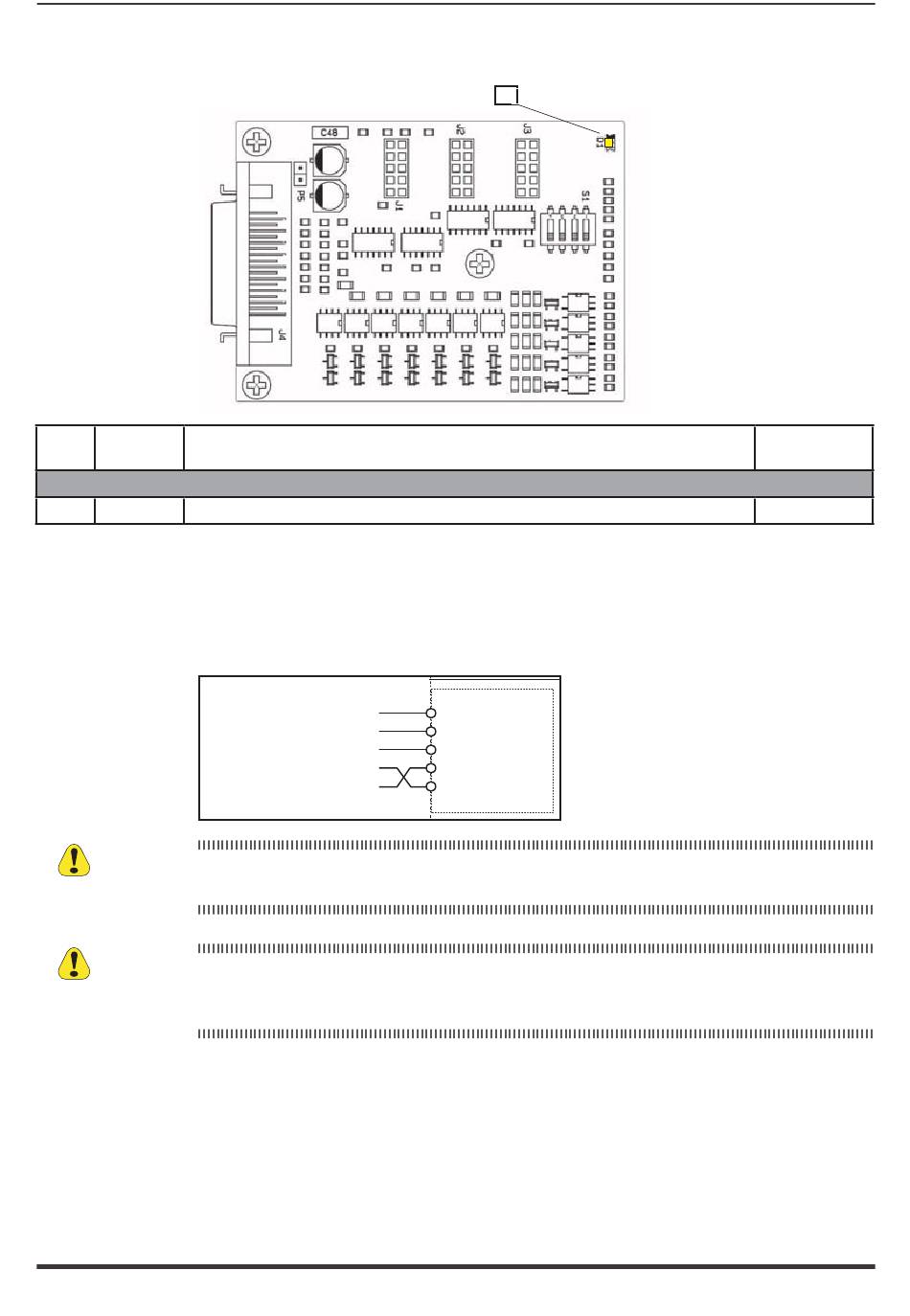

Placa INT-SLAVE
LEDS
Color
D1
Amarillo
Parpadea si hay señal de temperatura del convertidor esclavo conectado
A 1.6 Placa EXP-SFTy-ADV
La placa EXP- SFTy está integrada de serie en el convertidor maestro de las versiones
en paralelo de 400 a 1000 kW.
En caso de que no se requiera la función de seguridad, para activar el accionamiento sí es necesa-
rio activar (Safety Enable) el borne 1 de la placa EXP-SFTy-ADV.
¡Atención!
Para la conexión y puesta en marcha de la placa de seguridad con función de seguridad de nivel SIL2 o
SIL3, consulte el Capítulo 7, "Application Examples" del manual EXP-SFTy-ADV, (cód. 1S5F94) en el cd
¡Atención!
incluido con el convertidor, o descargable desde el sitio www.gefran.com.
+
Safety Enable
24V
-
+
Feedback power supply
24V
-
Safety Enable
Feedback
ADV200 • Guía rápida de instalación - Especificaciones y conexión
D1
MONITOR LED
FUNCIÓN
MONITOR
EXP-SFTy-ADV
1
2
(on ADV-...-SI models)
3
4
5
Funcionamiento
normal
Intermitente
143
