Instalación Del Módulo Del Disipador De Calor Y El Procesador - Dell EMC PowerEdge R940 Manual De Instalación Y Servicio

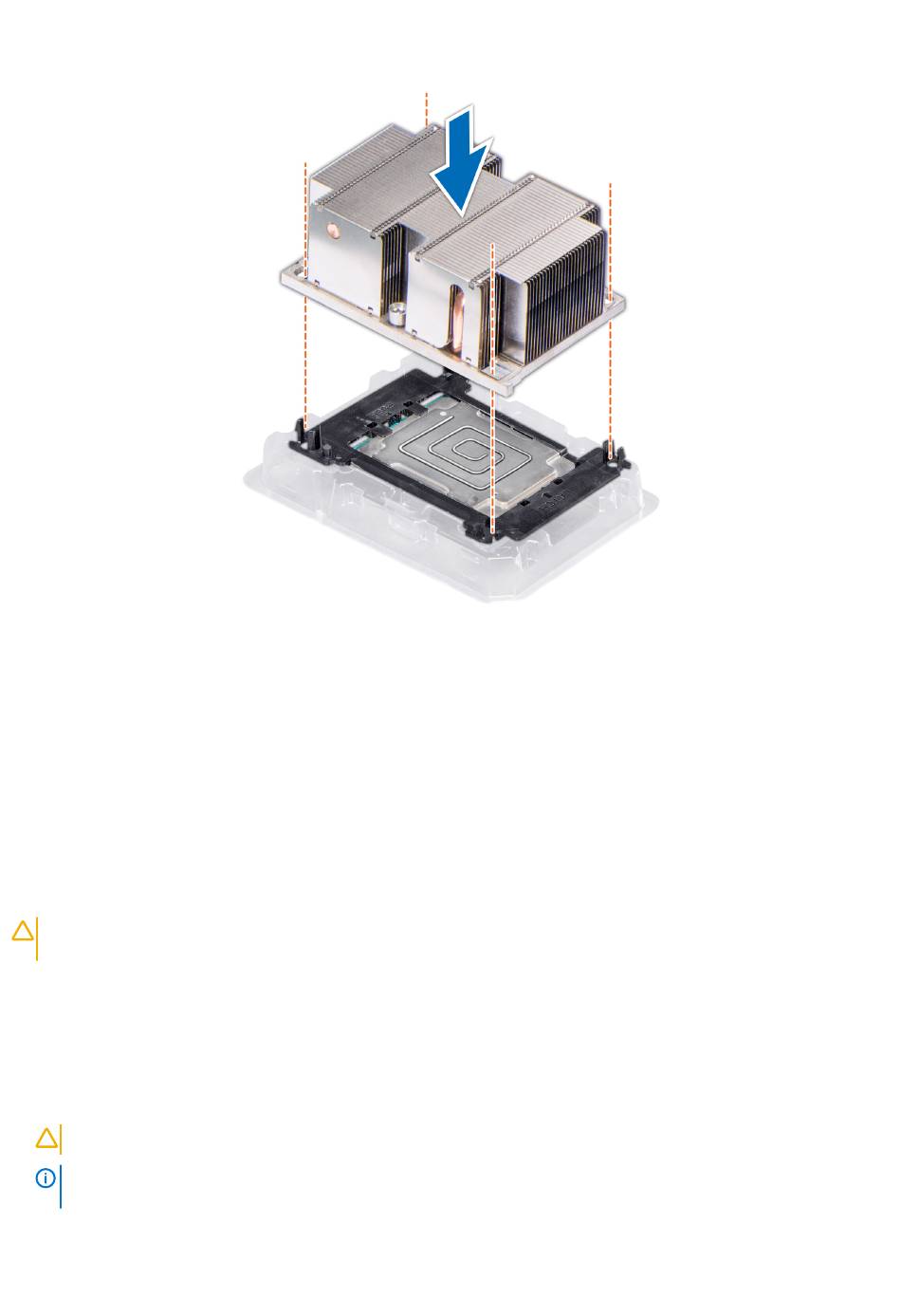

Ilustración 66. Instalación del disipador de calor en el procesador.
Siguientes pasos
1. Instale el módulo del disipador de calor y el procesador.
2. Instale la cubierta para flujo de aire.
3. Siga el procedimiento que se indica en
Instalación del módulo del disipador de calor y el
procesador
Requisitos previos
PRECAUCIÓN: Nunca quite el disipador de calor de un procesador a menos que vaya a reemplazar el procesador. El
disipador de calor es necesario para mantener las condiciones térmicas adecuadas.
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3. Si está instalado, quite el procesador vacío y la cubierta antipolvo de la CPU.
Pasos
1. Alinee el indicador de la clavija 1 del disipador de calor a la tarjeta madre del sistema y coloque el módulo del disipador de calor y el
procesador (PHM) en el zócalo del procesador.
PRECAUCIÓN: Para evitar daños en las aletas del disipador de calor, no las presione.
NOTA: Asegúrese de que el PHM se mantenga paralelo a la tarjeta madre del sistema para evitar daños en los
componentes.
2. Empuje los ganchos de retención azules hacia adentro para poder bajar el disipador de calor a su lugar.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior de su
sistema.
seguridad.
equipo.
Instalación y extracción de componentes del sistema 117
