Conexión eléctrica
46
Tubería de plástico o tubería con recubrimiento aislante
Este método de conexión se tiene que utilizar también cuando:
• La igualación de potencial no es habitual
• Existen corrientes residuales

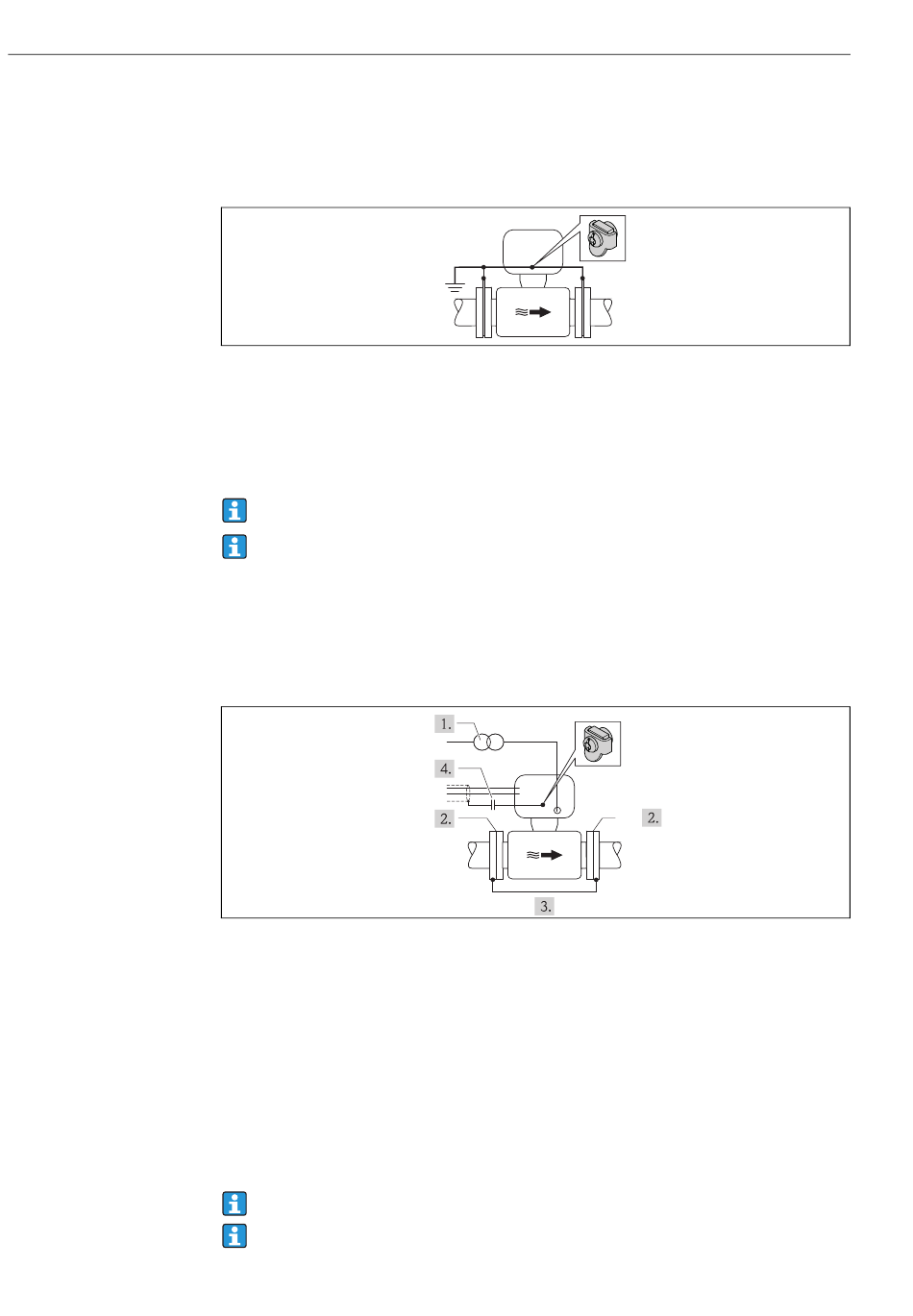

Fig. 34: Igualación de potencial mediante borna de tierra y disco de puesta a tierra
Para el montaje considere lo siguiente:
Los discos de puesta a tierra deben conectarse a la borna de tierra mediante un cable de puesta a
tierra y a la puesta a tierra potencial. Cable de toma de tierra = alambre de cobre, de por lo menos
6 mm² (0,0093 pulgadas²).
Para la versión separada: la borna de tierra del ejemplo se refiere al sensor y no al transmisor.
El cable de puesta a tierra requerido se puede solicitar a Endress+Hauser.
Tuberías con protección catódica
Este método de conexión se realiza únicamente si se satisfacen las dos condiciones siguientes:
• Tubería metálica sin revestimiento o tubería con revestimiento eléctricamente conductor
• La protección catódica se integra en la protección del operador
Fig. 35: Igualación de potencial y protección catódica
1 Fuente de alimentación de transformador aislador
2 Aislado eléctricamente de la tubería
3 Condensador
1. Conecte el equipo de medición sin potencial con respecto a la toma de tierra de protección con
la fuente de alimentación.
2. Instale el equipo de medición aislado eléctricamente en la tubería.
3. Conecte las dos bridas de la tubería con un cable de puesta a tierra.
Cable de toma de tierra = alambre de cobre, de por lo menos 6 mm² (0.0093 pulgadas²).
4. Al conectar los blindajes de los cables de señal, se ha de utilizar un condensador.
Para la versión separada: la borna de tierra del ejemplo se refiere al sensor y no al transmisor.
El cable de puesta a tierra requerido se puede solicitar a Endress+Hauser.
