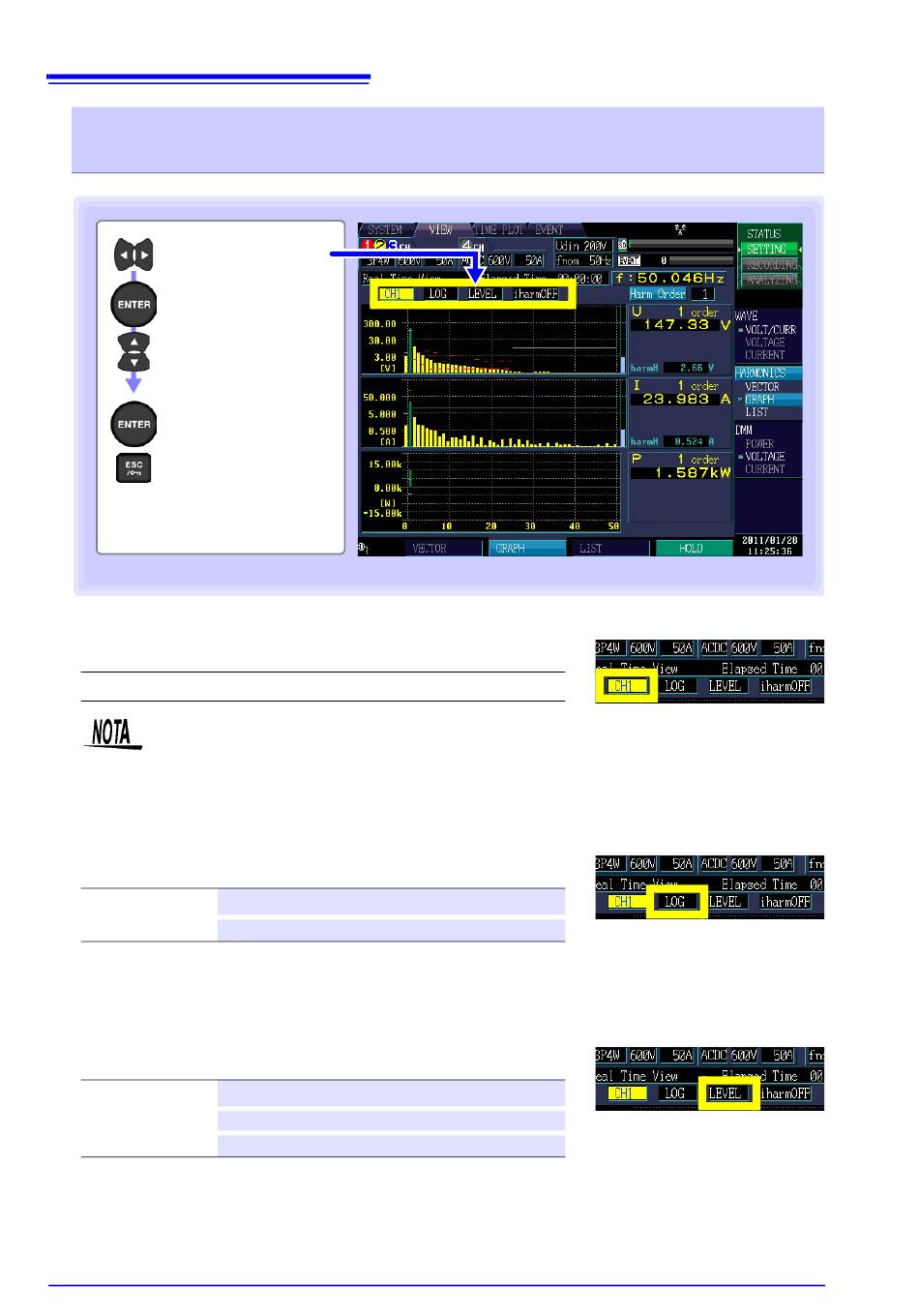

6.4 Despliegue de Armónicos
Cambiar el canal desplegado, despliegue de los ejes, despliegue de
RMS/ángulo de fase e Interarmónicos
Seleccionar el ajuste
Desplegar
opciones
Seleccionar el ajuste
Aceptar el ajuste
Cancelar
Canal desplegado
Ajustes: ( : Por defecto)
CH1
/ CH2/ CH3/
CH4/sum
Cuando se selecciona la medición a 400 Hz se lleva a cabo el análisis de armónicos hasta
el 10° orden y no queda disponible el análisis de interarmónicos.
Despliegue de los ejes
Si usted elige el método de despliegue logarítmico es fácil ver el vector aún a niveles bajos.
Ajustes: ( : Por defecto)
LINER
Despliegue lineal
LOG
Despliegue logarítmico
Despliegue RMS/ángulo de fase/contenido porcentual
Seleccione el despliegue de armónicos como gráfica de barras (despliegue del valor RMS, despliegue
del ángulo de fase o contenido porcentual).
Ajustes: ( : Por defecto)
LEVEL
RMS
Phase
Ángulo de fase
Content
Contenido porcentual
En el despliegue de nivel se despliegan la gráfica de barras del componente armónico de alto orden y el
valor medido (Harm H) junto a las gráficas de barras de V e I.
