7.5.6 Configuración con Modbus RS485
1

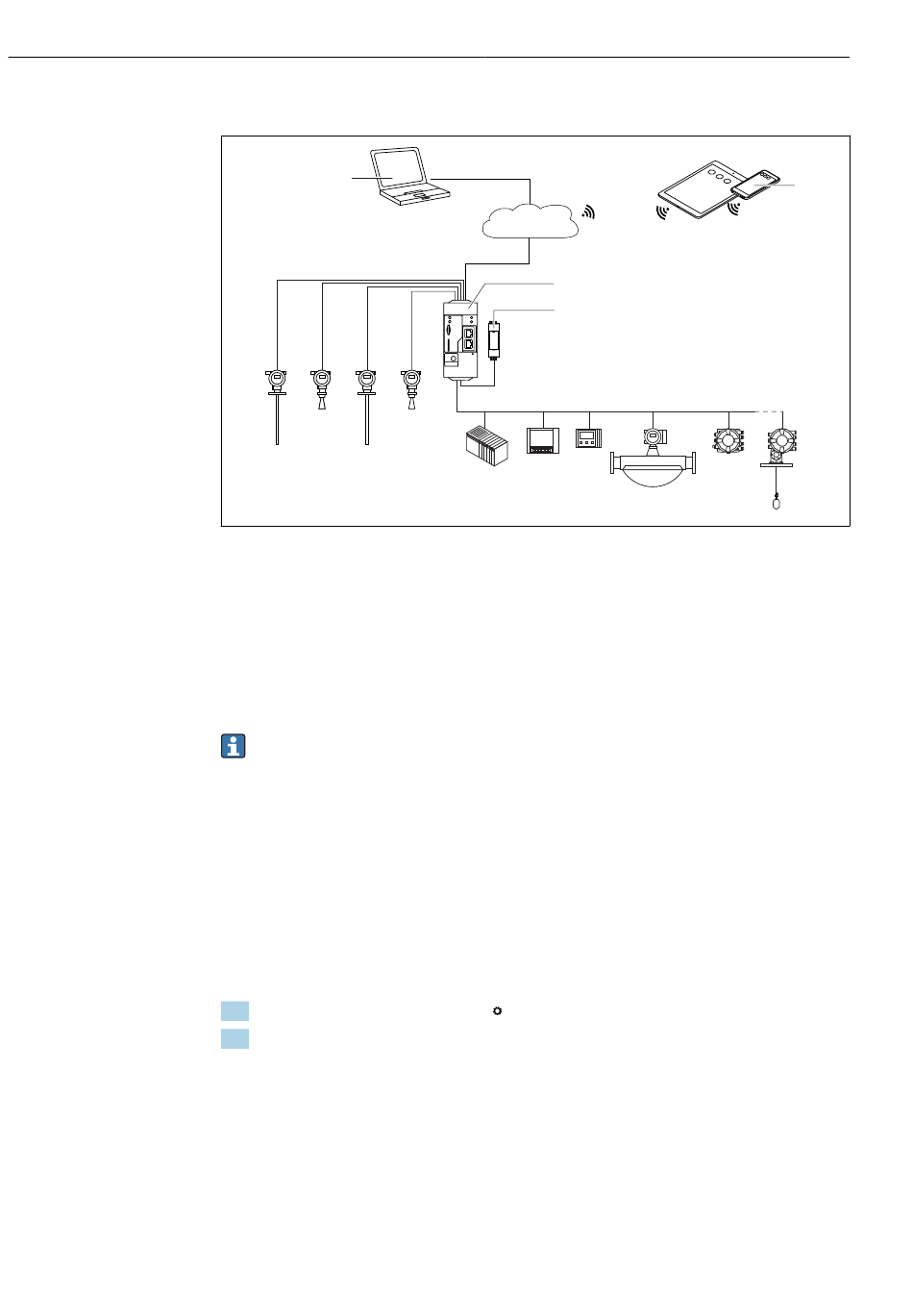

 7 Arquitectura de sistema de un FXA42 Fieldgate con Modbus RS485
1 SupplyCare Enterprise / SupplyCare Hosting (mediante navegador de Internet)
2 Internet / LAN
3 SupplyCare Enterprise / SupplyCare Hosting en dispositivos móviles (mediante navegador de Internet)
4 Ethernet / WLAN / UMTS / LTE Cat M1 / LTE Cat NB1
5 Fieldgate FXA42
6 Fuente de alimentación 24 V
7 1 x Modbus RS485 como maestro o esclavo
8 4 x entradas analógicas 4 ... 20 mA (a 2 hilos / a 4 hilos)
La conexión Modbus RS485 puede utilizarse como maestro o como esclavo (pero no
como ambos a la vez).
• Cuando se opera como máster, se pueden definir hasta 32 equipos y 256 valores.
Puesto que los valores pueden convertirse en matrices al leer y escribir varios
registros o lazos, es válido el límite siguiente: el número de todos los valores
escalares (no de matriz) más el tamaño de todas las matrices no debe superar 512.
• Cuando se opera como esclavo, se pueden definir hasta 128 valores. Puesto que los
valores pueden convertirse en matrices al leer y escribir varios registros o lazos, es
válido el límite siguiente: el número de todos los valores escalares (no de matriz)
más el tamaño de todas las matrices no debe superar 512.
Configuración de FXA42 como maestro de Modbus RS485 (lectura de datos desde
otros sistemas)
1. Acceda a la página de Ajustes de
2. Seleccione la pestaña Modbus cliente/maestro.
2
4
8
5
6
DC
.
Fieldgate FXA42
7
Endress+Hauser
3
A0030923
