Descripción del producto
8
3 Descripción del producto
Podrá encontrar más información sobre accesorios el la sección Accesorios.
3.1 Diseño del producto
El equipo Fieldgate FXA42 está disponible en cuatro versiones. Estas versiones difieren en
términos de las características de equipo y las tecnología de transmisión de datos.
A
4
3
2
1
12

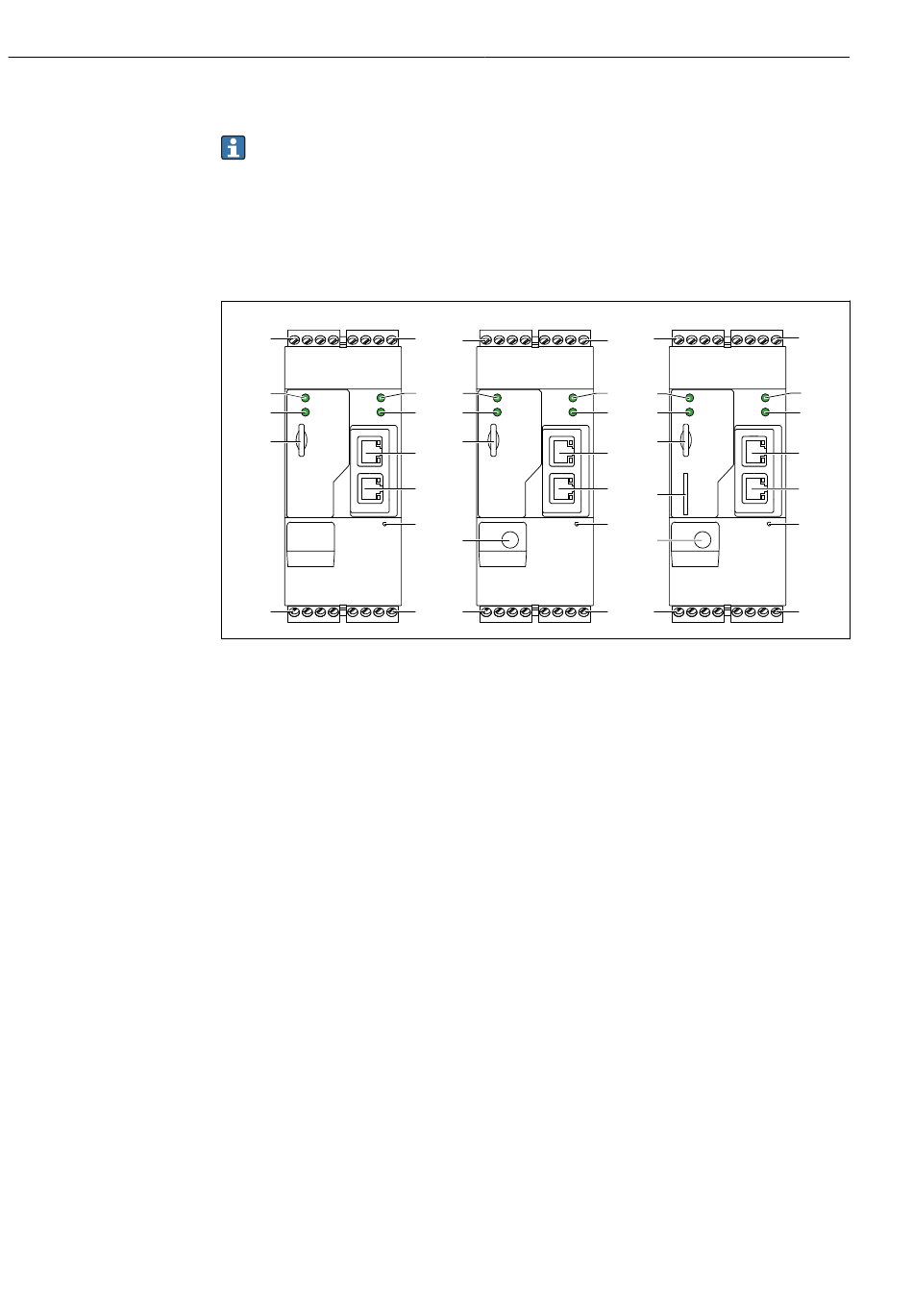

 1 Versiones y diseño del equipo Fieldgate FXA42
A FXA42-A Ethernet
B FXA42-B Ethernet y WLAN
C FXA42-C Ethernet y 2G/3G
D FXA42-D Ethernet y LTE Cat M1 y Cat NB1 (2G/4G)
1 Ranura para tarjeta de memoria, tipo de tarjeta: microSD
2 LED de estado para módem / WLAN / Ethernet
3 LED de estado para tensión de alimentación
4, 5 Módulos de entrada con entrada analógica, entrada digital, fuente de corriente y potencial de referencia
→  14
6 LED de estado para la red
7 LED de estado para el PLC Web
8, 9 Conexiones Ethernet
10 Botón de reinicio
11 Fuente de alimentación para el Fieldgate FXA42, fuente de alimentación para salidas digitales, salidas
digitales →  14
12 Interfaz en serie RS-485 →  14
13 Conexión para la antena (solo versiones para WLAN y telecomunicaciones móviles)
14 Ranura para tarjeta SIM (solo versiones para telecomunicaciones móviles)
3.1.1 Bandas de frecuencia admisibles para las telecomunicaciones
móviles
FXA42-C: admite bandas de frecuencia UMTS (2G/3G)
2G
Banda 2 (1900 MHz), banda 3 (1800 MHz), banda 5 (850 MHz), banda 8 (900 MHz)
3G
Banda 1 (2100 MHz), banda 2 (1900 MHz), banda 4 (1700 MHz), banda 5 (850 MHz),
banda 6 (800 MHz), banda 8 (900 MHz)
B
5
4
6
3
7 2
1
8
9
10
13
11 12
Fieldgate FXA42
C / D
4
5
6
3
7 2
1
8
9
14
10
13
11 12
Endress+Hauser
5
6
7
8
9
10
11
A0030516
