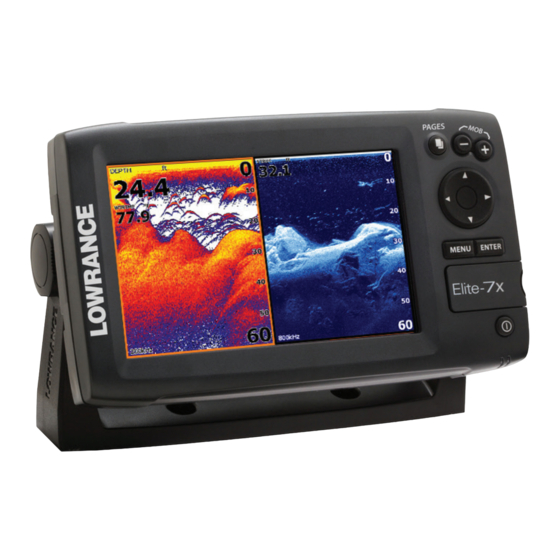

Lowrance Elite-5x Manual De Funcionamiento
Ocultar thumbs Ver también para Elite-5x:

Publicidad

Enlaces rápidos

ES
Elite-5x y Elite-7x
Manual de funcionamiento e
Manual de funcionamiento
instalación

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Lowrance Elite-5x

  • Página 1 Elite-5x y Elite-7x Manual de funcionamiento e Manual de funcionamiento instalación...
  • Página 2: Declaraciones De Conformidad

    Copyright © 2014 Navico Todos los derechos reservados. Lowrance® y Navico® son marcas comerciales registradas de Navico. Navico puede creer necesario cambiar o finalizar nuestras políticas, normas y ofertas especiales en cualquier momento. Nos reservamos el derecho de hacerlo sin previo aviso. Todas las características y especificaciones están sujetas a cambios sin previo aviso.
  • Página 3 Advertencia Se advierte al usuario de que cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable de la conformidad podría invalidar la autorización del usuario de operar el equipo. Este equipo fue probado y se concluyó que está conforme con los límites para un dispositivo digital de Clase B, según la Parte 15 de las reglas de la FCC.
  • Página 4: Tabla De Contenido

    Acceso a los elementos del menú ... 7 Repaso ..........16 Trabajar con los menús ......8 CHIRP ........... 16 Cuadros de diálogo ......... 8 Menú de la sonda ........17 Introducir texto ......... 8 Índice | Elite-5x y Elite-7x...
  • Página 5 Alarmas ..........32 Pescado ID ........... 21 Specifications ........ 35 Opciones de DownScan ......22 justes de la sonda........23 Instalación ..........24 Funcionamiento de DSI ....26 Repaso ..........26 Menú DSI..........26 Velocidad ..........28 Índice | Elite-5x y Elite-7x...
  • Página 6: Introduction

    Seleccione Silenciar en el menú Silenciar del sistema y pulse EntEr. EntEr: finaliza la selección de menús y guarda waypoints en la posición del cursor. teclas de Zoom: se utilizan para acercar o alejar. Introducción | Elite-5x y Elite-7x...
  • Página 7: Sonda Convencional Y Downscan

    Consulte la sección Funcionamiento de la sonda para obtener información acerca de las funciones y ajustes de la sonda convencional. Las funciones y ajustes de la sonda DownScan se indican en la sección Funcionamiento de DSI. Introducción | Elite-5x y Elite-7x...
  • Página 8: Funcionamiento Básico

    Páginas se muestran en pantalla. La unidad tiene tres páginas: DownScan, Sonda y Sonda/DownScan. Página de Down- Cuadro de diálogo de páginas Menú de Down- Scan Scan Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 9: Acceso Al Menú Ajustes

    EntEr. paneles Páginas combinadas Pulse la tecla PagES dos veces para cambiar entre los paneles activos. Se mostrará el menú de la página activa cuando pulse la tecla MEnu. Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 10: Trabajar Con Los Menús

    Acceda al menú desplegable, denominación de un waypoint, ruta o track, será pulse la tecla de arriba o necesario introducir texto. de abajo del teclado para seleccionar elemento deseado y pulse EntEr. Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 11: Para Introducir Texto

    3. Cuando complete la entrada, selecci- one OK y pulse EntEr. Se utiliza para cambiar las letras a mayúsculas o minúsculas. Se utiliza para cambiar entre el teclado alfanumérico y el QWERTY. Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 12: Cursor

    NOTA: utilice el modo Agua dulce si pesca en aguas de menos de 30,5 m (100 pies) de profundidad, de lo contrario, la unidad no rastreará el fondo correctamente. Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 13: Modo En Espera

    Seleccione En espera y pulse EntEr. Pulse cualquier tecla para reanudar el funcionamiento normal. nOta: si la unidad se queda en el modo En espera cuando la embar- cación no se utiliza, consumirá batería. Funcionamiento básico | Elite-5x y Elite-7x...
  • Página 14: Páginas

    DownScan Muestra la columna de agua moviéndose de sobre la de la sonda convencional seleccionando Superponer DownScan en el menú de ajustes de derecha a izquierda en la pantalla de la unidad. la sonda. Páginas | Elite-5x y Elite-7x...
  • Página 15: Páginas Combinadas

    (Lado) u horizontal (Sobre). Sonda/DownScan Sonda/DownScan NOTA: pulse la tecla PAgeS dos veces para cambiar entre los paneles activos. Páginas | Elite-5x y Elite-7x...
  • Página 16: Superposición De Datos

    6. Seleccione los datos que desee y pulse eNTer. Configurar 7. Pulse MeNu y seleccione Volver a superposición. Pulse eNTer. Le permite seleccionar o personalizar la superposi- ción de datos. 8. Pulse MeNu, seleccione Salir y pulse eNTer. Páginas | Elite-5x y Elite-7x...
  • Página 17 3. Seleccione la fuente de datos que de- Fuentes de datos see y pulse eNTer. Se utiliza para seleccionar el dispositivo de red que suministrará los datos de fuente para un tipo de datos determinado. Páginas | Elite-5x y Elite-7x...
  • Página 18: Funcionamiento De La Sonda

    Un transductor CHIRP (Compressed High Intensi- obtener información acerca de las funciones de ty Radar Pulse) transmite un pulso modulado en DownScan. múltiples frecuencias dentro del rango del tipo de transductor seleccionado. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 19: Menú De La Sonda

    Esta unidad permite usar CHIRP Alto, CHIRP Medio y CHIRP Bajo, dependiendo de transductor. También puede usar CHIRP con los transductores de sonda convencionales Lowrance. Ajuste CHIRP Seleccione el tipo de transductor CHIRP desde el menú Tipo de Transductor...
  • Página 20: Sensibilidad

    De está activada por defecto. este modo se puede ver una sección de la colum- na de agua que no incluye la superficie. Los límites Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 21: Frecuencia

    Esta unidad soporta las siguientes frecuencias: 50 High CHIRP poco profundas que CHIRP kHz, 83 kHz, 200 kHz, CHIRP Alto, CHIRP Medio y Medio CHIRP Bajo. Solo las frecuencias soportadas por su transductor aparecerán en el menú Frecuencias. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 22: Velocidad

    Utiliza el procesamiento de señal avanzado para supervisar los efectos que provoca el ruido (bom- bas de la embarcación, condiciones del agua, sis- temas de arranque del motor, etc.) en la pantalla y filtra las señales no deseadas. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 23: Claridad Superficie

    Pescado ID no es el método de detección de peces más preciso, puesto que la estructura y los resi- duos en suspensión pueden mos- Zoom fondo Flasher trarse con un símbolo de pez en la pantalla. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 24: Opciones De Downscan

    DownScan solo estará disponi- la sonda. La configuración de ble cuando la superposición de DownScan esté habilitada. Superposición de datos se ex- plica en la sección Páginas. Superposición de datos Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 25: Justes De La Sonda

    ADVeRTenCIA: solo los usuarios de sonda con conocimientos avan- zados deben utilizar Escala Manual. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 26: Instalación

    Restablece el modo de pesca seleccionado a la configuración predeterminada. Resulta útil cuando se desea eliminar los ajustes de parámetros realizados durante el uso de un modo de pesca. Transductor Quilla de la quilla (-1 metro o -3,5 pies) Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 27: Calibración Velocidad

    GPS. Calibración temperatura Calibra los datos del sensor de temperatura del transductor con los datos de una fuente de tem- peratura conocida para garantizar la precisión de la información sobre temperatura. Funcionamiento de la sonda | Elite-5x y Elite-7x...
  • Página 28: Funcionamiento De Dsi

    Detiene la Barra de historial de DSI transmisión de la sonda; pausa el desplazamiento de la sonda. Funcionamiento de DSI | Elite-5x y Elite-7x...
  • Página 29 Las unidades DSI no disponen de una opción dos al menos 2 metros (6,5 pies). de sensibilidad como las unidades de sonda tradicional. Para las unidades DSI, el contraste funciona como la sensibilidad. Funcionamiento de DSI | Elite-5x y Elite-7x...
  • Página 30: Velocidad

    Ajustar la velocidad puede ayudar temas de arranque del motor, etc.) en la pantalla y a reducir las interferencias de otros transductores. filtra las señales no deseadas. Funcionamiento de DSI | Elite-5x y Elite-7x...
  • Página 31: Zoom Fondo

    Sepia es la mejor opción para ver Claridad super- Claridad super- los detalles del fondo. ficie estableci- ficie estableci- da en Bajo. da en Alto. Funcionamiento de DSI | Elite-5x y Elite-7x...
  • Página 32 Páginas. Ajustes Permite acceder al menú de ajustes. Consulte la sección “Ajustes de la sonda”, en la página 22. Funcionamiento de DSI | Elite-5x y Elite-7x...
  • Página 33: Ajustes

    Accede a los ajustes de instalación y configuración Activa de la unidad. funciones y ajustes avanzados Menú del sistema (Disponible solo en modo Muestra información Menú de Avanzado) del software ajustes Sólo para equipos Elite-7 (Disponible solo en modo Avanzado) Ajustes | Elite-5x y Elite-7x...
  • Página 34: Reiniciar Equipo

    Acerca de. Lowrance actualiza periódicamente el software de Audio las unidades para añadir características y mejorar las Ajusta el volumen y activa o desactiva el sonido de funciones.
  • Página 35 Puede seleccionar las sentencias de NMEA 0183 2000 y solo podrá hacerlo con unidades de esa red. que la unidad vaya a utilizar cuando esté conecta- da a una radio VHF u otro dispositivo NMEA 0183. Ajustes | Elite-5x y Elite-7x...
  • Página 36: Simulador

    Le permite seleccionar la fuente que la unidad uti- lizará para generar los datos GPS. Lista dispositivos (Sólo para equipos Eli- te-7) Se utiliza para visualizar datos de dispositivos conectados a su red NMEA 2000. Ajustes | Elite-5x y Elite-7x...
  • Página 37: Specifications

    (5,3” x 9,2”); Al.: 151 mm (5,9”) con el 12 V mentación Dimensiones de la soporte carcasa Elite-5x: Al. x An.: 136 x 174 mm Entrada de voltaje De 10 a 17 V (5,4” x 6,9”); Al.: 151 mm (5,9”) Consumo de General: 1,1 A...
  • Página 38: Datos De Contacto

    Datos de contacto Atención al cliente: 1-800-628-4487 (De 8:00 a 17:00 hora estándar del centro, CST. De lunes a viernes.) (Canadá) 1-855-361-1564 canada@navico.com (De 8:00 a 17:00 hora estándar del este, EST. De lunes a viernes.) Accesorios http://store.navico.com/ Visite nuestra web www.lowrance.es...
  • Página 39 Visite nuestra web: www.lowrance.es *988-10653-001*...
