Proline Prowirl F 200 HART
Endress+Hauser
caudal. Si la orientación es vertical y el caudal del producto líquido es descendente, la tubería debe
encontrarse siempre completamente llena para que se mida correctamente el caudal.
2)
¡Riesgo de calentamiento excesivo de la electrónica! Si la temperatura del fluido es ≥ 200°C (392°F), la
orientación B no es admisible para las versiones tipo wafer (Prowirl D) con diámetros nominales DN 100
(4") y DN 150 (6").
3)
En el caso de productos a alta temperatura (p. ej., vapor o fluidos a temperaturas (TM) ≥ 200°C (392°F):
orientaciones C o D
4)
en el caso de productos muy fríos (p. ej., nitrógeno líquido): orientaciones B o D
5)
Con la opción de "Medición / detección de vapor húmedo": orientación C

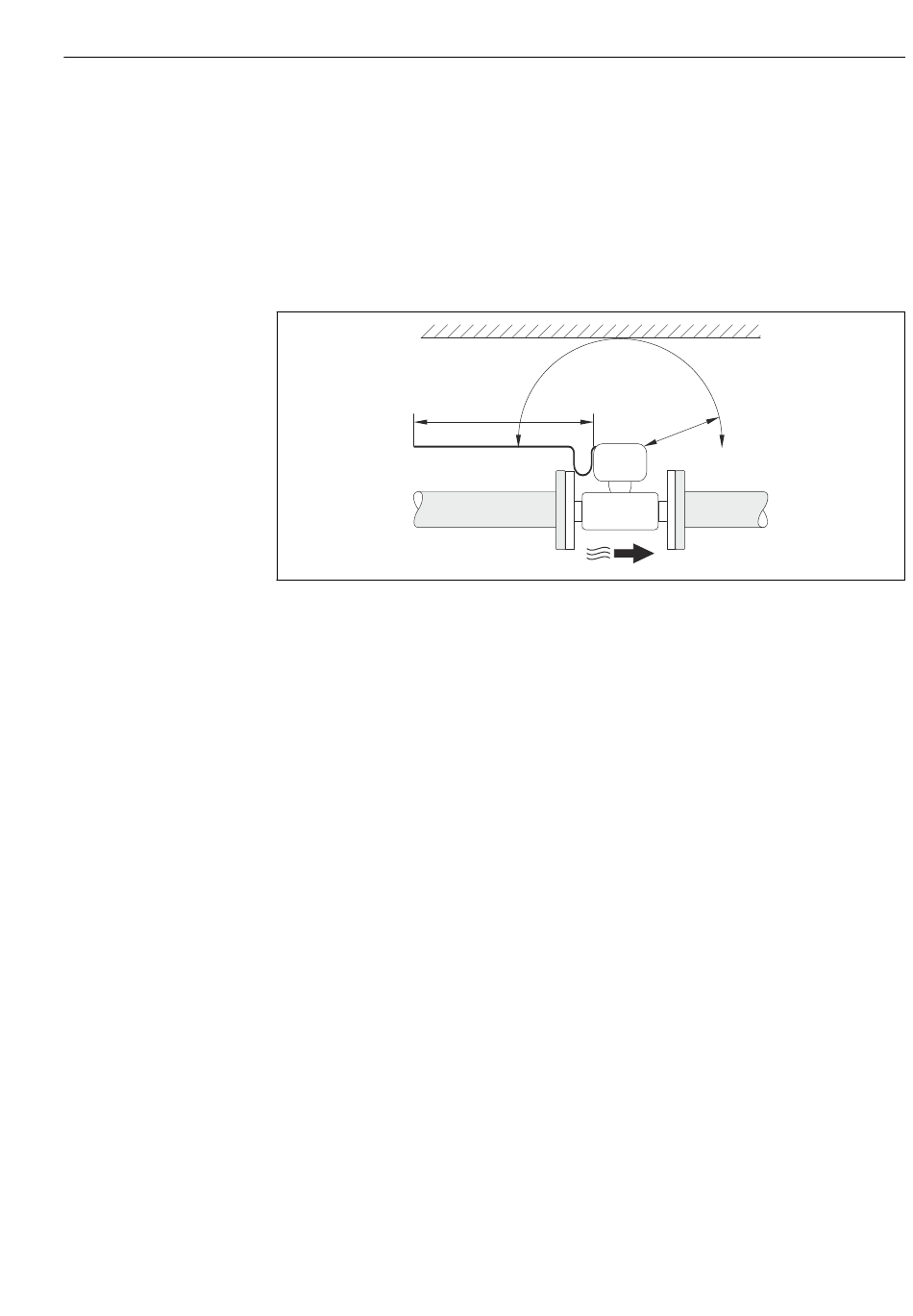

Distancia mínima y longitud del cable
A
Distancia de separación mínima en cualquier dirección
L
Longitud de cable requerida
Para poder acceder sin ningún problema al equipo durante cualquier tarea de
mantenimiento, deben observarse las siguientes distancias:
• A =100 mm (3,94 in)
• L = L + 150 mm (5,91 in)
Girar el compartimiento de la electrónica y el indicador
El compartimiento de la electrónica puede girarse 360 ° sobre su soporte. El módulo del
indicador puede girarse en pasos de 45 °. Esto le permite leer cómodamente el indicador
desde cualquier dirección.

Tramos rectos de entrada y salida

Para alcanzar el nivel de precisión especificado para el equipo de medición, deben utilizarse
los tramos rectos de entrada y salida más cortos posibles de los indicados a continuación.
L
Instalación
A
A0019211
21
