Conexión eléctrica
34
mientras que el transmisor se conecta a través del compartimento de conexiones de la
unidad de soporte de pared.
El modo de conexión del soporte de pared del transmisor depende de la homologación
del equipo de medición y en la versión del cable de conexión utilizado. .
La conexión únicamente se puede realizar a través de los terminales:
• Para los certificados Ex n, Ex tb y cCSAus Div. 1
• En el caso de utilizar un cable de conexión reforzado
La conexión se realiza mediante un conector M12:
• Para el resto de certificados
• En el caso de utilizar un cable de conexión estándar
La conexión al cabezal de conexión del sensor se realiza siempre utilizando los
terminales (para de apriete para los terminales: 1,2 ... 1,7 Nm).

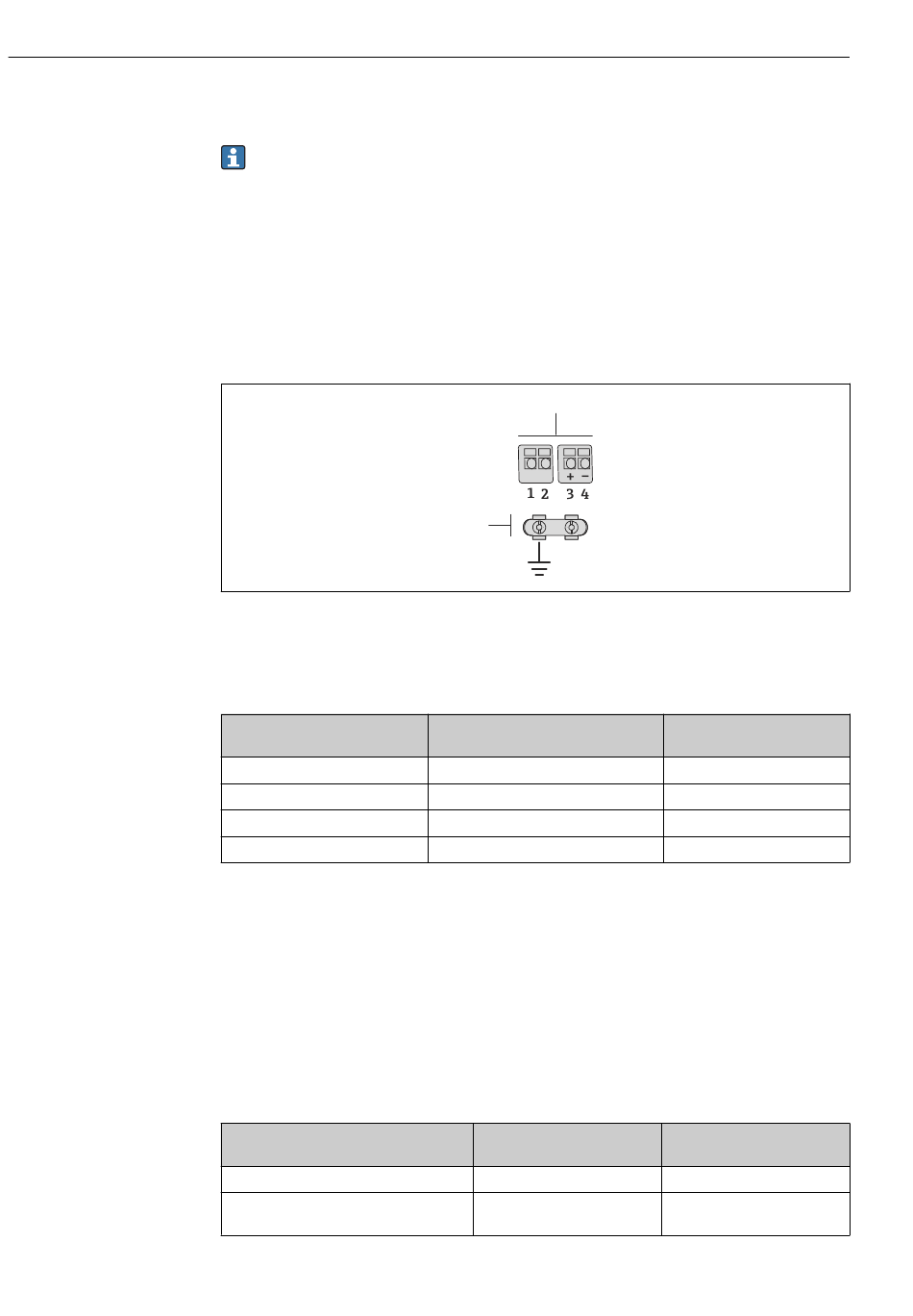

 10 Terminales para compartimento de conexiones en la unidad de soporte de pared del transmisor y el
cabezal de conexión del sensor.
1 Terminales para el cable de conexión
2 Puesta a tierra a través del aliviador de tracción del cable
Número de terminal
1
2
3
4
7.1.4 Requisitos que debe cumplir la unidad de alimentación
Tensión de alimentación
Transmisor
Todas las salidas requieren una fuente de alimentación externa.
Los siguientes valores de tensión de alimentación se refieren a las salidas de corriente
disponibles:
Tensión de alimentación para una versión compacta sin indicador local
Código de pedido para "Salida"
Opción A: 4-20 mA HART
Opción B: 4-20 mA HART, salida de
impulsos/frecuencia/conmutación
1
2
Asignación
Tensión de alimentación
Puesta a tierra
RS485 (+)
RS485 (–)
Tensión mínima
2)
en el terminal
≥ CC 12 V
≥ CC 12 V
Proline Prowirl F 200 HART
A0019335
Color del cable
Cable de conexión
Marrón
Blanco
Amarillo
Verde
1)
Tensión máxima
en el terminal
CC 35 V
CC 35 V
