INSTALLATION DU POTEAU

*Si vous utilisez la Fortress Evolution Framing, communiquez avec
Fortress pour obtenir les instructions�
Remarque :
Il est recommandé d'installer les ferrures avant d'installer le
poteau. Consulter la page 8 pour les étapes d'installation des
ferrures.
Étape 1 :

Installer les blocs de bois

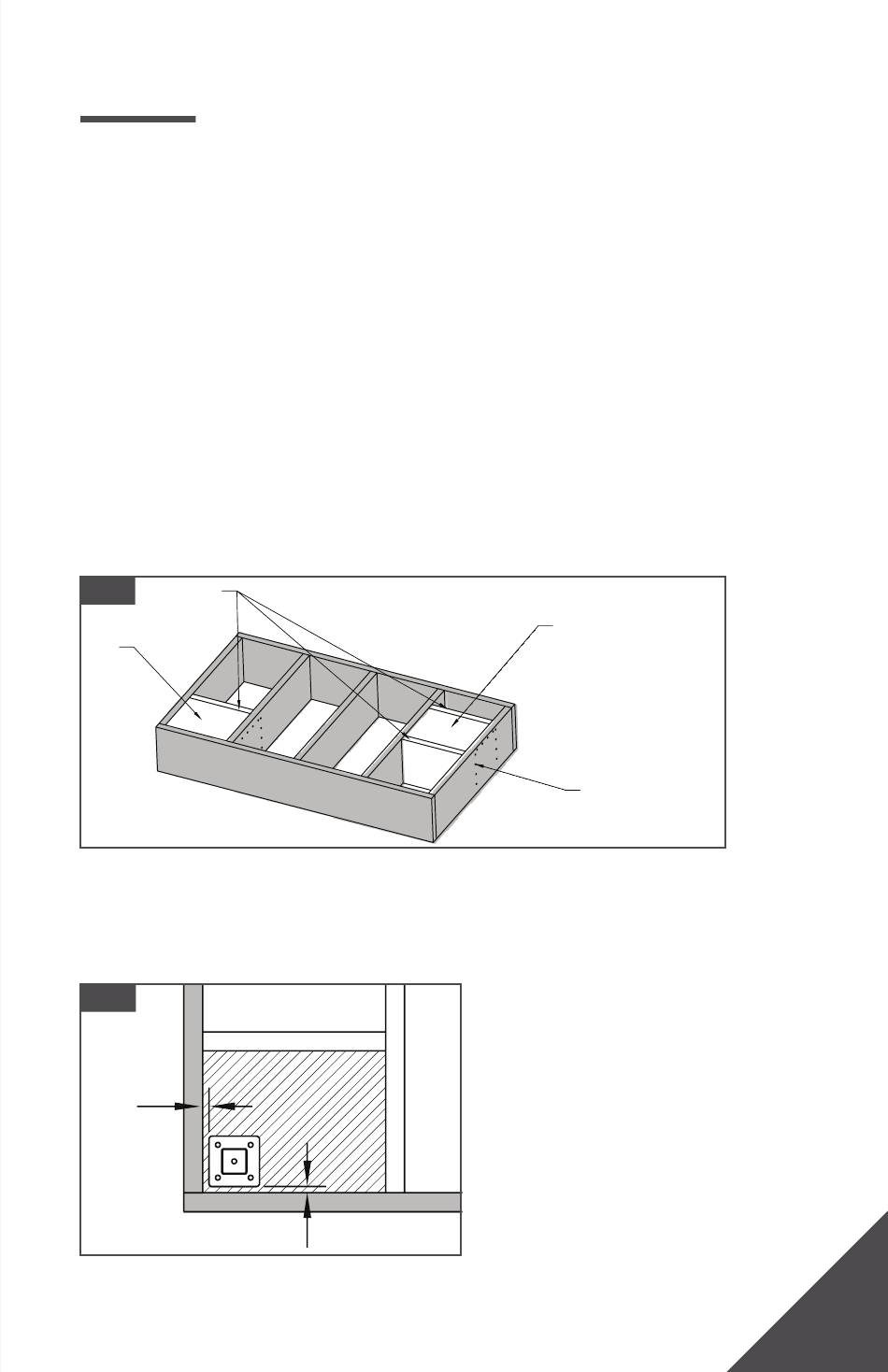

1� Installer les blocs de bois au niveau avec le dessus des solives Tel
que montré dans la Fig� 1 (A)
2� Fixer les quatre côtés des blocs de bois aux solives de fixation à
l'aide de vis pour bois traité n
• Le bloc de bois doit être fait de bois traité de dimensions courantes
d'une épaisseur minimale de 1 1/2 po (38 mm)�
Solive/
Fig. 1
Fixation
(A)
Étape 2 : Placer la plaque d'assise
1� Placer le bord de la plaque d'assise AL
(12,5 mm) du rebord intérieur de la solive� Tel que montré dans
la Fig� 1�
Fig. 1
1/2 po
(12,5mm)
1/2 po (12,5 mm)
