Conexión con un terminal HDMI (High Definition Multimedia Interface)
La HDMI es una interfaz de última generación para dispositivos digitales. Cuando está conectado a una unidad compatible con la HDMI, se
transmite una señal digital de audio y vídeo. Sólo con un cable, puede lograr una alta calidad de la imagen y vídeo y audio digitales. Cuando
conecta a un HDTV (Televisor de Alta Definición) compatible con la HDMI, la salida puede conmutarse al vídeo de HD 1080i o 720p.
≥Utilice por favor cables HDMI que tienen el logotipo HDMI (como se muestra en la tapa).
Acerca de la función HDAVI Control
Cuando conecte a un televisor Panasonic (VIERA) o a un receptor (amplificador) dotado de la función HDAVI Control, serían posibles las
operaciones enlazadas. (➡ 59, Operaciones entrelazadas con el televisor [Control con HDMI (HDAVI Control
≥No pueden utilizarse cables que no cumplan con la HDMI.
≥Se le recomienda utilizar un cable HDMI de Panasonic.
Número de pieza recomendado: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.

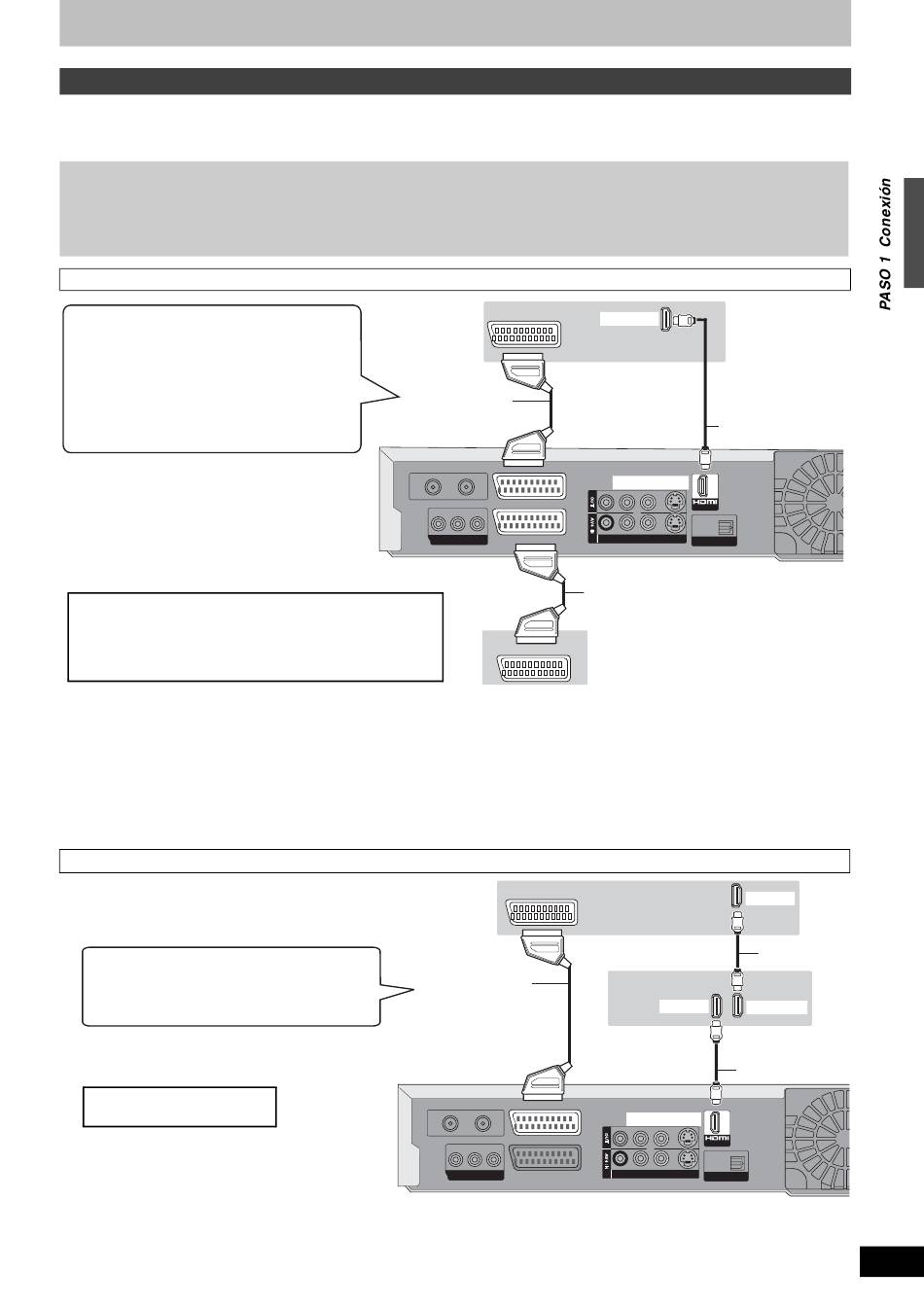

Conexión a un televisor compatible con la HDMI
Conexión a un Panasonic televisor (VIERA)
Si está conectado un cable Scart de 21 pines, se
hallan disponibles las siguientes funciones.
≥Grabación directa del televisor (➡ 59)
≥Ver imágenes por un receptor digital/satélite o
un decodificador
(En este caso, tenga cuidado de conmutar
la entrada del televisor a "AV".)
[Ajuste]necesario]
≥Ajuste "Control con HDMI/Q Link" a "HDMI y Q Link" (➡ 68).
(El ajuste predeterminado es "HDMI y Q Link".)
≥Ajuste "Salida Audio Digital" a "HDMI y Óptico" (➡ 68).
(El ajuste predeterminado es "HDMI y Óptico".)
[Nota]
≥Si conecta a un televisor incompatible con el CPPM (Content Protection for Prerecorded Media, ➡ 80), el DVD-Audio protegido contra copia no puede
obtenerse a través del terminal HDMI. Conecte los cables de audio (rojo, blanco) o el cable Scart de 21 pines
≥Si conecta a un televisor que sólo es compatible con la salida de 2 canales, se mezclará el audio de 3 canales o más (➡ 81, Mezcla
descendente) y se producirá como de 2 canales (Algunos discos no soportan la mezcla de dos canales).
≥Para unidades compatibles con la protección de los derechos de autor HDCP (High-Bandwidth Digital Content Protection) que están dotadas
de terminal de entrada DVI digital (monitores de PC, etc.):
Según la unidad, las imágenes podrían visualizarse incorrectamente o no visualizarse en absoluto cuando conecta con un cable de
conmutación DVI/HDMI. (El audio no puede obtenerse.)
§
Sólo cuando esta unidad está conectada a un televisor Panasonic (VIERA)
Conexión a un televisor y amplificador compatibles con la HDMI
Conexión a un Panasonic televisor (VIERA)
➡ arriba
[Ajuste]necesario] ➡ arriba
[Nota]
≥Si conecta a un amplificador incompatible con el CPPM (Content Protection for Prerecorded Media, ➡ 80), el DVD-Audio protegido contra copia no
puede obtenerse a través del terminal HDMI. Conecte el amplificador con un cable óptico digital o los cables de audio (rojo, blanco).
Cable Scart de 21
pines
completamente
cableados
RF
RF
RF
RF
OUT
OUT
IN IN
Y
P
P
B
R
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
AV2 ( DECODER/EXT )
Panel trasero del televisor
Cable Scart de 21
pines
completamente
cableados
RF
RF
RF
RF
OUT
OUT
IN IN
Y
P
P
B
R
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
TM
)/Q Link])
AV
HDMI IN
HDMI AV OUT
AV1 ( TV )
R-AUDIO-L
R-AUDIO-L
VIDEO
VIDEO
S VIDEO
S VIDEO
Panel trasero de esta unidad
Cable Scart de 21 pines
Panel trasero del
AV OUT
receptor digital, de
satélite o decodificador
§
a los respectivos terminales.
AV
HDMI IN
Panel trasero del
amplificador
HDMI AV OUT
AV1 ( TV )
R-AUDIO-L
R-AUDIO-L
VIDEO
VIDEO
S VIDEO
S VIDEO
AV2 ( DECODER/EXT )
Panel trasero de esta unidad
Panel trasero del
televisor
Cable HDMI
AV OUT
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
HDMI IN
Cable HDMI
HDMI OUT
Cable HDMI
AV OUT
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
